Daikin FTYNV60AV1 [8/40] Монтажная схема с размерами
![Daikin FTYNV35AV1 [8/40] Монтажная схема с размерами](/views2/1785249/page8/bg8.png)
4
Русский

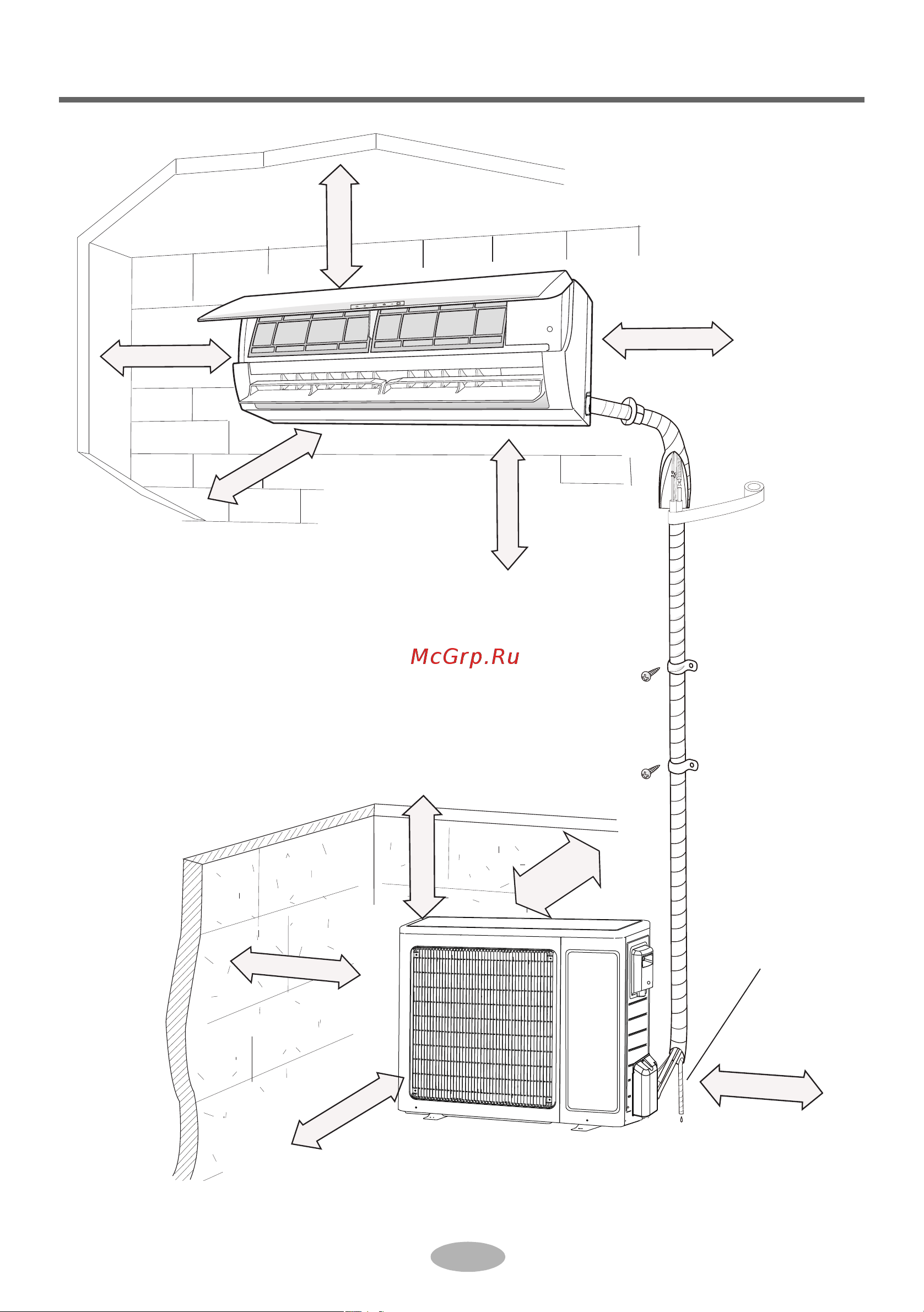

Монтажная схема с размерами
Дренажная
труба
Не менее 250 см
Не менее 15 см
Не менее 50 см
Не менее 50 см
Не менее
30 см
Не менее 300 см
Не менее 200 см
Расстояние до
препятствия
Расстояние до
препятствия
Расстояние до
препятствия
Расстояние
до потолка
Расстояние
до пола
Расстояние до препятствия
Расстояние до препятствия
Не менее 30 см
Не менее 15 см
Не менее 15 см
Расстояние до стены
Расстояние до стены
Расстояние
до стены
