Daikin FTYNV60AV1 [24/40] Кнопки на пульте дистанционного управления
![Daikin FTYNV60AV1 [24/40] Кнопки на пульте дистанционного управления](/views2/1785249/page24/bg18.png)
20
Русский

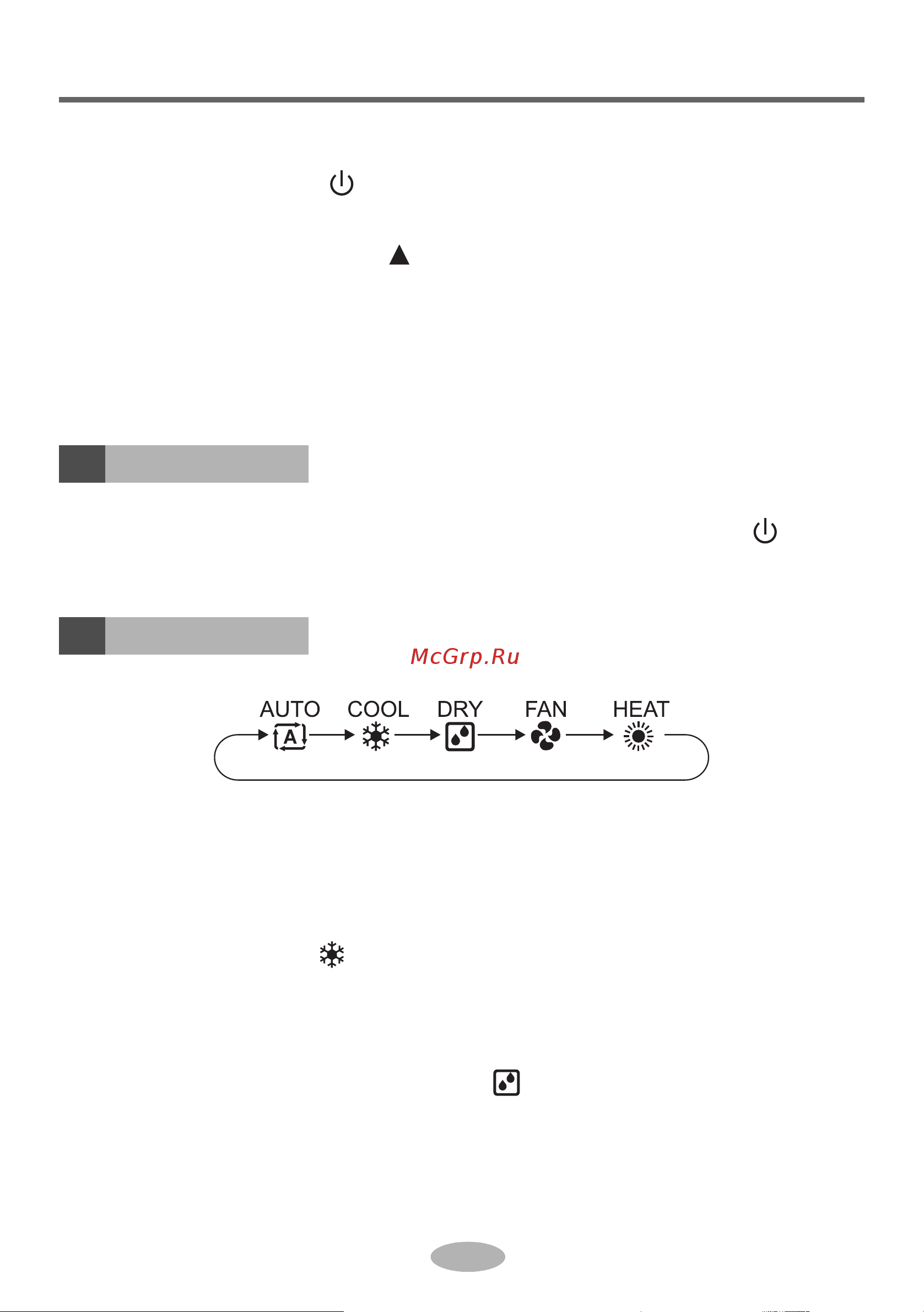

Кнопки на пульте дистанционного управления
Примечание:
●после подключения электропитания кондиционер издаст звуковой сигнал, при
этом индикатор работы "" будет ВКЛЮЧЕН (красный индикатор). Управлять
кондиционером можно с помощью пульта дистанционного управления.
●В состоянии ВКЛ при нажатии любой кнопки на пульте дистанционного
управления символ сигнала "" один раз мигнет. Кондиционер издаст
звуковой сигнал, что указывает на то, что сигнал с пульта управления был
отправлен на кондиционер.
●В состоянии ВЫКЛ на дисплее пульта дистанционного управления
отображается заданная температура. В состоянии ВКЛ на дисплее пульта
дистанционного
управления отображается соответствующий символ
запущенной функции.
Нажимайте эту кнопку для включения и выключения кондиционера. После
включения внутреннего агрегата на нем ВКЛЮЧАЕТСЯ индикатор "" (синий
индикатор. В разных моделях цвет индикатора может различаться),
и внутренний агрегат подает звуковой сигнал.
Нажимайте данную кнопку для выбора режима работы.
●После выбора автоматического режима кондиционер функционирует
автоматически,
в соответствии с окружающей температурой. Заданная
температура не может быть изменена и не может отображаться. Чтобы
отрегулировать скорость вентилятора, нажмите кнопку "FAN". Чтобы
отрегулировать угол поворота планок жалюзи, нажмите кнопку "SWING".
●Выбор режима охлаждения приводит к переходу кондиционера в этот режим.
Индикатор охлаждения "" на внутреннем агрегате ВКЛЮЧАЕТСЯ. Регулировка
заданной температуры осуществляется с помощью кнопок "+" и "-". Чтобы
отрегулировать скорость вентилятора, нажмите кнопку "FAN". Чтобы
отрегулировать угол поворота планок жалюзи, нажмите кнопку "SWING".
●Выбор режима осушения приводит к работе кондиционера в этом режиме на
низкой скорости. Индикатор осушения "" на внутреннем агрегате
ВКЛЮЧАЕТСЯ. В режиме осушения скорость вентилятора не подлежит
регулировке. Чтобы отрегулировать угол поворота планок жалюзи, нажмите
кнопку "SWING".
1
Кнопка ВКЛ/ВЫКЛ
2
Кнопка MODE
