13
A
A
BB
E
F
CC
DD
H
A-A
Закрепить кронштейны
к несущей конструкции
B-B
Вкрутить шпильки М6
в отверстия и затянуть
гайкой с шайбой гровер
20
+
5
E
Гайка М6
Шайба гровер 6
Шпилька М6
20
-
5
F
Гайка М6
C-C
Накрутить гайки
D-D
Навесить изделие
на кронштейны и
затянуть верхние гайки
H
Гайка М6
Шайба гровер 6
Шайба
увеличенная 6
Серийный
Опытный
Последовательность

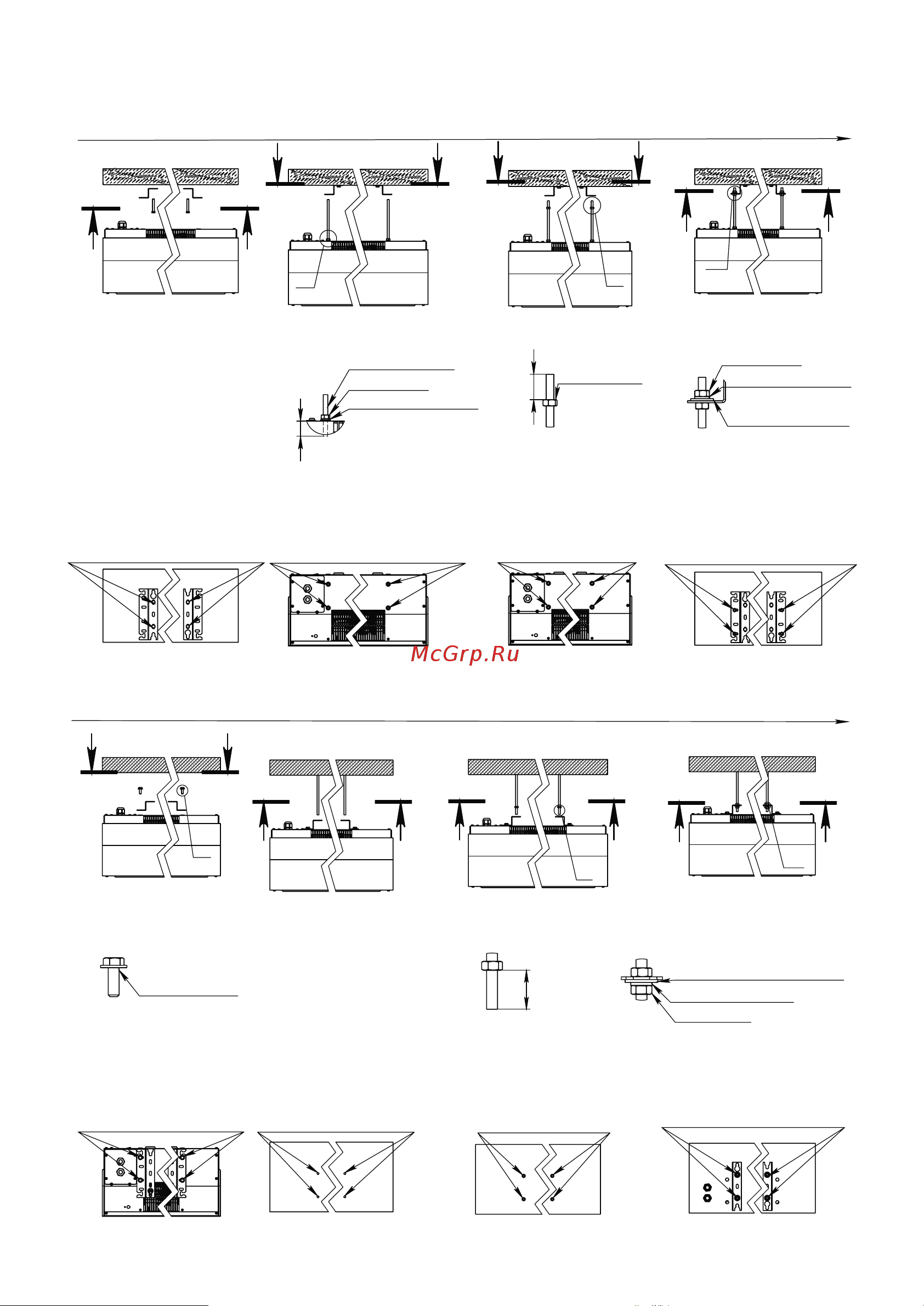

Рисунок 10.
Схема крепления завесы горизонтально над проемом к потолку (вкручивание шпилек в завесу).
AA
E
BB
F
CC
20
-
5
F
C-C
Накрутить гайки
G
DD
G
Шайба увеличенная 6
Шайба гровер 6
Гайка М6
D-D
Навесить изделие
на шпильки и затянуть
нижние гайки
A-A
Закрепить
кронштейны к завесе
B-B
Вкрутить шпильки М6
E
Болт М6х16
с фланцем
Опытный
Серийный
Последовательность
Рисунок 11.
Схема крепления завесы горизонтально над проемом к потолку (вкручивание шпилек в потолок).
