18

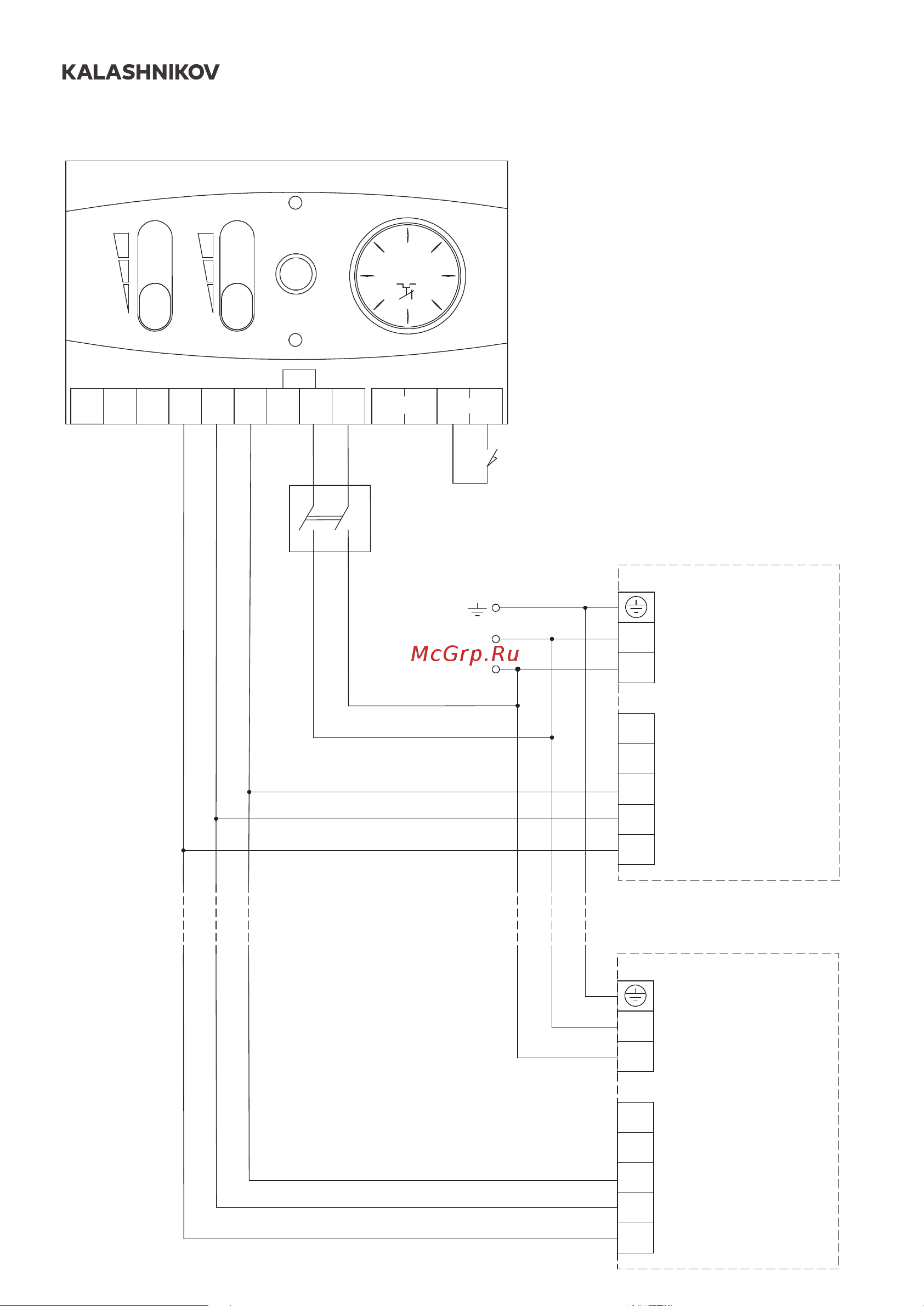

Рисунок 18. Схема электрическая подключения нескольких завес к одному контроллеру
LED1 - индикатор работы вентиляции;
LED2 - индикатор работы нагрева;
ва;
S1 - кнопка ВКЛ/ВЫКЛ;
SQ1 - датчик двери;
SK1 - терморегуля тор;
ХТ1-XTn - колодка клеммная;
SA2 - переключатель режимов вентиляции;
SA1 - переключатель режимов нагре
QF1 - автоматический выключатель.
SQ1
1 2 3 4 5 6 7 8 9
NTC D OOR
ХТ4ХТ3
N N N N N N
Q
F1
N
L
ХТ1
L
N
Тепловая завеса
5
6
8
9
4
ХТ2
ХТn
L
N
Тепловая завеса
5
6
8
9
4
ХТn
~230V
t,°C
SK1
S1
L ED-1
(green)
SA2SA1
LED- 2
(red)
