6
5. Устройство и порядок работы
5.1 Завеса состоит из корпуса, изготовленного
из листовой стали, покрытой
высококачественным полимерным
покрытием. Внутри корпуса расположен
вентиляторный блок.
5.2 Вентиляторы забирают воздух через
перфорированную решетку корпуса и
выбрасывают его через воздуховыпускное
сопло в виде направленной струи.
5.3 Электрические схемы завес приведены на
рисунках 16-18.
5.4 Контроллер управления завесами KRC
- 32.
5.4.1 Управление завесами осуществляется
с помощью выносного проводного
контроллера. Контроллер, при помощи
встроенного датчика температуры,
позволяет поддерживать необходимую
температуру воздуха вблизи проема и
регулировать тепловую мощность завесы.
5.4.2 При подключении к контроллеру
выносного датчика считывание температуры
со встроенного датчика прекращается.
5.4.3 На контроллере расположены:

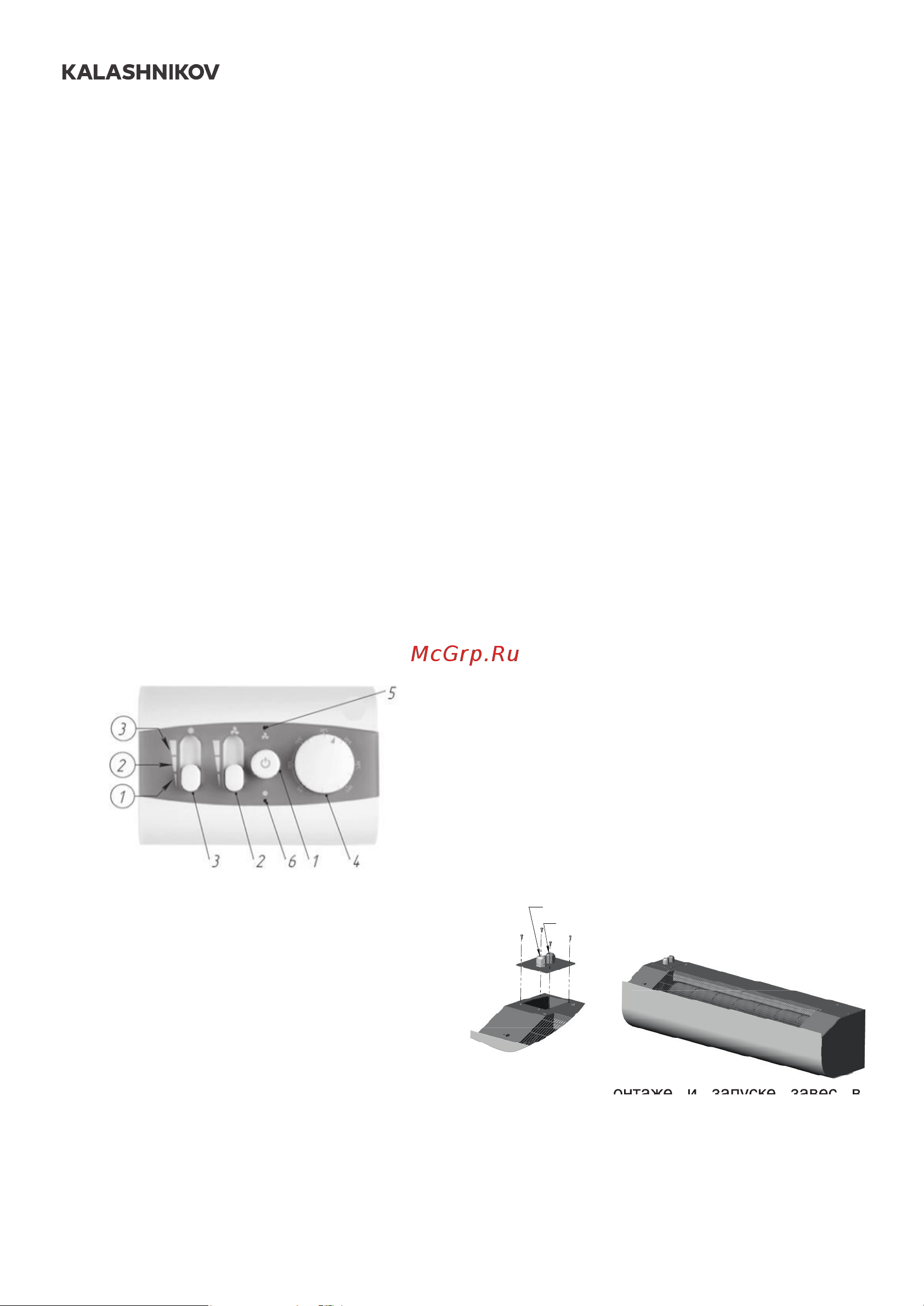

Рисунок 1.
Контроллер управления завесами KRC - 32
1 – кнопка включения / выключения;
2 трехпозиционный переключатель
управления вентиляторами;
3 трехпозиционный переключатель
управления режимов нагрева;
4 – поворотный потенциометр (термостат) для
задания необходимой температуры воздуха
в помещении;
5 светодиодный индикатор работы
вентиляторов (зеленого цвета);
6 светодиодный индикатор работы нагрева
(красного цвета).
PDF created with pdfFactory Pro trial version www.pdffactory.com
5.4.4 Управление контроллером KRC -
32:
Перед включением завесы переключатели
контроллера должны находиться в
положении 1, а кнопка включения в отжатом
положении.
5.4.4.1 Включение вентиляции.
Для включения завесы в режим вентиляции
необходимо нажать кнопку включения «1»
и установить в необходимое положение
переключатель «2». При переводе
переключателя «2» в положение 1 завеса
работает в минимальном, в положение 2 в
среднем, а в положение 3 в максимальном
режиме вентиляции .
5.5 Управление несколькими
завесами с одного контроллера KRC - 32.
5.5.1 С одного контроллера можно
управлять несколькими одинаковыми
завесами, количество которых указано в
таблице 1.
5.5.2 Электрические схемы подключения
нескольких завес к одному контроллеру
приведены на рисунке 18.
6. Комплект поставки
6.1 Воздушно-тепловая завеса.
6.2 Контроллер KRC - 32.
6.3 Провод для подключения контроллера
KRC - 32
6.4 Паспорт.
6.5 Комплект кронштейнов для установки.
7. Требования к установке и
подключению
7.1 При монтаже и запуске завес в
эксплуатацию необходимо соблюдать меры
безопасности указанные в разделе 1.
7.2 Установка завес.
7.2.1 Завеса размещается стационарно,
возможен горизонтальный (как можно ближе
к верхнему краю проема) и вертикальный
7.1 При монтаже и запуске завес в
Ââîä äëÿ ñèëîâîãî êàáåëÿ
Ââîä äëÿ êàáåëÿ óïðàâëåíèÿ
Рисунок 2.
Воздушно-тепловая завеса.
