8
7.3.2 Для подключения к сети необходимо
снять крышку с монтажного люка (рисунок
2), завести кабели и подключить к клеммной
колодке согласно электрической схеме
завесы.
7.3.3 ЗАПРЕЩАЕТСЯ! Эксплуатация
завесы без заземления.
7.4 Установка и подключение
контроллера KRC - 32 к воздушно-
тепловой завесе.
7.4.1 Для подключения контроллера
необходимо:
• Обесточить завесу;
• Разобрать контроллер;
• Установить перемычку в определенное
положение (смотреть рисунок 3);
• Провести провода в специальные отверстия
в задней стенке корпуса;
• Присоединить провода к клеммам
контроллера и завесы.
7.4.2 Контроллеры подключать
посредством медного кабеля с сечением
жил не менее 0,75 мм
2
.
7.4.3 Контроллер должен располагаться
вне зоны воздушного потока завесы, иначе
работа терморегулятора будет зависеть от
температуры воздушного потока.
7.4.4 К контроллеру при необходимости

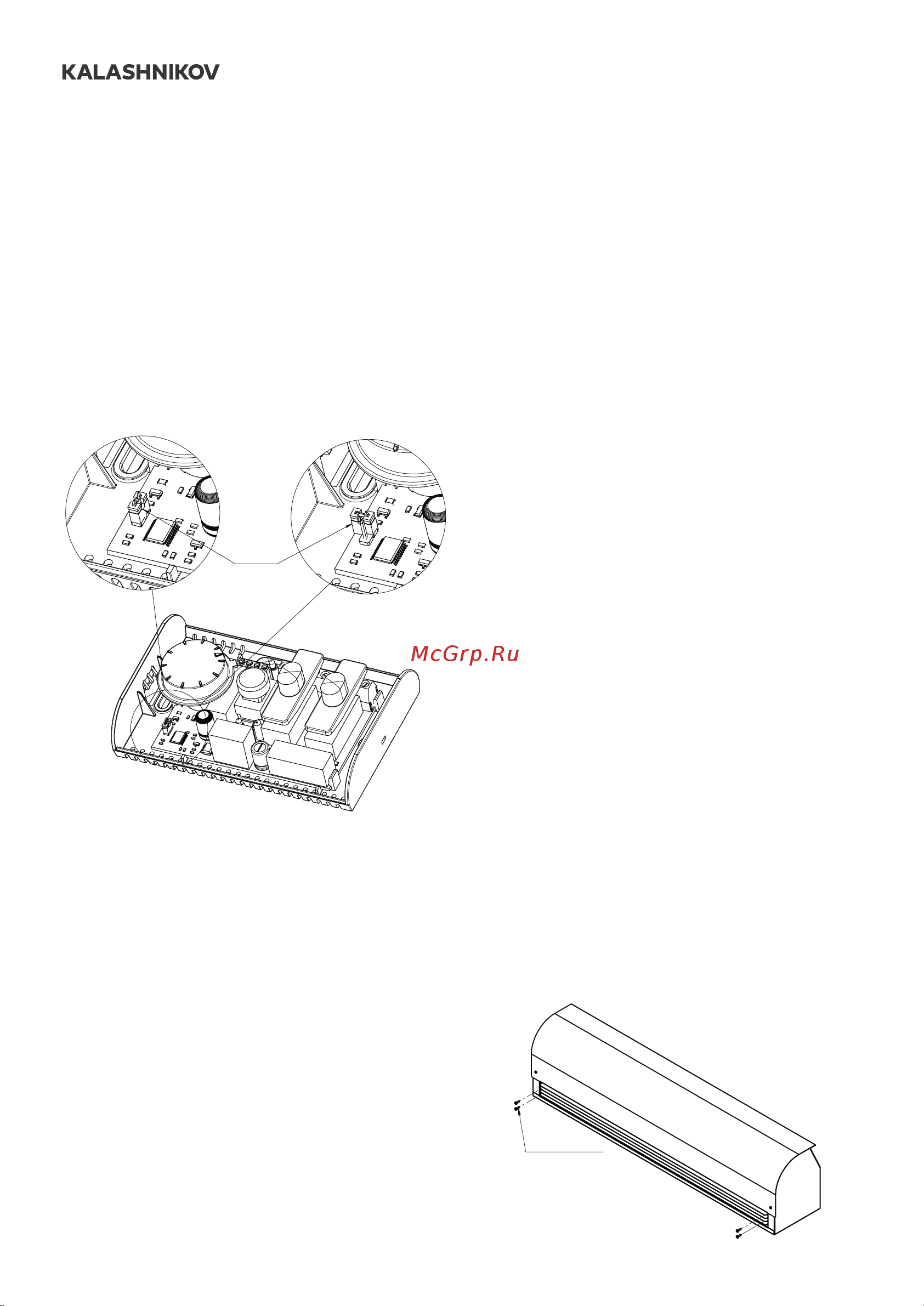

Положение перемычки
Для завес с электрическим источником тепла.
Перемычка отсоединена.
Для завес с водяным источником тепла
и без источника тепла.
Перемычка присоединена.
Перемычка
Рисунок 3.
Положение перемычки контроллера KRC - 32
может быть подключен внешний датчик
температуры (опция, предоставляется
отдельно). Характеристики: датчик
температуры с измерительным элементом
типа NTC10 с отрицательным температурным
коэффициентом; сопротивление при 25
o
С R
= 10 кОм; максимальный ток не ниже 0,1 А.
7.5 Групповое подключение завес к
одному контроллеру.
7.5.1 Подключение должно
осуществляться строго в соответствии с
принципиальной схемой (Рисунок 13).
7.5.2 Максимальное количество завес
подключаемых к одному контроллеру
указано в таблице 1.
7.5.3 При управлении несколькими
завесами с одного контроллера следует
руководствоваться указаниям п.5.5.1.
7.5.4 Автоматический выключатель
цепи управления контроллера должен
быть рассчитан на номинальный ток 10А.
Сечение медного кабеля подводимого
от автоматического выключателя к
контроллеру должно быть не менее 1мм
2
.
7.6 Ввод завесы в эксплуатацию.
7.6.1 При вводе завесы в эксплуатацию
необходимо:
• Убедиться в отсутствии препятствий для
всасывания воздуха;
• Проверить напряжение питания.
Внимание!!!
Попытка демонтажа крышки без снятия
решетки может привести к повреждению
прибора.
Для демонтажа крышки необходимо провести
следующие действия:
• С передней воздуховыпускной решетки
выкрутить крепежные винты М4х14 по 2 шт.
с каждой стороны (см.рисунок 4).
Винт М4Х14
Рисунок 4
