СХЕМЫ ПОДКЛЮЧЕНИЯ

Подключение воздушных завес

Для подключения завесы необходимо удалить

крышку коробки крайнего вентилятора, ввести провод

через сальник, затем подключить питание

согласно

схеме на задней части коробки.

Подключение остальных вентиляторов завесы

выполнить через первый подключенный вентилятор.

Для подключения электрической завесы необходимо

открыть крышку распределительной коробки,

установленной на задней части завесы, ввести

провод через сальник, подключить клеммы питания и

управления согласно схеме в технической

документации.

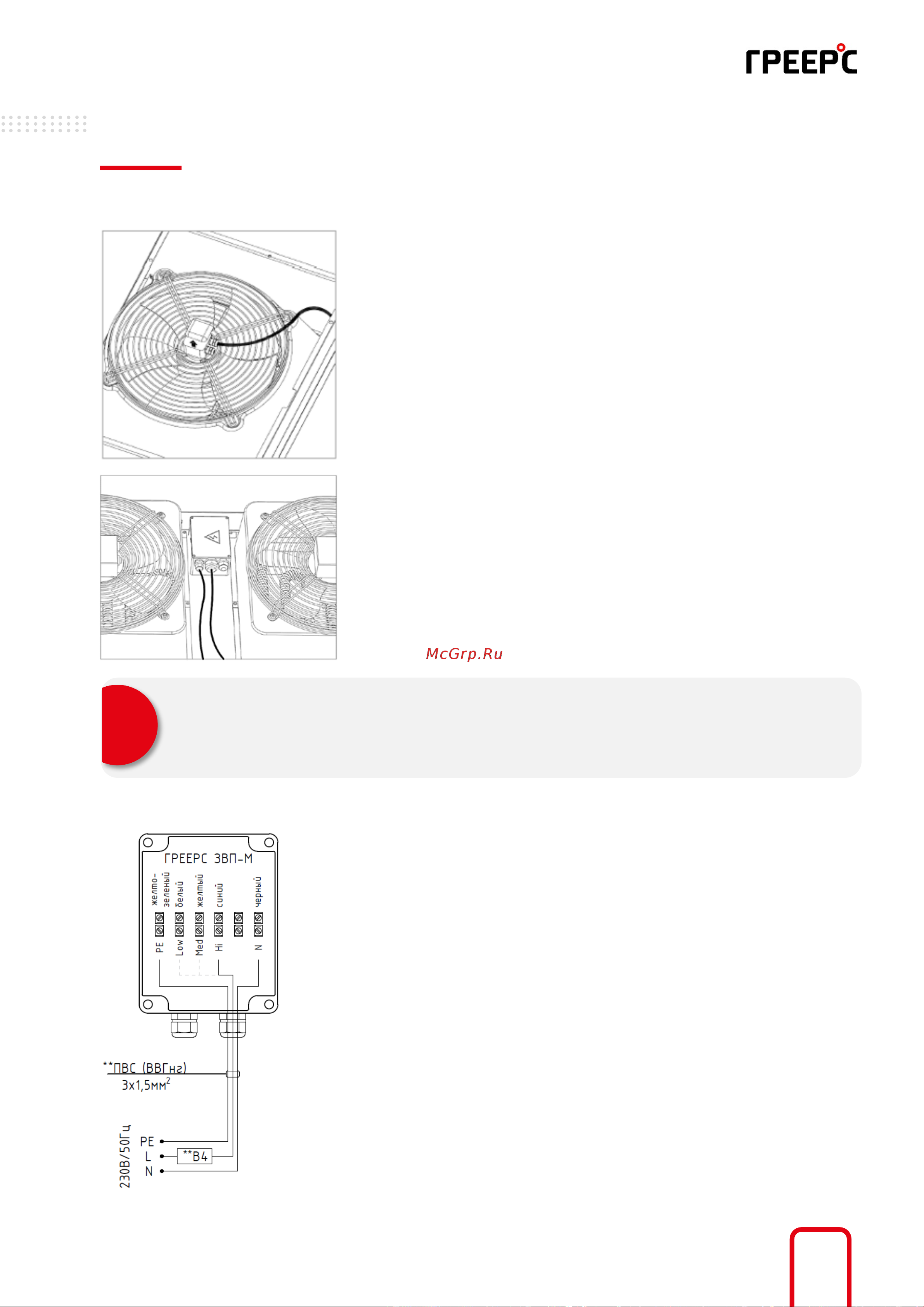

Схема подключения присоединительной коробки вентилятора к электросети

** Подбор сечения провода и автоматического выключателя осуществляется проектировщиком исходя из количества

подключаемых аппаратов.

L-Hi – подключение (3 скорость);

L-Med – подключение (2 скорость);

L-Low – подключение (1 скорость);

N – нейтраль;

PE – заземление.

При подключении аппарата ГРЕЕРС к управляющей автоматике запрещается

использовать провода одинакового цвета. При наличии проводов одинакового

цвета в клеммной коробке гарантия на двигатель не распространяется.
