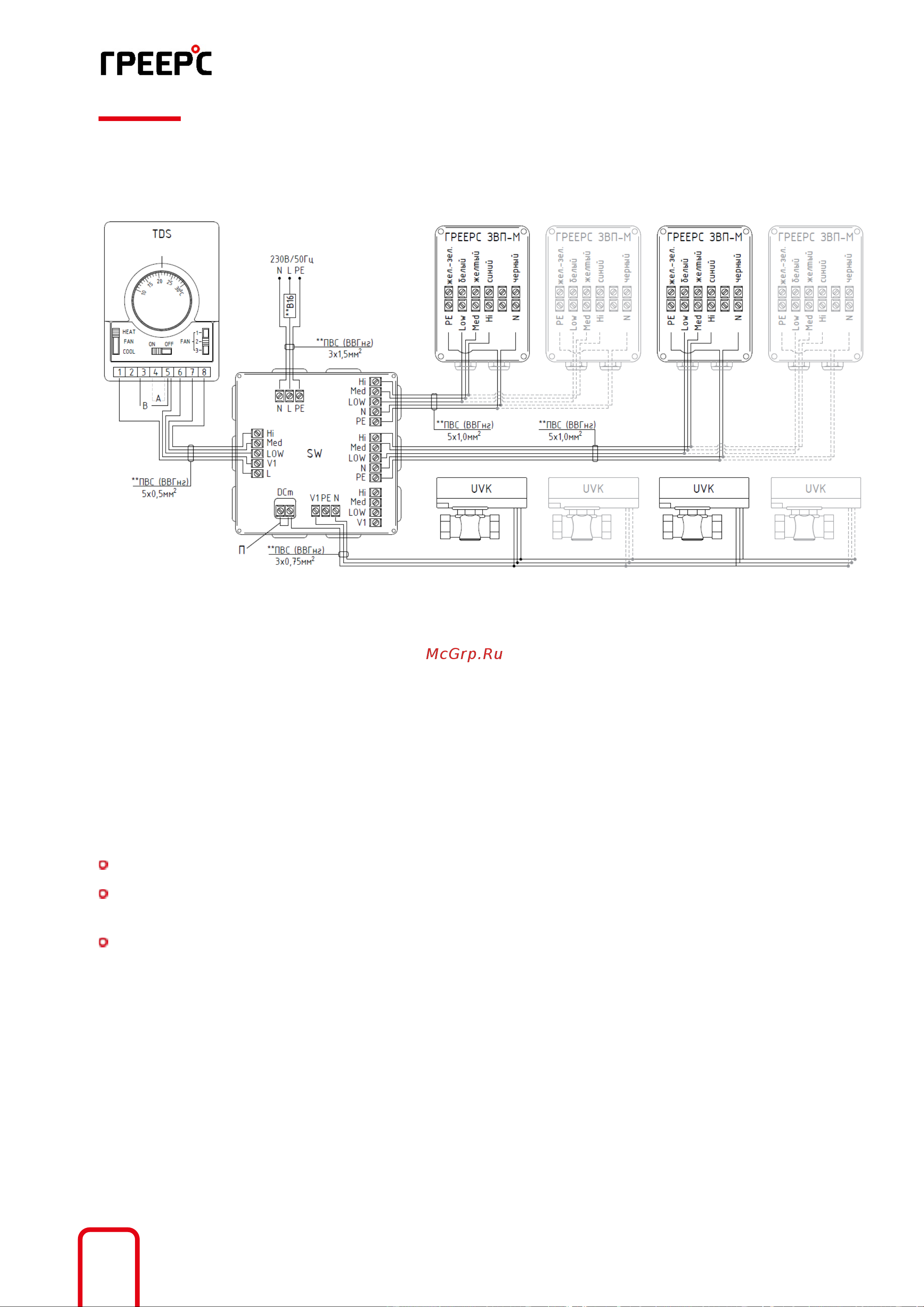

Схема подключения воздушной завесы и термостата TDS,

распределителя SW*

* Максимально можно подключить между собой 3 распределителя SW.

** Подбор сечения провода и автоматического выключателя осуществляется проектировщиком исходя из количества

подключаемых аппаратов.

К одному распределителю SW максимально можно подключить 10 аппаратов ГРЕЕРС ЗВП-М1-150 или 6 аппаратов ЗВП-М1-

200 или 4 аппарата ГРЕЕРС ЗВП-М2-150 или 3 аппарата ГРЕЕРС ЗВП-М2-200 или 3 аппарата ГРЕЕРС ЗВП-М3-150 или 2

аппарата ГРЕЕРС ЗВП-М3-200.

Режимы работы термостата со встроенным трёхступенчатым регулятором скорости TDS:

FAN CONT (А) – постоянная работа вентилятора независимо от температуры.

FAN AUTO (B) – автоматический режим, работа вентиляторов в зависимости от

температуры.

П – перемычка.

Клапан UVK подключается только при использовании водяных завес:

- ЗВП-М1-150В,

- ЗВП-М1-200В,

- ЗВП-М2-150В,

- ЗВП-М2-200В,

- ЗВП-М3-150В,

- ЗВП-М3-200В.
