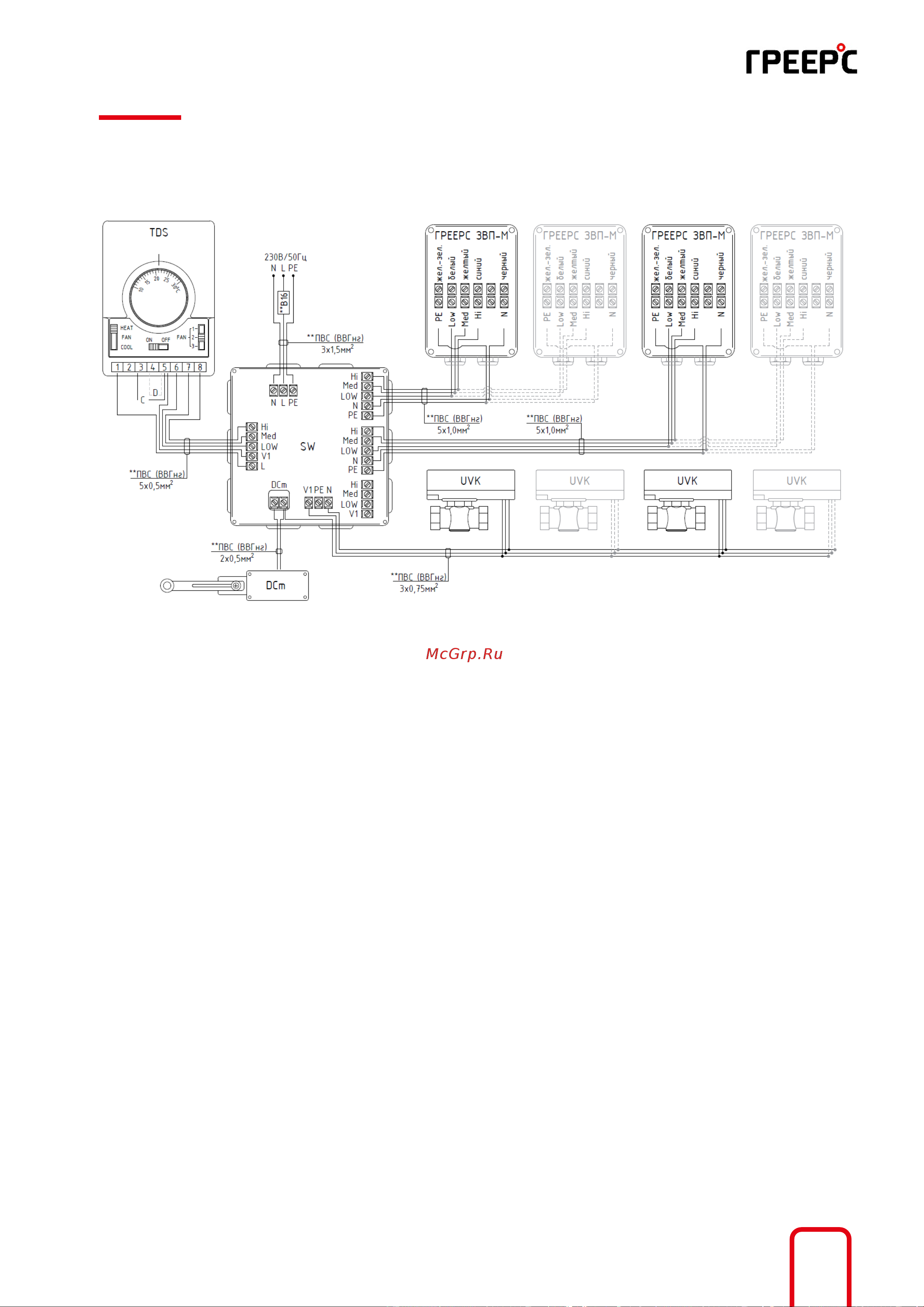

Схема подключения воздушной завесы и термостата TDS,

распределителя SW*, датчика DCm

* Максимально можно подключить между собой 3 распределителя SW.

** Подбор сечения провода и автоматического выключателя осуществляется проектировщиком исходя из количества

подключаемых аппаратов.

К одному распределителю SW максимально можно подключить 10 аппаратов ГРЕЕРС ЗВП-М1-150 или 6 аппаратов ЗВП-М1-

200 или 4 аппарата ГРЕЕРС ЗВП-М2-150 или 3 аппарата ГРЕЕРС ЗВП-М2-200 или 3 аппарата ГРЕЕРС ЗВП-М3-150 или 2

аппарата ГРЕЕРС ЗВП-М3-200.

Включение завесы происходит при срабатывании датчика DCm, независимо от работы

термостата TDS. Работа клапанов UVK регулируется термостатом TDS (защита от

разморозки).

Клапан UVK подключается только при использовании водяных завес:

- ЗВП-М1-150В,

- ЗВП-М1-200В,

- ЗВП-М2-150В,

- ЗВП-М2-200В,

- ЗВП-М3-150В,

- ЗВП-М3-200В.
