СХЕМЫ ПОДКЛЮЧЕНИЯ

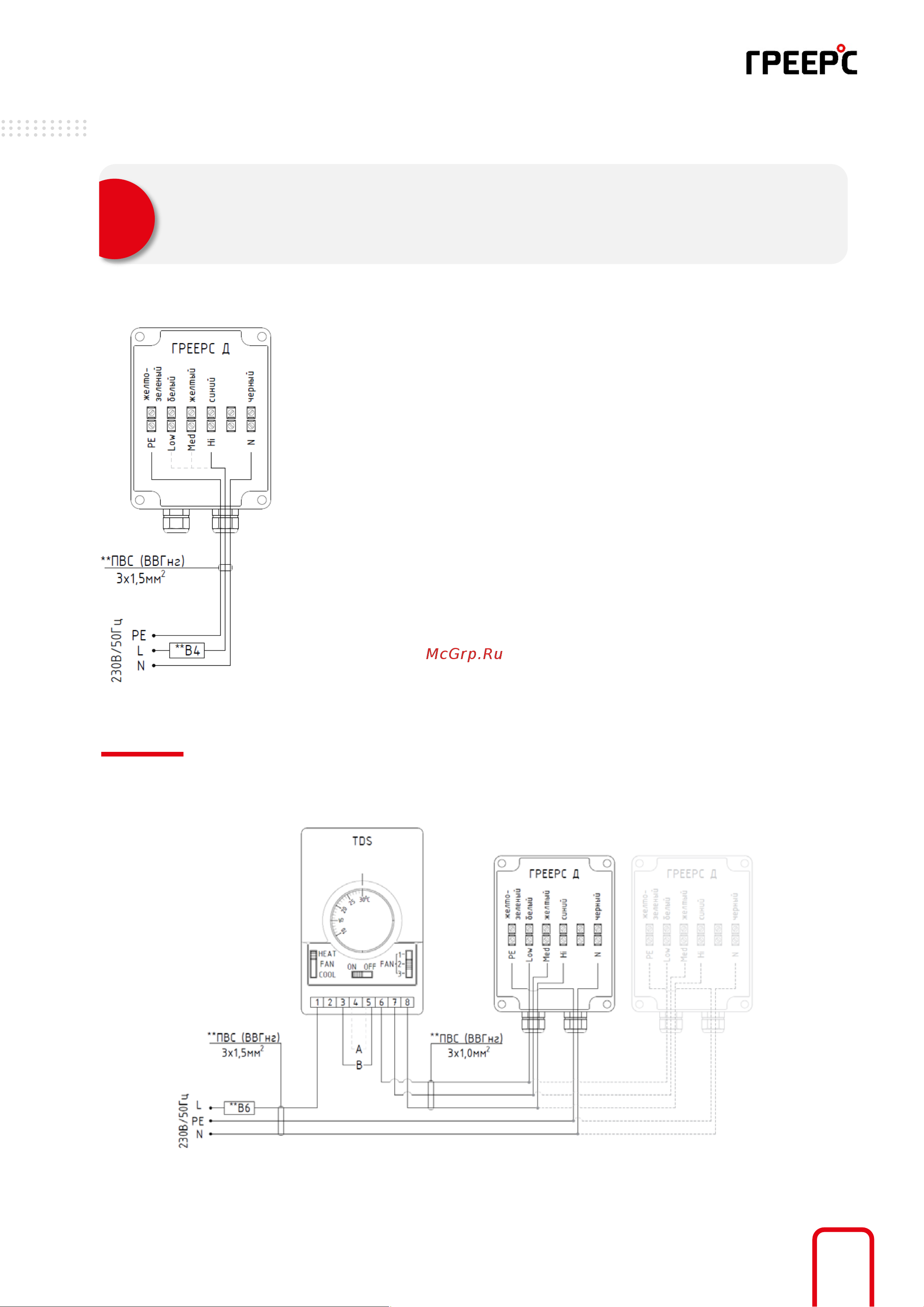

Схема подключения присоединительной коробки вентилятора к электросети

* Нельзя подключать все три скорости на фазу одновременно.

Схема подключения аппарата и термостата TDS*

* Максимально можно подключить 9 аппаратов ГРЕЕРС Д1 или 4 аппарата ГРЕЕРС Д2 или 2 аппарата ГРЕЕРС Д3.

** Подбор сечения провода осуществляется проектировщиком исходя из количества подключаемых аппаратов

FAN CONT (А) – постоянная работа вентилятора независимо от температуры

FAN AUTO (В) – автоматический режим, работа вентиляторов в зависимости от температуры

L-Hi – подключение (3 скорость);

L-Med – подключение (2 скорость);

L-Low – подключение (1 скорость);

N – нейтраль;

PE – заземление.

L-Hi – подключение (3 скорость);

L-Med – подключение (2 скорость);

L-Low – подключение (1 скорость);

N – нейтраль;

PE – заземление.

При подключении тепловентилятора ГРЕЕРС к управляющей автоматике

запрещается использовать провода одинакового цвета. При наличии проводов

одинакового цвета в клеммной коробке гарантия на двигатель не

распространяется.
