Греерс Д2 [9/13] Схема подключения аппарата и командоконтроллера amt
![Греерс Д2 [9/13] Схема подключения аппарата и командоконтроллера amt](/views2/1785402/page9/bg9.png)
9

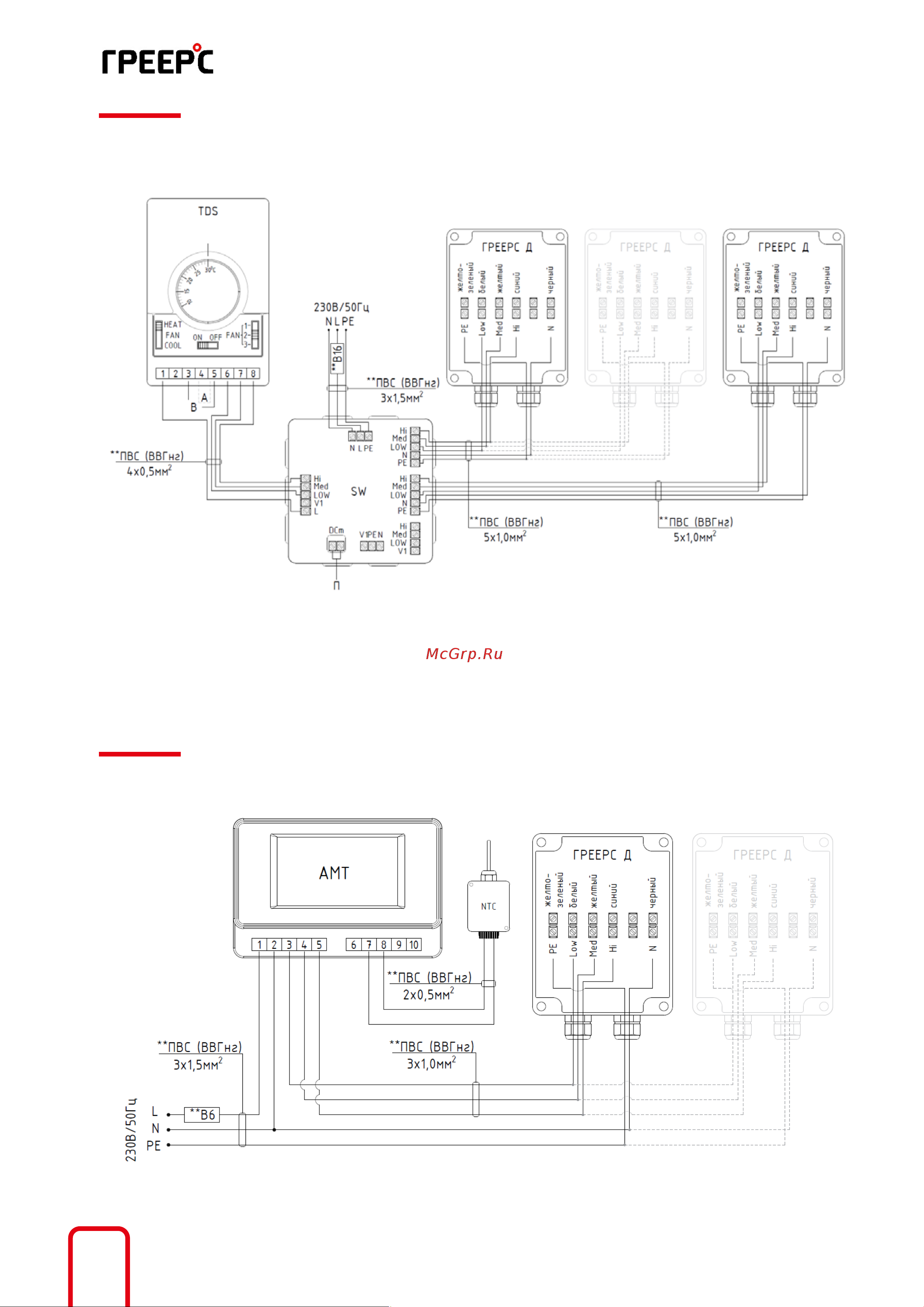

Схема подключения аппарата и термостата TDS, распределителя
SW*
Максимально можно подключить между собой 4 распределителя SW.
П – перемычка
* К одному распределителю SW можно подключить до 20 аппаратов ГРЕЕРС Д1 или до 9 аппаратов ГРЕЕРС Д2 или до 5
аппаратов ГРЕЕРС Д3
** Подбор сечения провода осуществляется проектировщиком исходя из количества подключаемых аппаратов
Схема подключения аппарата и командоконтроллера AMT*
* Максимально можно подключить 9 аппаратов ГРЕЕРС Д1 или 4 аппарата ГРЕЕРС Д2 или 2 аппарата ГРЕЕРС Д3
** Подбор сечения провода осуществляется проектировщиком исходя из количества подключаемых аппаратов
**
Содержание
- Паспорт 1
- Автоматика 2
- Габариты 2
- Длина струи воздуха 2
- Запуск и эксплуатация 2
- Общие указания 2
- Описание устройства 2
- Рекомендации по монтажу 2
- Содержание 2
- Схемы подключения 2
- Технические характеристики 2
- Техническое обслуживание 2
- Общие указания 3
- Греерс д1 аппарат первого типоразмера 4
- Греерс д2 аппарат второго типоразмера 4
- Греерс д3 аппарат третьего типоразмера 4
- Группа аппаратов греерс д состоит из следующих моделей 4
- Дестратификатор подпотолочный вентилятор взаимодействует с разными аппаратами системы отопления и служит для более качественного обогрева высоких промышленных объектов и общественных помещений промышленные цеха супермаркеты выставочные павильоны и т д 4
- Дестратификатор предназначен для установки внутри помещений в окружении защищенном от влияния атмосферных явлений 4
- Описание устройства 4
- Основная функция подпотолочного вентилятора предотвратить скапливание нагретого воздуха в верхних частях помещения осевой вентилятор засасывает нагретый воздух и вынуждает его двигаться вниз т е направляет в область пребывания людей область теплового комфорта это приводит к понижению потери тепла через перекрытие и ускоряет обогрев здания 4
- Технические характеристики 4
- Габариты 5
- Длина струи воздуха 6
- Рекомендации по монтажу 6
- Автоматика 7
- Способ монтажа 7
- Схема подключения аппарата и термостата tds 8
- Схемы подключения 8
- Схема подключения аппарата и командоконтроллера amt 9
- Схема подключения аппарата и термостата tds распределителя sw 9
- Схема подключения аппарата и командоконтроллера amt распределителя sw 10
- Запуск 11
- Запуск и эксплуатация 11
- Эксплуатация 11
- Для осуществления сервисных и ремонтных работ обращайтесь в компанию юнио вент 12
- Описание типа отопительной системы общее 12
- Паспортный номер и модель устройства которые указаны на заводской наклейке на аппарате гарантийном талоне и товарной накладной 12
- Перед тем как звонить в сервисную службу юнио вент необходимо убедиться что у вас под рукой есть вся необходимая информация и документация на устройство 12
- Телефон сервисного отдела 7 495 902 76 75 8 800 707 02 35 12
- Техническое обслуживание 12
- Ооо юнио вент 13
