Русский 9
Монтаж наружного агрегата
7. Рекомендации по монтажу труб хладагента
7-1 Предостережения относительно обращения с трубами
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
7-2 Выбор меди и теплоизоляционных материалов
При использовании технических медных труб и фитингов помните
оследующем:
1) Теплоизоляционный материал: Пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч•°C))
Температура трубы газообразного хладагента может достигать 110°C.
Выберите теплоизоляционный материал, который выдерживает эту температуру.
2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры
изоляции должны быть такими, как указано ниже.
3) Для линий газообразного и жидкого хладагента должна использоваться отдельная теплоизоляция.
ПРИМЕЧАНИЕ
Трубопровод и другие детали, находящиеся под давлением, должны соответствовать нормативам
и типу используемого хладагента. Для трубопровода хладагента используйте бесшовные медные
трубы деоксидированные фосфорной кислотой.

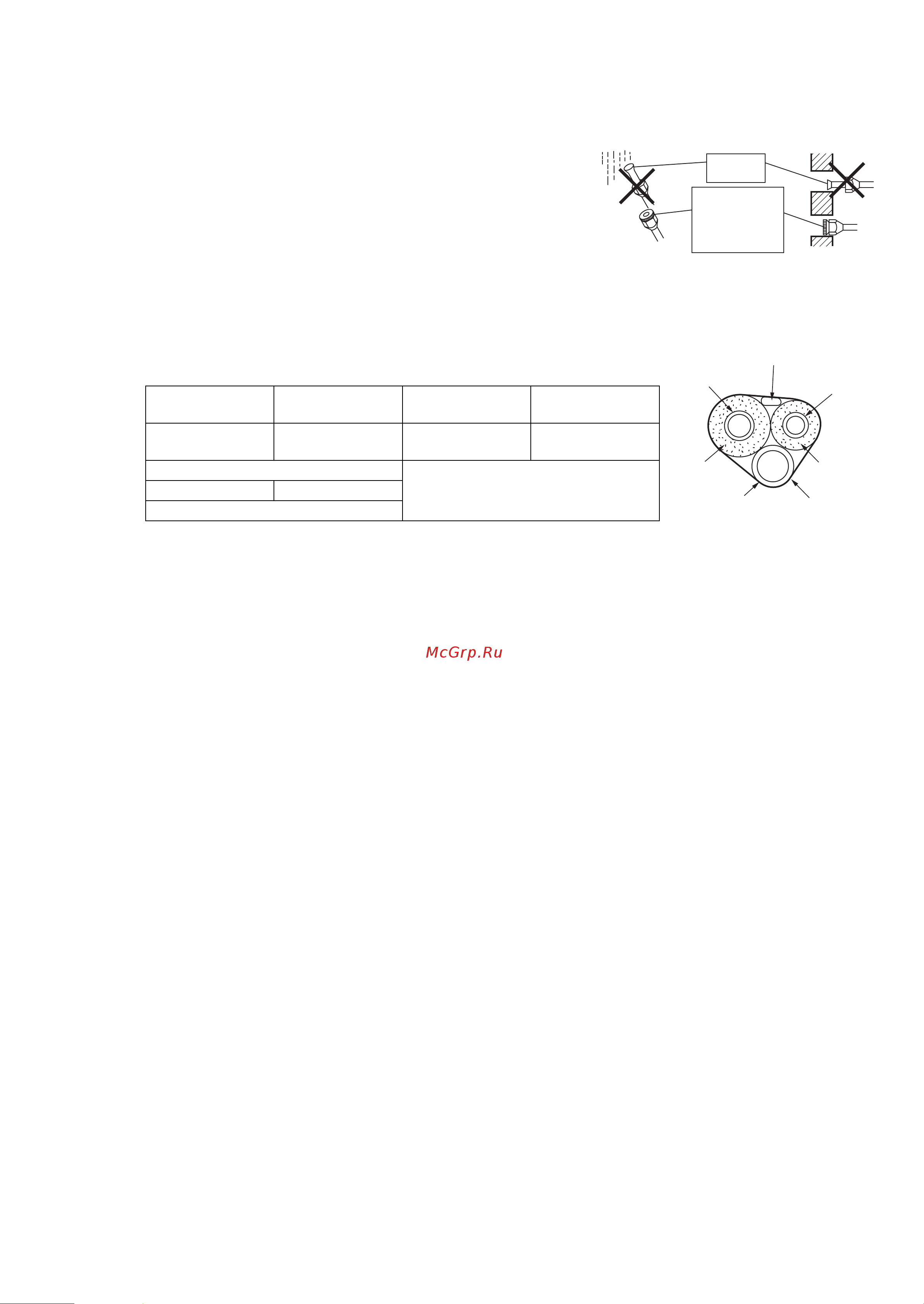

Газовая сторона
Жидкостная
сторона
Теплоизоляция
газовой линии
Теплоизоляция
жидкостной линии
Наружный
диаметр 12,7 мм
Наружный
диаметр 6,4 мм
Внутренний
диаметр 14-16 мм
Внутренний
диаметр 8-10 мм
Минимальный радиус изгиба
Толщина 10 мм мин.40 мм или более 30 мм или более
Толщина 0,8 мм (C1220T-O)
Стена
Если колпачок раструба
отсутствует, закройте
раструб лентой,
чтобы предотвратить
проникновение
загрязнений или воды.
Наденьте
колпачок.
Дождь
Газовая трубка
Проводка между агрегатами
Жидкостная линия
Сливной шланг
Внешняя обмотка
Изоляция
газовой
линии
Изоляция
жидкостной
линии
