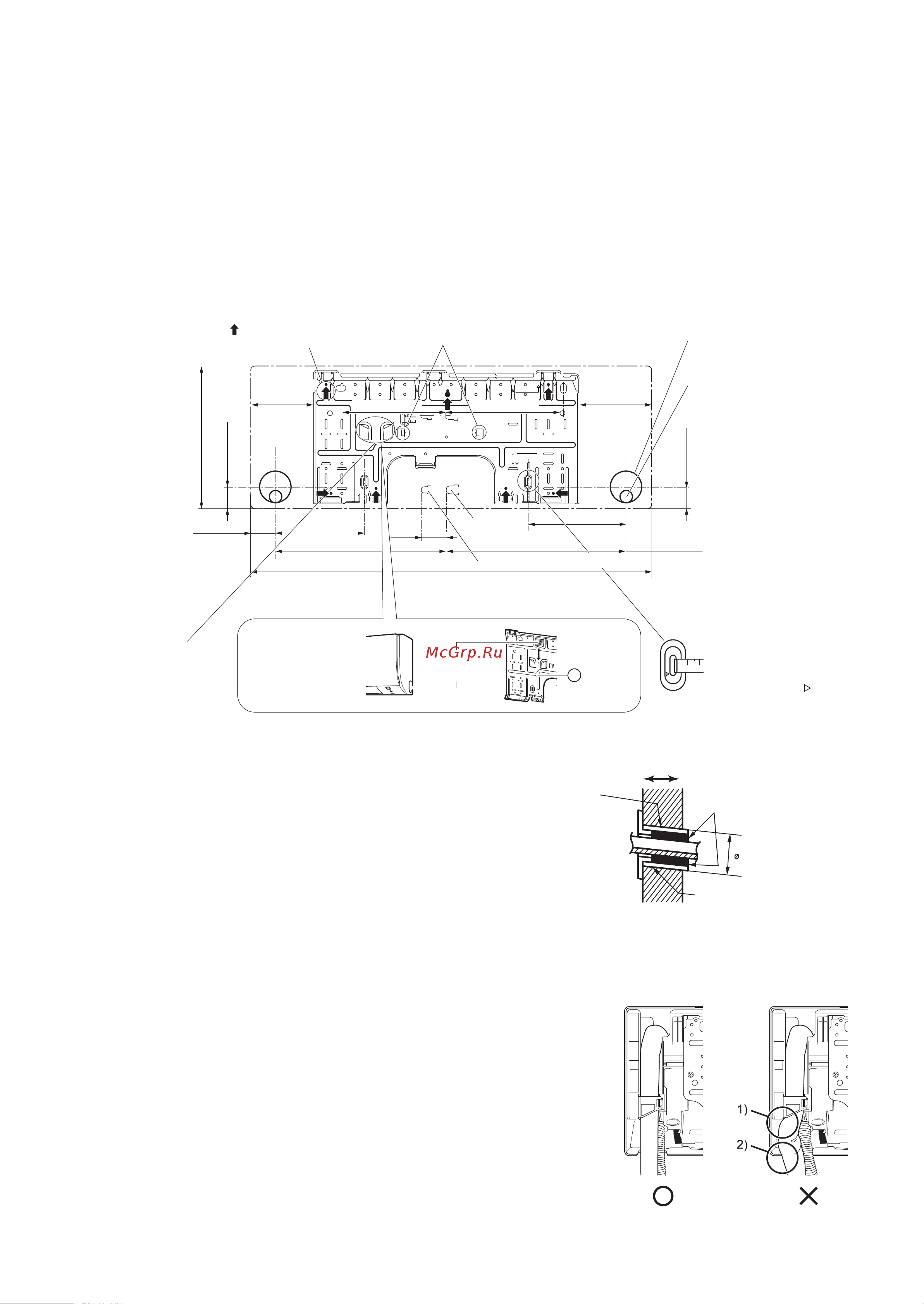

5 Русский
Монтаж внутреннего агрегата
1. Установка монтажной пластины
• Монтажную пластину следует установить на стену, которая способна выдержать вес внутреннего агрегата.
1) Временно закрепите монтажную пластину на стене. Убедитесь в том, что панель расположена горизонтально
иотметьте точки для сверления отверстий на стене.
2) Закрепите монтажную пластину на стене винтами.
Рекомендуемые точки крепления монтажной пластины и размеры
2. Сверление отверстия в стене и монтаж заделываемой в стену трубы
• Если стена содержит металлическую раму или
металлическую пластину, используйте в сквозном отверстии
заделываемую в стену трубу и настенную крышку, чтобы
предотвратить возможный нагрев, поражение
электрическим током или пожар.
•
Загерметизируйте зазоры вокруг трубопроводов уплотняющим
материалом, чтобы предотвратить протечку воды.
1) Просверлите сквозное отверстие диаметром 65 мм
с уклоном в сторону наружной поверхности.
2) Вставьте заделываемую в стену трубу в отверстие.
3) Вставьте настенную крышку в трубу.
4) После завершения монтажа трубопровода хладагента, проводки и дренажного трубопровода заполните зазор
замазкой.
3. Монтаж внутреннего агрегата
• В случае перегиба или деформации трубопроводов хладагента
примите следующие меры предосторожности.
Если работы не выполнены должным образом, возможно
возникновение ненормального звука.
1) Сильно не прижимайте трубопроводы хладагента к нижней раме.
2) Сильно не прижимайте трубопроводы хладагента
к передней решетке.
770
ɉɨɦɟɫɬɢɬɟɤɪɵɲɤɭɨɬɜɟɪɫɬɢɹ
ɩɨɞɬɪɭɛɨɩɪɨɜɨɞɜɷɬɨɬɤɚɪɦɚɧ
Ʉɨɧɟɰ
ɝɚɡɨɜɨɣ
ɥɢɧɢɢ
ɋɤɜɨɡɧɨɟɨɬɜɟɪɫɬɢɟ
ɜɫɬɟɧɟØ65
Ɋɟɤɨɦɟɧɞɭɟɦɵɟɬɨɱɤɢɤɪɟɩɥɟɧɢɹ
ɦɨɧɬɚɠɧɨɣɩɥɚɫɬɢɧɵɜɫɟɝɨɬɨɱɟɤ
ɍɫɬɚɧɨɜɢɬɟɭɪɨɜɟɧɶ
ɧɚɷɬɢɜɵɫɬɭɩɵ
44,5
44,5
48
337
285
170
48
50
170
116,5
117
337
213
237
ɉɨɥɨɠɟɧɢɟɞɪɟɧɚɠɧɨɝɨ
ɲɥɚɧɝɚ
Ʉɨɧɟɰɠɢɞɤɨɫɬɧɨɣɥɢɧɢɢ
ɂɫɩɨɥɶɡɭɣɬɟɪɭɥɟɬɤɭ
ɤɚɤɩɨɤɚɡɚɧɨ
ɉɨɥɨɠɟɧɢɟɤɨɧɰɚ
ɪɭɥɟɬɤɢɧɚɦɟɬɤɟ
ɋɧɹɬɭɸɤɪɵɲɤɭ
ɨɬɜɟɪɫɬɢɹ
ɩɨɞɬɪɭɛɨɩɪɨɜɨɞ
ɦɨɠɧɨɯɪɚɧɢɬɶ
ɜɤɚɪɦɚɧɟ
ɧɚɦɨɧɬɚɠɧɨɣ
ɩɥɚɫɬɢɧɟ
Ɇɨɧɬɚɠɧɚɹ
ɩɥɚɫɬɢɧɚ
ɍɞɚɥɟɧɧɚɹ
ɤɪɵɲɤɚɨɬɜɟɪɫɬɢɹ
ɩɨɞɬɪɭɛɨɩɪɨɜɨɞɵ
A
Внутри Снаружи
Замазка
Заделываемая
в стену труба
(приобретается по
месту установки)
Крышка отверстия в стене
(приобретается по
месту установки)
Заделываемая в стену труба
(приобретается по месту установки)
65
3PRU393185-2D.book Page 5 Tuesday, April 7, 2015 8:57 AM
