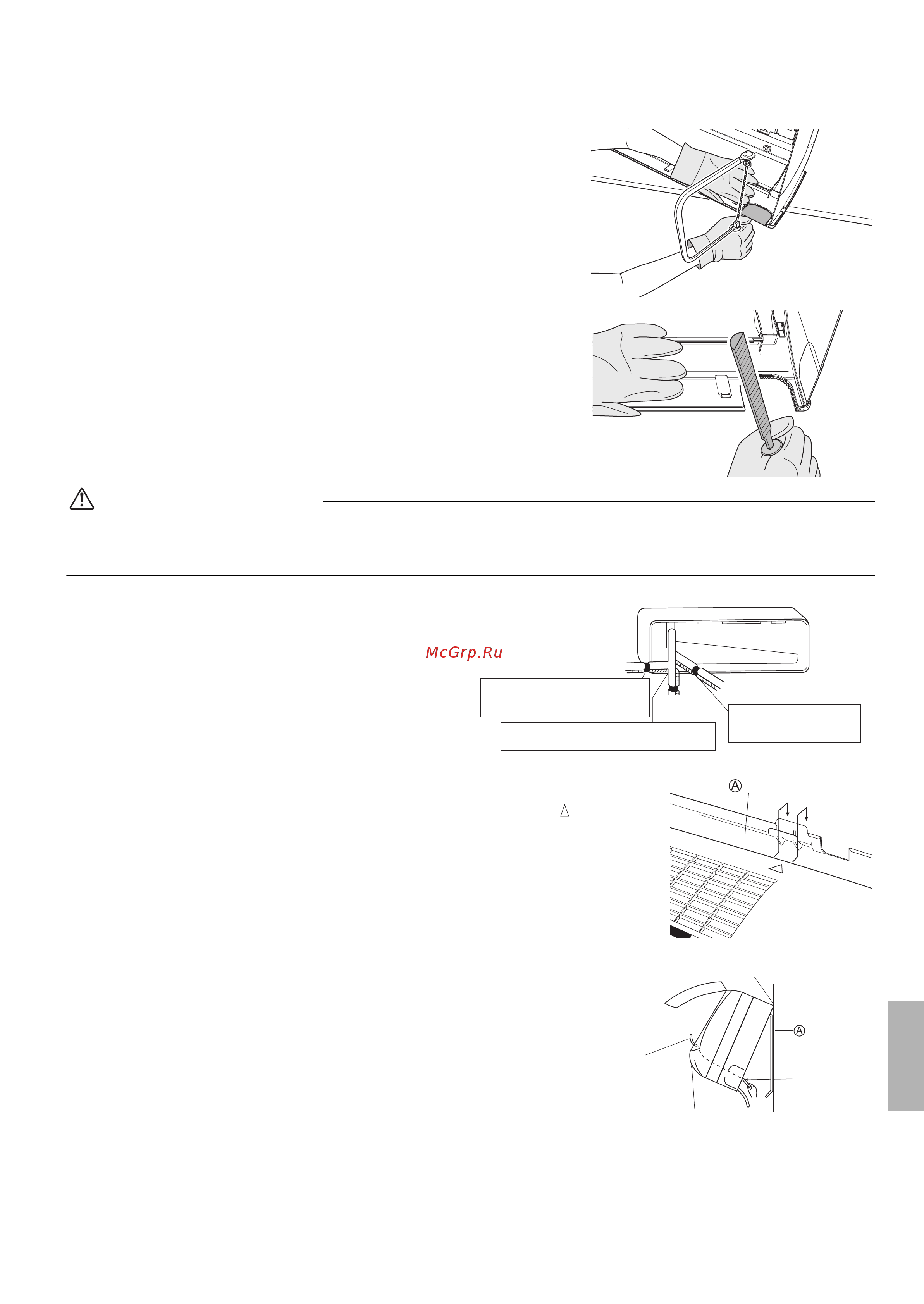

Монтаж внутреннего агрегата
• Удалите крышку отверстия под трубопровод, как показано ниже.
1) Срежьте лобзиком крышку отверстия под трубопровод
с внутренней стороны передней решетки.
Направляете лезвие лобзика вдоль канавки и срежьте крышку
отверстия под трубопровод с неровной внутренней поверхностью.
2) После удаления крышки выполните зачистку напильником.
Удалите заусенцы на срезе полукруглым напильником.
ПРЕДОСТЕРЕЖЕНИЕ
• Удаление крышки отверстия под трубопровод кусачками приводит к повреждению передней решетки. Не используйте
кусачки.
• Надевайте перчатки во время удаления крышки отверстия под трубопровод.
3-1. Расположенный справа
трубопровод, отходящий
в сторону, назад или вниз
1) Прикрепите дренажный шланг к нижней
стороне трубопроводов хладагента
с помощью липкой виниловой ленты.
2) Оберните оберните трубопроводы
хладагента и дренажный шланг
изоляционной лентой.
3) Проложите трубопроводы хладагента и дренажный шланг через
отверстие в стене. Затем установите внутренний агрегат на
крюки монтажной пластины, ориентируясь по обозначениям
на верхней поверхности агрегата.
4) Откройте переднюю панель
и сервисную крышку.
(См. раздел "Подготовка к монтажу".)
5) Проложите проводку от наружного агрегата через
сквозное отверстие в стене и через заднюю панель
внутреннего агрегата. Вытяните ее с передней
стороны. Предварительно загните концы вязальной
проволоки вверх, чтобы упростить работу. (Если
концы проводов между агрегатами предварительно
зачищены скрепите их липкой лентой.)
6) Нажмите
на нижнюю раму внутреннего агрегата
обеими руками, чтобы установить его на крюки
монтажной пластины. Убедитесь в том, что провода
не зажаты кромкой внутреннего агрегата.
Расположенные
справа и отходящие
вниз трубопроводы
Расположенные справа
и отходящие назад трубопроводы
Расположенные справа и отходящие
в сторону трубопроводы
Скрепите трубопровод
хладагента и дренажный
шланг изоляционной лентой.
Удалить крышку отверстия под
расположенные справа и отходящие
в сторону трубопроводы.
Удалить крышку отверстия под расположенные
справа и отходящие вниз трубопроводы.
Монтажная платина
Направляющая провода
Если предварительно снята
изоляция на концах проводов
от наружного агрегата, обмотайте их
Подвесить внутренний агрегат на крюк.
Проводка между
агрегатами
Монтажная
пластина
