12 Русский
Проводка
ПРЕДУПРЕЖДЕНИЕ
• Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких
проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.
• Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную колодку
для питания дренажного насоса и т. п.) Это может привести
к поражению электрическим током или возгоранию.
• Убедитесь в том, что установлен детектор утечки на землю. (Он должен обрабатывать высшие гармоники.)
(В этом блоке применяется инвертор, поэтому должен использоваться детектор утечки на землю, который будет
нормально работать, если способен обрабатывать высшие гармоники.)
• Используйте автоматический выключатель с размыканием всех полюсов, причем
зазоры между точками контакта
должны составлять не менее 3 мм.
• Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током
или возгоранию.
• Не включайте предохранительный размыкатель до выполнения всей проводки.
1) Снимите с провода изоляцию (20 мм).
2) Соедините соединительные провода между
внутренним и наружным агрегатами так,
чтобы номера клемм соответствовали друг
другу. Плотно затяните винты на клеммах.
Для затяжки винтов рекомендуется отвертка
с плоской головкой. Винты поставляются
в комплекте с клеммной колодкой.
При подключении проводов к клеммной колодке источника питания обращайте внимание на приведенные ниже замечания.
Меры предосторожности в отношении проводки источника питания.
Предохра-
нительный
размыкатель
16 А
Устройство
защитного
отключения
Заземление

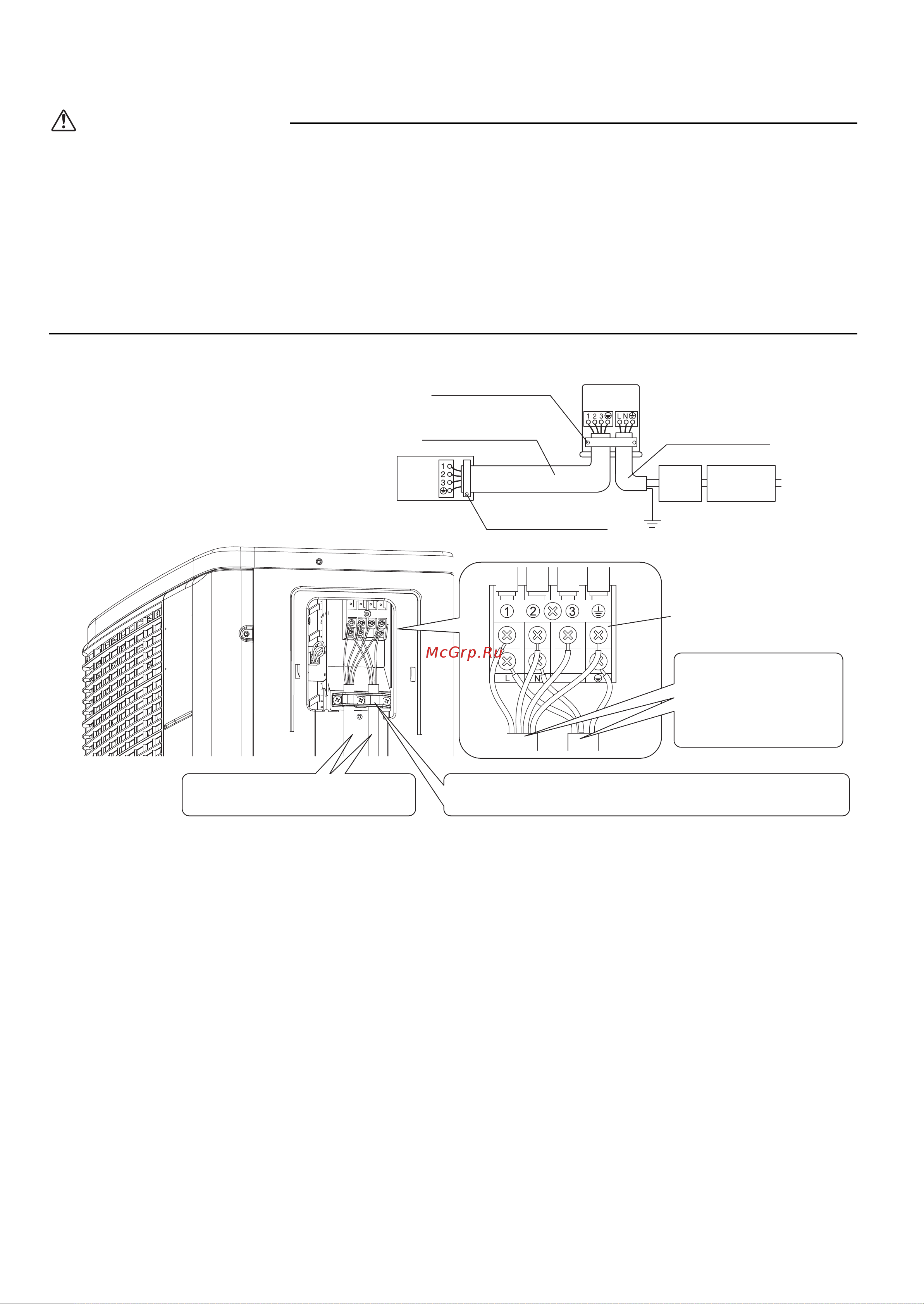

Проводка между агрегатами,
4 жилы, сечение 1,5 мм² или
больше H05RN
Надежно закрепите провода
винтами клеммы.
Наружный
агрегат
Внут-
ренний
агрегат
Электропитание
50 Гц, 220–240 В
Надежно закрепите провода
винтами клеммы.
Провод электропитания,
3 жилы, сечение 2,5 мм² или
больше
H05RN
Используйте провод указанного
типа и надежно подсоедините его.
Надежно закрепите держатель проводов, чтобы
на соединения проводов не воздействовали внешние силы.
Клеммная колодка
электропитания
Расположите провода
так, чтобы сервисная
крышка и крышка
запорного вентиля были
надежно закреплены.
