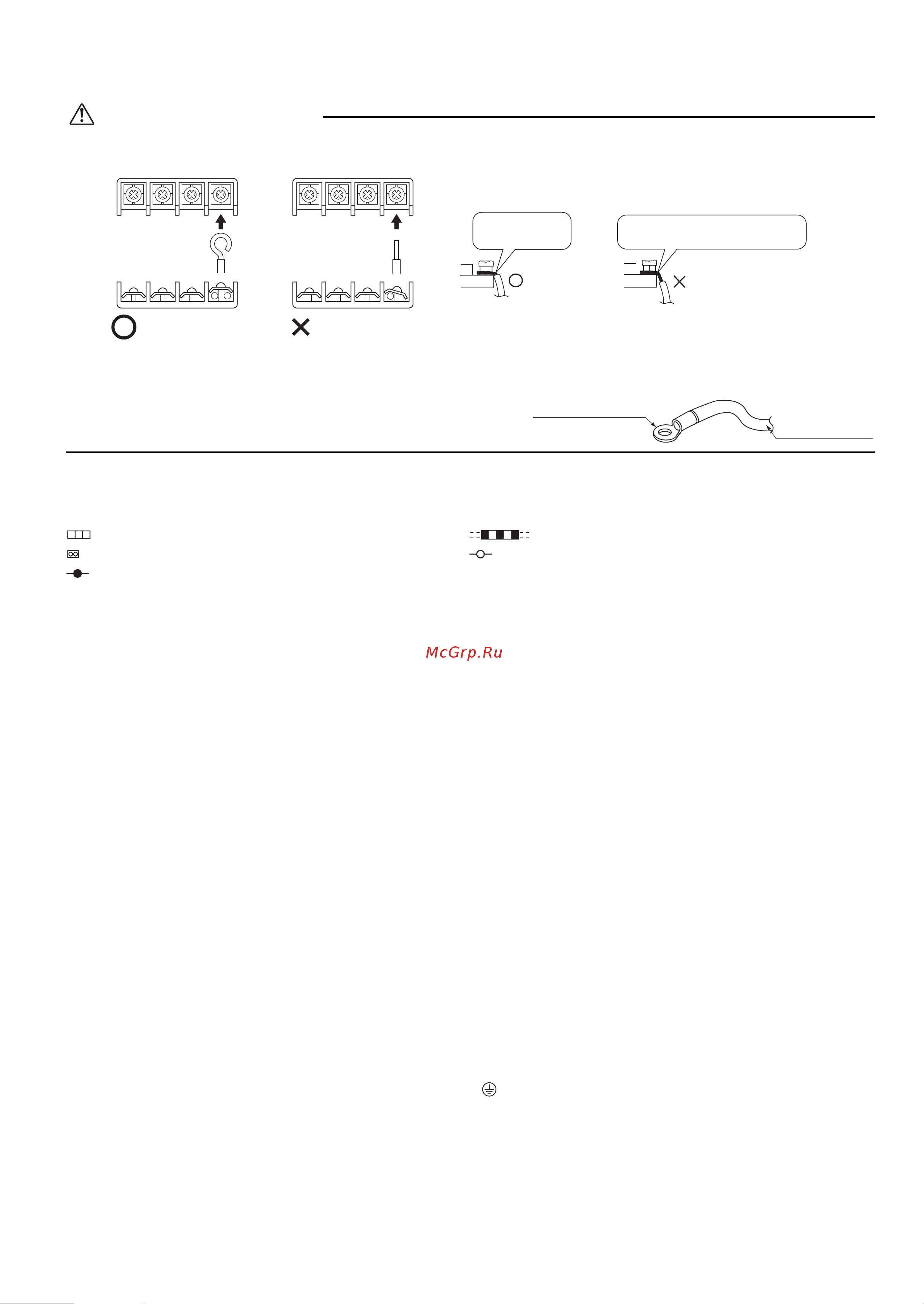

Русский 13
Проводка
ПРЕДОСТЕРЕЖЕНИЕ
• При подсоединении одножильного соединительного провода к клеммной колодке обязательно сделайте петлю.
Проблемы при работе могут привести к нагреву и пожару.
• Если должны применяться многожильные провода, используйте
круглый обжимной наконечник для подсоединения к клеммной
колодке электропитания. Установите круглые обжимные
наконечники на провода до изолированной части и закрепите.
3) Потяните за провод и убедитесь, что он не отсоединяется. Затем закрепите провод на месте в зажиме проводов.
Электрическая схема
Таблица компонентов электрической схемы
: Клеммная колодка : Электропроводка
: Разъем : Концевой вывод
: Соединение
BLK : Черный ORG : Оранжевый
BLU : Синий RED : Красный
BRN : Коричневый WHT : Белый
GRN : Зеленый YLW : Желтый
Примечания
: Требования к электропитанию приведены на паспортной табличке агрегата.
: OUTDOOR Наружный
: CONDENSER Конденсатор
: DISCHARGE Нагнетание
Удалите изоляцию
с провода до этого
места.
Слишком длинный участок без изоляции
может привести к поражению электрическим
током или к утечке тока.
Правильно Неправильно
Правильно Неправильно
Удаление изоляции с провода на клеммной колодке
Многожильный
провод
Круглый обжимной
наконечник
C400, C405............ Конденсатор
DB1........................ Диодный мост
E1, E2, HL1, HN1,
HR1, HR2, MR30_A,
MR30_B................. Разъем
E1H........................ Нагреватель
FU1, FU2, FU3 ...... Предохранитель
IPM1 ...................... Интеллектуальный блок питания
L............................. Фаза
L1........................... Змеевик
L1R ........................ Реактор
M1C ....................... Электродвигатель компрессора
M1F........................ Электродвигатель вентилятора
MR30, MRCW,
MRM10 .................. Магнитное реле
N ............................Нейтраль
PCB1......................Печатная плата
PS ..........................Источник питания
Q1L ........................Устройство защиты от перегрузки
R1T, R2T, R3T .......Термистор
S20, S30, S40, S50,
S71, S80, S90........Разъем
SA1 ........................Импульсный разрядник
V2, V3, V150..........Варистор
X1M........................Клеммная колодка
X12A ......................Приостановка питания
Y1E ........................Змеевик электронного терморегулирующего
вентиля
Y1R ........................Змеевик обратного электромагнитного клапана
Z1C, Z2C, Z3C.......Ферритовый сердечник
........................Защитное заземление
3PRU381941-1A.book Page 13 Thursday, May 28, 2015 9:17 AM
