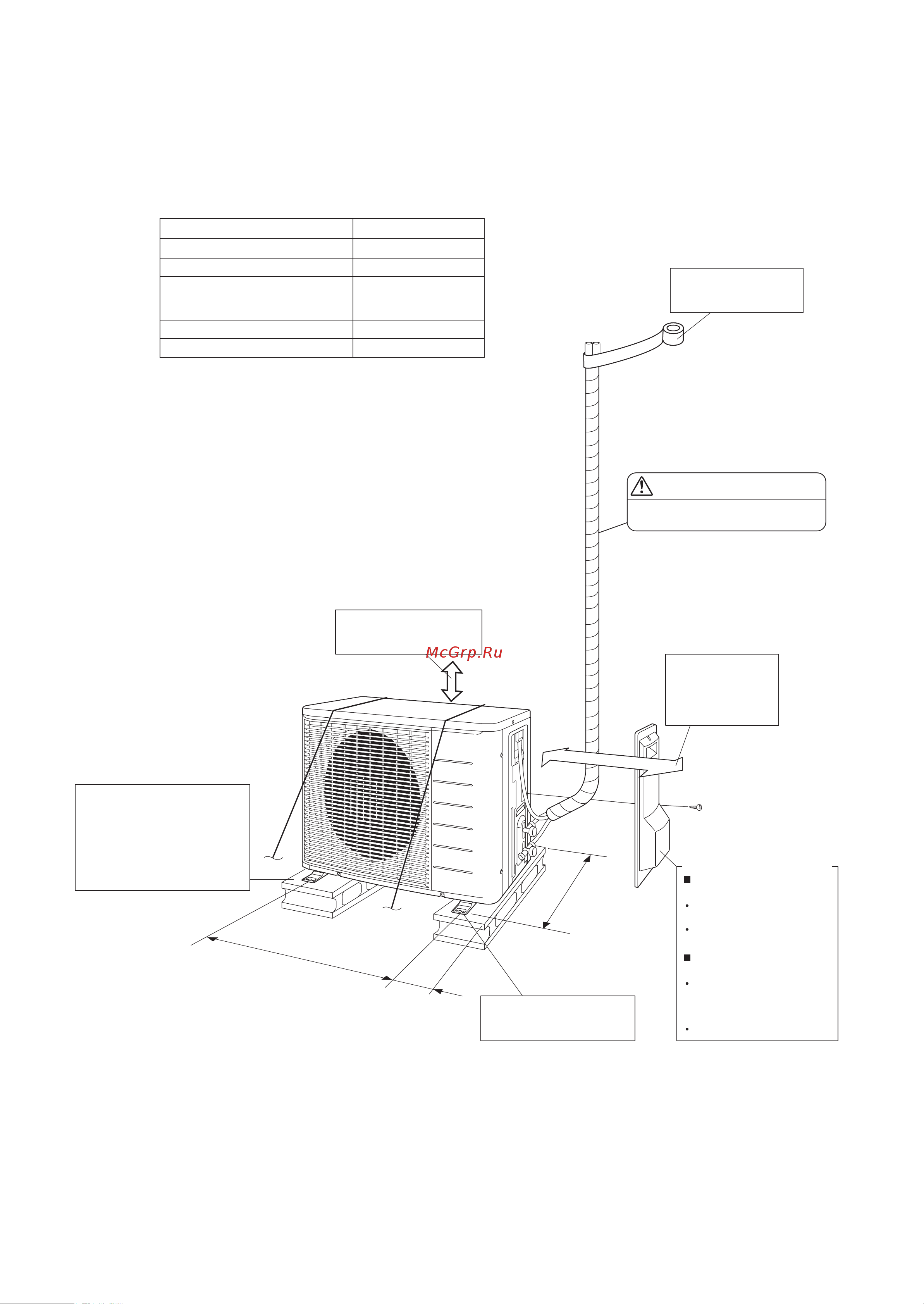

Монтажный чертеж наружного
агрегата
*
**
*
(Центры
отверстий под
болты опор)
3
1
1
574
(Центры отверстий
под болт
ы опор)
(От
края
агрегата)
105,5
Наружный диаметр 9,5 мм
Газовая трубка
Жидкостная линия
Наружный диаметр 6,4 мм
20 г/м
15 м
20 мМакс. допустимая длина трубопровода
Макс. допустимая высота трубопровода
Дополнительный хладагент,
необходимый для участка трубопровода
свыше 10 м.
Оберните изоляционную
трубу снизу доверху
внешней обмоткой.
В местах с плохим дренажем
используйте для наружного
агрегата блочное основание.
Отрегулируйте высоту опор
так, чтобы агрегат располагался
горизонтально. В противном
случае возможна утечка воды
или образование луж.
Если агрегат может упасть,
используйте болты опор или
проволоку.
250 мм от стены
единицы измерения: мм
Снятие крышки
запорного вентиля
Отвинтите винт на
крышке запорного вентиля.
Сдвиньте вниз
и снимите крышку.
Установка крышки
запорного вентиля
Чтобы установить, вставьте
верхнюю часть крышки
запорного вентиля
в наружный агрегат.
Затяните винты.
Крышка запорного вентиля
Оставьте место для
обслуживания
трубопроводов
и электрических
компонентов.
1,5 мМин. допустимая длина трубопровода
Добавьте надлежащее количество дополнительного хладагента.
В противном случае возможно уменьшение производительности.
** Предлагаемая наименьшая длина трубы 1,5 м позволяет устранить
шум от наружного агрегата и вибрацию.
(Механический шум и вибрация могут возникать в зависимости
от варианта монтажа агрегата и среды, в которой он используется.)
Когда подсоединяется внутренний агрегат FVXS, наименьшая
длина трубы должна составлять приблизительно 2,5 м.
ПРЕДОСТЕРЕЖЕНИЕ
**Используйте трубу длиной
от 1,5 до 20 м.
Оставьте 300 мм
рабочего пространства
под поверхностью потолка.
