Daikin FCQ35B8V1 [5/16] Инструкция по монтажу
![Daikin FCQ71B8V3B [5/16] Инструкция по монтажу](/views2/1785865/page5/bg5.png)
FHYCP + FCQ
Внутренний блок кондиционера серии «Split»
4PW23696-1
Инструкция по монтажу
1
Содержание Страница
Перед монтажом..............................................................................1
Выбор места установки................................................................... 2
Предварительные операции перед монтажом..............................3
Монтаж воздуховода для подмеса наружного воздуха...............3
Монтаж внутреннего блока ............................................................3
Рекомендации по монтажу труб хладагента................................. 4
Рекомендации по монтажу дренажных труб ................................5
Монтаж электропроводки ..............................................................6
Электрические соединения и задание параметров на пульте
управления.......................................................................................6
Примеры электрических соединений............................................ 7
Настройки пульта управления по месту .......................................7
Установка декоративной панели...................................................9
Тестовый запуск ..............................................................................9
Электрическая схема ................................................................... 11
Перед монтажом
■ Не распаковывайте блоки кондиционера, пока они не
доставлены на место установки. Если распаковка все же
неизбежна, при подъеме блоков обязательно подложите
под стропы прокладки из мягкого материала, чтобы
исключить возможность повреждения оборудования.
■ Дополнительные сведения, не вошедшие в настоящую
инструкцию, можно найти в инструкции по установке
наружного блока.
■ Особого внимания требует применение хладагентов серии
R-407С:
- Наружные блоки, входящие в систему должны быть
специально предназначены для хладагента R-407C.
- Если использовать блоки, рассчитанные на применение
хладагента R22, R-410A система не сможет нормально
работать.
■ Особого внимания требует применение хладагентов серии
R-410A:
- Наружные блоки, входящие в систему должны быть
специально предназначены для хладагента R-410A.
- Если использовать блоки, рассчитанные на применение
хладагента R22, R-407C система не сможет нормально
работать.
Меры предосторожности
■ Не устанавливайте и не эксплуатируйте кондиционер в по-
мещениях, обладающих перечисленными ниже свойствами.
-В местах для хранения маслопродуктов, содержащих
пары или взвеси масел, например, в кухонных помеще-
ниях. (Могут пострадать пластиковые детали блоков.)
-В местах с повышенным содержанием вызывающих
коррозию газов, например, паров сернистых соедине-
ний. (Это может вызвать повреждение медных трубо-
проводов мест спайки.)
-В местах с повышенным содержанием горючих газов,
например, паров растворителей или бензина.
-Вблизи электроприборов, излучающих электромагнит-
ные волны. (Это ведет к сбоям в системе управления
кондиционера.)
-В местах с повышенным содержанием солей в атмо-
сфере, например, на морском берегу, и там, где воз-
можны значительные колебания напряжения в сети
питания (например, на заводах и фабриках). Системы
данного типа также не рассчитаны на применение на
транспортных средствах и судах.
■ При выборе места установки Вам поможет бумажный
трафарет, прилагаемый к блокам кондиционера.
■ Вспомогательное оборудование не следует монтировать
непосредственно на корпусе кондиционера. При сверлении
отверстий в корпусе можно повредить электрические
кабели, что чревато возгоранием.

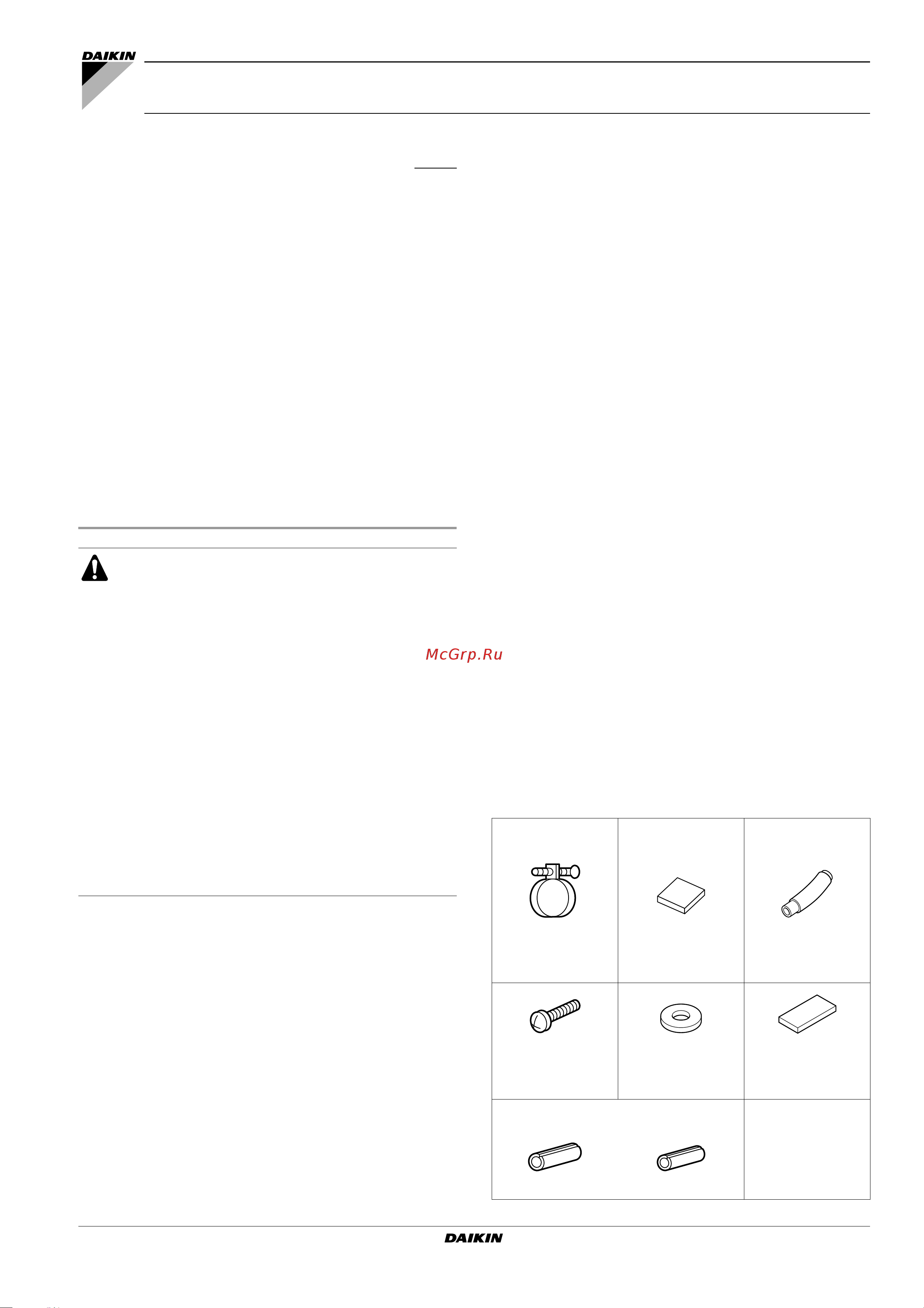

Комплект поставки
Убедитесь, что в комплект поставки входит следующие
оборудование.
FHYCP
FCQ
Внутренний блок кондиционера серии «Split»
Инструкция по монтажу
ПЕРЕД УСТАНОВКОЙ СИСТЕМЫ ВНИМАТЕЛЬНО
ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.
ХРАНИТЕ ЕЕ В ДОСТУПНОМ МЕСТЕ, ЧТОБЫ БЫЛО
ЛЕГКО ПОЛУЧИТЬ НЕОБХОДИМУЮ СПРАВКУ.
НЕВЕРНАЯ УСТАНОВКА СИСТЕМЫ, НЕПРАВИЛЬ-
НОЕ ПОДКЛЮЧЕНИЕ ОСНОВНОГО ОБОРУДОВАНИЯ
И ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ МОГУТ
ПРИВЕСТИ К ПОРАЖЕНИЮ ЭЛЕКТРОТОКОМ,
КОРОТКОМУ ЗАМЫКАНИЮ, ПРОТЕЧКАМ ЖИД-
КОСТИ, ВОЗГОРАНИЮ ИЛИ ИНОМУ УЩЕРБУ.
УБЕДИТЕСЬ, ЧТО ПРИМЕНЯЕМОЕ ДОПОЛНИ-
ТЕЛЬНОЕ ОБОРУДОВАНИЕ ИЗГОТОВЛЕНО
КОМПАНИЕЙ DAIKIN И ПРЕДНАЗНАЧЕНО ИМЕННО
ДЛЯ ДАННОЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ.
ОБОРУДОВАНИЕ УСТАНАВЛИВАЕТСЯ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ,
ИЗУЧИВШИМИ НАСТОЯЩУЮ ИНСТРУКЦИЮ.
ЕСЛИ ПРИ УСТАНОВКЕ СИСТЕМЫ ВОЗНИКАЮТ
СОМНЕНИЯ, ОБРАТИТЕСЬ ЗА СОВЕТОМ И ДОПОЛ-
НИТЕЛЬНОЙ ИНФОРМАЦИЕЙ К ПРЕДСТАВИТЕЛЮ
КОМПАНИИ DAIKIN.
Применяется также
как упаковочный
материал
Зажим
1 шт.
Бумажный трафарет
для установки
кондиционера
1 шт.
Дренажный шланг
1 шт.
Винты М5
Для бумажного
трафарета
4 шт.
Шайбы для
подвесных скоб
8 шт.
Уплотнительные
элементы
2 шт.
Теплоизоляция для соединения труб
По 1 шт. для каждого соединения
Прочее: инструкции
по монтажу и
эксплуатации
для газовой трубы для жидкостной трубы
