2 Закрепите бумажный трафарет. (Только для новых
потолков.)
-Трафарет укажет расположение отверстий в потолке.
Проконсультируйтесь с представителями строительной
организации о конструкции потолка.
- На трафарете указан центр потолочной ниши. Центр
блока отмечен также на его корпусе.
- После распаковки трафарета прикрепите его с помощью
прилагаемых винтов к блоку, как показано на рисунке 7.
- Изменяйте высоту блока до тех пор, пока она не будет
соответствовать указанию на рисунок 7.
3 Добейтесь правильного положения блока.
(См. «Предварительные операции перед монтажом» на
странице 3.)
4 Убедитесь, что блок установлен горизонтально.
- Не допускайте перекоса блока. Внутренний блок имеет
встроенный дренажный насос с поплавковым датчиком
уровня. (Если блок наклонен в сторону, противополож-
ную направлению стекания конденсата, поплавковый
датчик будет работать неверно, что приведет к вытека-
нию конденсата из блока.)
-С помощью уровня или виниловой трубки, заполненной
водой, убедитесь, что все четыре угла блока располо-
жены в горизонтальной плоскости, как показано на
рисунке 14.
5 Снимите бумажный трафарет. (Только для новых потолков.)

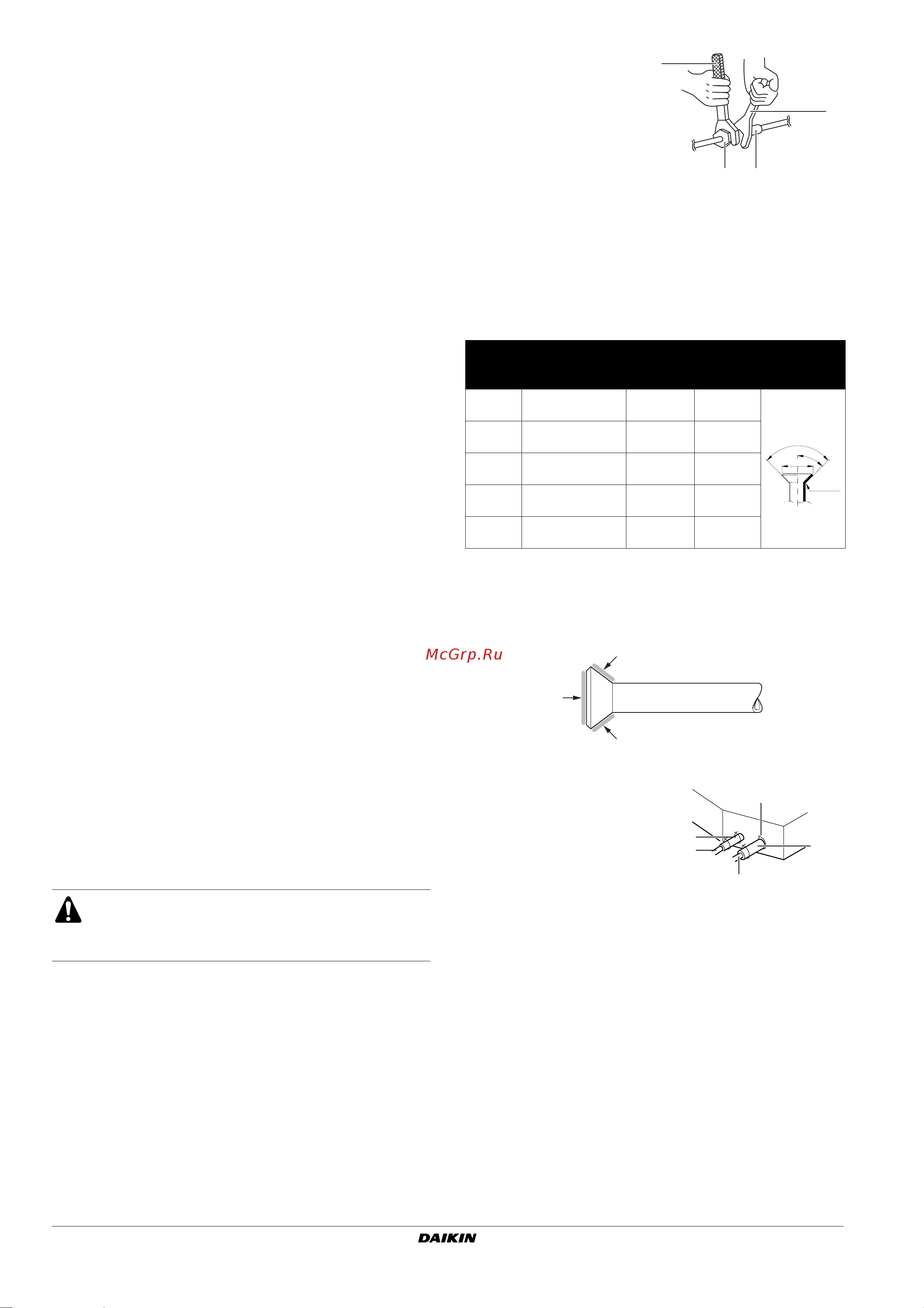

Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано
в прилагаемой к нему инструкции по монтажу.
Прежде, чем приступать к работам по монтажу труб, выясните,
какой тип хладагента применяется в данной системе.
■ Применяйте инструменты и материалы, совместимые
с хладагентом, используемым в данной системе.
■ Если это — хладагент R-407C или R-410A, для смазки
развальцованного конца трубы используйте только
эфирное или полиэфирное масло.
■ Чтобы внутрь трубы не попали пыль, влага или посто-
ронние предметы, сплющите конец трубы или заклейте его
липкой лентой.
■ Наружный блок заправлен хладагентом.
■ При подключении труб к блоку или отсоединении труб от
него применяются два гаечных ключа: обычный и
динамометрический.
■ Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.
■ Размеры развальцованных торцов труб, накидных гаек и
значения механического момента при их затяжке указаны в
Та б лице 1. (Превышение указанного усилия при затяжке
гаек ведет к повреждению места соединения и протечке
хладагента.)
Та б лица 1
На наружную и внутреннюю поверхность развальцованной части
трубы нанесите охлаждающее эфирное или полиэфирное масло.
Перед затяжкой накидной гайки наживите ее, сделав 3 - 4
оборота рукой.
Эфирное или полиэфирное масло наносится сюда.
■ Проверьте место соединения на утечку газообразного
хладагента, затем теплоизолируйте его.
■ Если во время прокладки трубопровода произошла утечка
хладагента, немедленно проветрите помещение.
■ Убедитесь, что утечки газообразного хладагента нет.
1 Регулировка высоты подвески блока
2 Материал потолка
3 Бумажный трафарет
4 Размещение бумажного трафарета (поставляется вместе с
блоком)
5 Центр потолочной ниши
6 Центр блока
8 Винты (входят в комплект поставки блока)
1 Уровень воды
2 Виниловая трубка
Работы по прокладке трубопроводов должны
проводиться квалифицированными специалистами и
отвечать требованиям местных и государственных
регламентирующих документов.
1 Динамометрический
ключ
2 Обычный ключ
3 Соединение труб
4 Накидная гайка
Размер развальцованного торца трубы А (мм)
Диаметр
труб
Момент затяжки R-407C R-410A
Форма
развальцовки
Ø6,4
14,2~17,2 N•m
(144~176 kgf•cm)
8,3~8,7 8,7~9,1
Ø9,5
32,7~39,9 N•m
(333~407 kgf•cm)
12,0~12,4 12,8~13,2
Ø12,7
49,5~60,3 N•m
(504~616 kgf•cm)
15,4~15,8 16,2~16,6
Ø15,9
61,8~75,4 N•m
(630~770 kgf•cm)
18,6~19,0 19,3~19,7
Ø19,1
97,2~118,6 N•m
(990~1210 kgf•cm)
22,9~23,3 —
1 Жидкостная труба
2 Газовая труба
3 Теплоизоляция места
подключения жидкостной
трубы (изоляционный
материал входит в
комплект поставки блока)
4 Теплоизоляция места
подключения газовой
трубы (изоляционный
материал входит в
комплект поставки блока)
5 Зажимы (по 2 зажима на
каждый теплоизолирую-
щий элемент)
2
3
1
4
R0.4~0.8
45°
±2
90°
±2
A
5
4
2
1
3
