5 Руководство по применению
Руководство по применению для установщика
16
ERLQ004~008CA + EHVH04+08S18+26CBV
Daikin Altherma – низкотемпературный раздельный
4P449975-1C – 2018.07
Пример: Если система теплового насоса используется для
нагрева одного пола при одинаковых нагревательных приборах
для всех помещений.
Подогрев полов или радиаторы –
термостатные клапаны
При обогреве помещений с помощью подогрева полов или
радиаторов обычным способом является контроль температуры
главного помещения через термостат (это может быть как
интерфейс пользователя, так и внешний термостат помещения),
а остальные помещения будут контролироваться так
называемыми термостатными клапанами, которые открываются
или закрываются в зависимости от температуры в помещении.

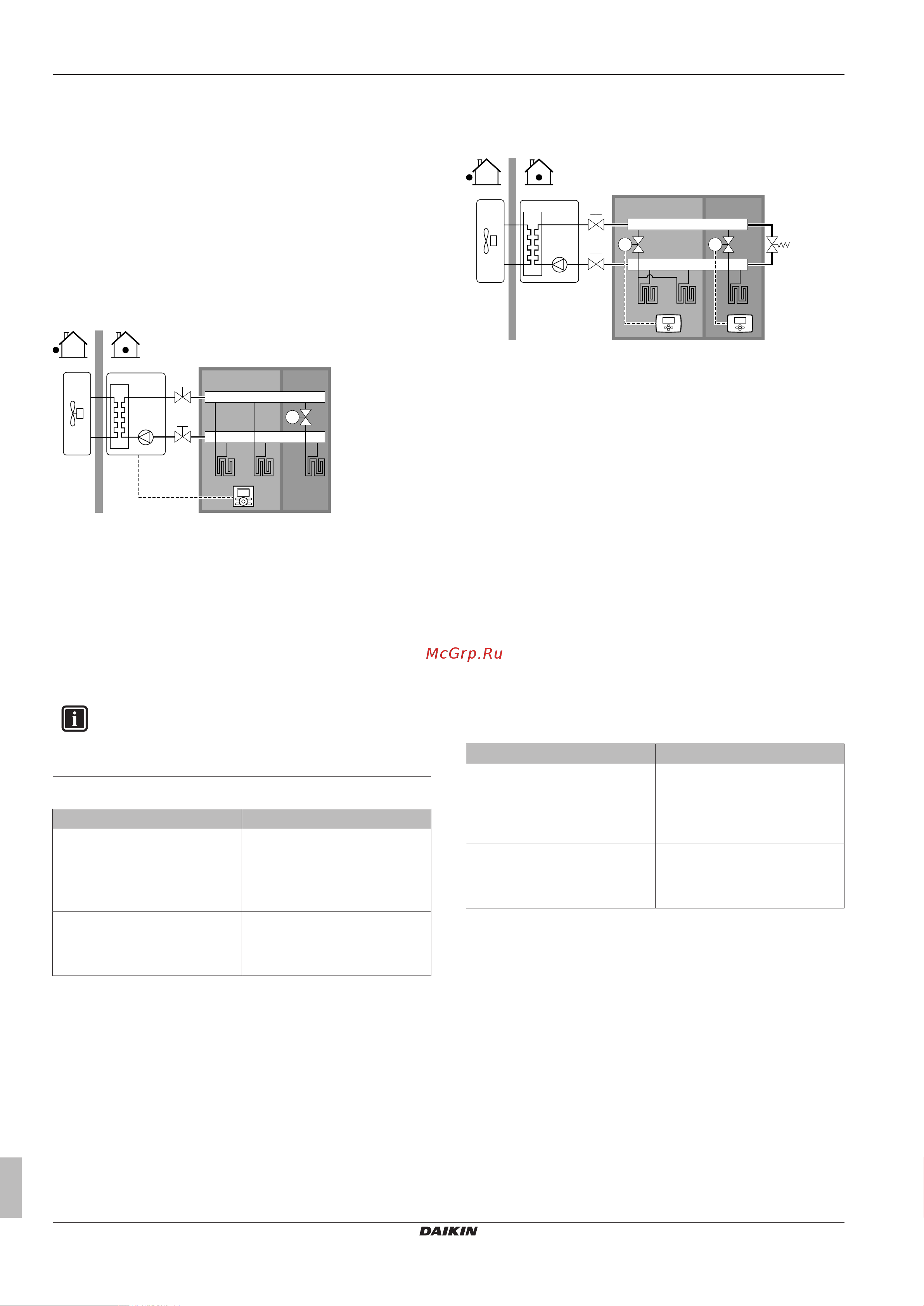

Настройка
T
B C
A
a
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя
▪ Подогрев полов главного помещения непосредственно
соединен с внутренним агрегатом.
▪ Температура в главном помещении контролируется
интерфейсом пользователя, используемым в качестве
термостата.
▪ Термостатный клапан устанавливается до подогрева полов в
других помещениях.
ИНФОРМАЦИЯ
Подумайте о ситуациях, когда главное помещение
обогревается другим источником тепла. Пример:
камины.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
2 (Контроль RT): управление
блоком определяется на
основе окружающей
температуры интерфейса
пользователя.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Преимущества
▪ Экономичность. НЕТ необходимости в дополнительном
внешнем комнатном термостате.
▪ Простота. Такая же установка, как для одного помещения, но
с термостатными клапанами.
Подогрев полов или радиаторы –несколько
внешних термостатов помещения
Настройка
M2
B C
A
a
b
a
M1
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний термостат помещения
b Байпасный клапан
▪ В каждом помещении устанавливается запорный вентиль
(приобретается на месте) во избежание подачи выходящей
воды при отсутствии запроса на нагрев.
▪ Байпасный клапан устанавливается с целью обеспечения
рециркуляции воды в случае, если все запорные вентили
закрыты. Чтобы гарантировать надежную работу, обеспечьте
минимальный расход воды согласно таблице “Проверка
объема и расхода воды” из раздела "6.4 Подготовка
трубопроводов воды"на стр.28.
▪ Режим работы в помещении определяется интерфейсом
пользователя, подключенным к внутреннему агрегату.
Помните, что режим работы каждого термостата помещения
устанавливается в соответствии с внутренним агрегатом.
▪ Термостаты помещения соединены с запорными вентилями,
но НЕ должны подсоединяться к внутреннему агрегату. Из
внутреннего агрегата постоянно поступает вода на выходе,
что дает возможность программировать расписание воды на
выходе.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
0 (Контроль LWT): управление
блоком определяется на
основе температуры воды на
выходе.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Преимущества
По сравнению с подогревом полов или радиаторами в одном
помещении:
▪ Комфорт. С помощью комнатных термостатов можно
установить требуемую температуру в помещении, в том числе
по расписанию.
