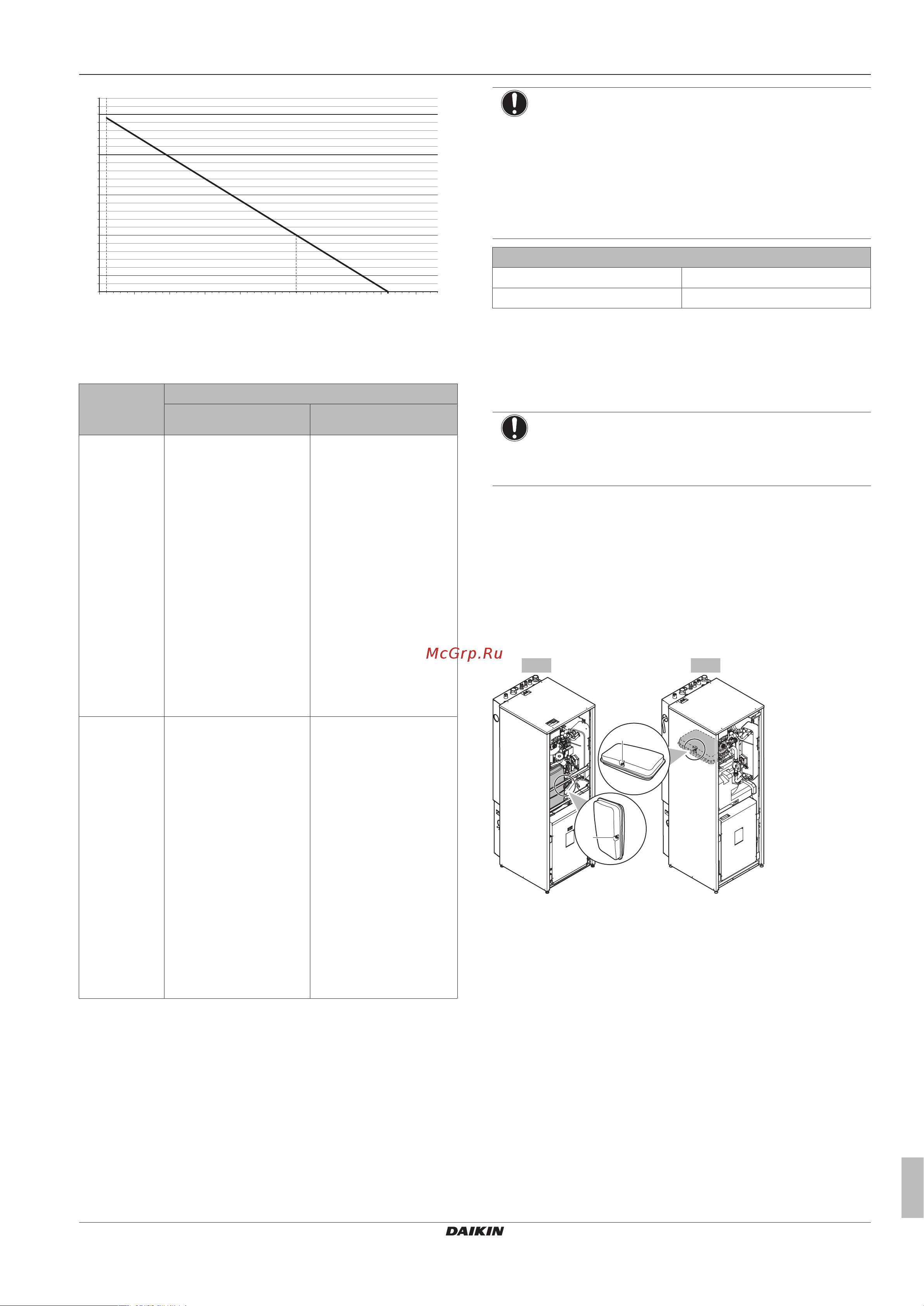

6 Подготовка
Руководство по применению для установщика
31
ERLQ004~008CA + EHVH04+08S18+26CBV
Daikin Altherma – низкотемпературный раздельный
4P449975-1C – 2018.07
0.3
0.5
1
1.5
2
2.5
100500
10
150 200 250 300 350 400 450
a
b
a Предварительное давление (бар)
b Максимальный объем воды (л)
Пример: максимальный объем воды и предварительное
давление в расширительном баке
Разница
высот
установки
(a)
Объем воды
≤280л >280л
≤7м Корректировки
предварительного
давления не требуется.
Сделайте следующее:
▪ Уменьшите
предварительное
давление в
соответствии с
требуемой разницей
в высоте установки.
Предварительное
давление должно
уменьшаться на
0,1 бар на каждый
метр ниже 7м.
▪ Проверьте, чтобы
объем воды НЕ
превышал
максимально
допустимого.
>7м Сделайте следующее:
▪ Увеличьте
предварительное
давление в
соответствии с
требуемой разницей
в высоте установки.
Предварительное
давление должно
увеличиваться на
0,1 бар на каждый
метр выше 7м.
▪ Проверьте, чтобы
объем воды НЕ
превышал
максимально
допустимого.
Расширительный бак
внутреннего агрегата
слишком мал для
данной установки. В
таком случае
рекомендуется
установить
дополнительный бак
снаружи блока.
(a) Разница высот установки (м) между высотой самой
высокой точки контура циркуляции воды и высотой
внутреннего агрегата. Если внутренний агрегат
находится в самой высокой точке установки, то разница
высот считается равной 0м.
Минимальный расход
Убедитесь в том, что минимальный расход (необходимый во
время размораживания/работы резервного нагревателя (если
применимо)) в установке обеспечивается при любых условиях.
ПРИМЕЧАНИЕ
Когда управление циркуляцией в каждом или в
определенном контуре нагрева помещения
осуществляется посредством дистанционно
управляемых клапанов, важно поддерживать
минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода,
формируется ошибка расхода 7H (нет нагрева или
работы).
Минимально допустимый расход
Модели 04+08 12л/мин
Модели 11+16 15л/мин
См. рекомендуемую процедуру в разделе "9.4 Перечень
проверок во время пуско-наладки"на стр.85.
6.4.4 Изменение предварительного
давления в расширительном баке
ПРИМЕЧАНИЕ
Регулировка предварительного давления в
расширительном баке должна выполняться только
лицензированным монтажником.
Когда требуется изменить созданное по умолчанию давление в
расширительном баке (1бар), соблюдайте следующие правила:
▪ Для создания предварительного давления в расширительном
баке используйте только осушенный азот.
▪ Создание в расширительном баке ненадлежащего давления
приведет к сбоям в работе системы.
Изменение предварительного давления в расширительном баке
производится путем выпуска или повышения давления азота
через клапан Шредера в расширительном баке.
180 l
260 l
a
a
a Клапан Шредера
6.4.5 Проверка объема воды: примеры
Пример 1
Внутренний агрегат установлен на 5 м ниже самой высокой
точки в контуре циркуляции воды. Общий объем воды в контуре
составляет 100л.
Никаких действий или корректировки не требуется.
Пример 2
Внутренний агрегат установлен в самой высокой точке в контуре
циркуляции воды. Общий объем воды в контуре составляет
350л.
Действия:
