5 Руководство по применению
Руководство по применению для установщика
18
ERLQ004~008CA + EHVH04+08S18+26CBV
Daikin Altherma – низкотемпературный раздельный
4P449975-1C – 2018.07
В данном документе:
Основная зона — это зона с наименьшей расчетной
температурой
Дополнительная зона — это зона с наибольшей расчетной
температурой
ПРЕДОСТЕРЕЖЕНИЕ
При наличии более чем одной зоны воды на выходе
необходимо ВСЕГДА устанавливать станцию
смесительного клапана в главной зоне, чтобы снизить
(при нагреве) температуру воды на выходе при запросе
в дополнительной зоне.
Типичный пример:
Помещение (зона) Нагревательные приборы:
расчетная температура
Гостиная (основная зона) Нагрев полов: 35°C
Спальные помещения
(дополнительная зона)
Конвекторы тепловогонасоса:
45°C

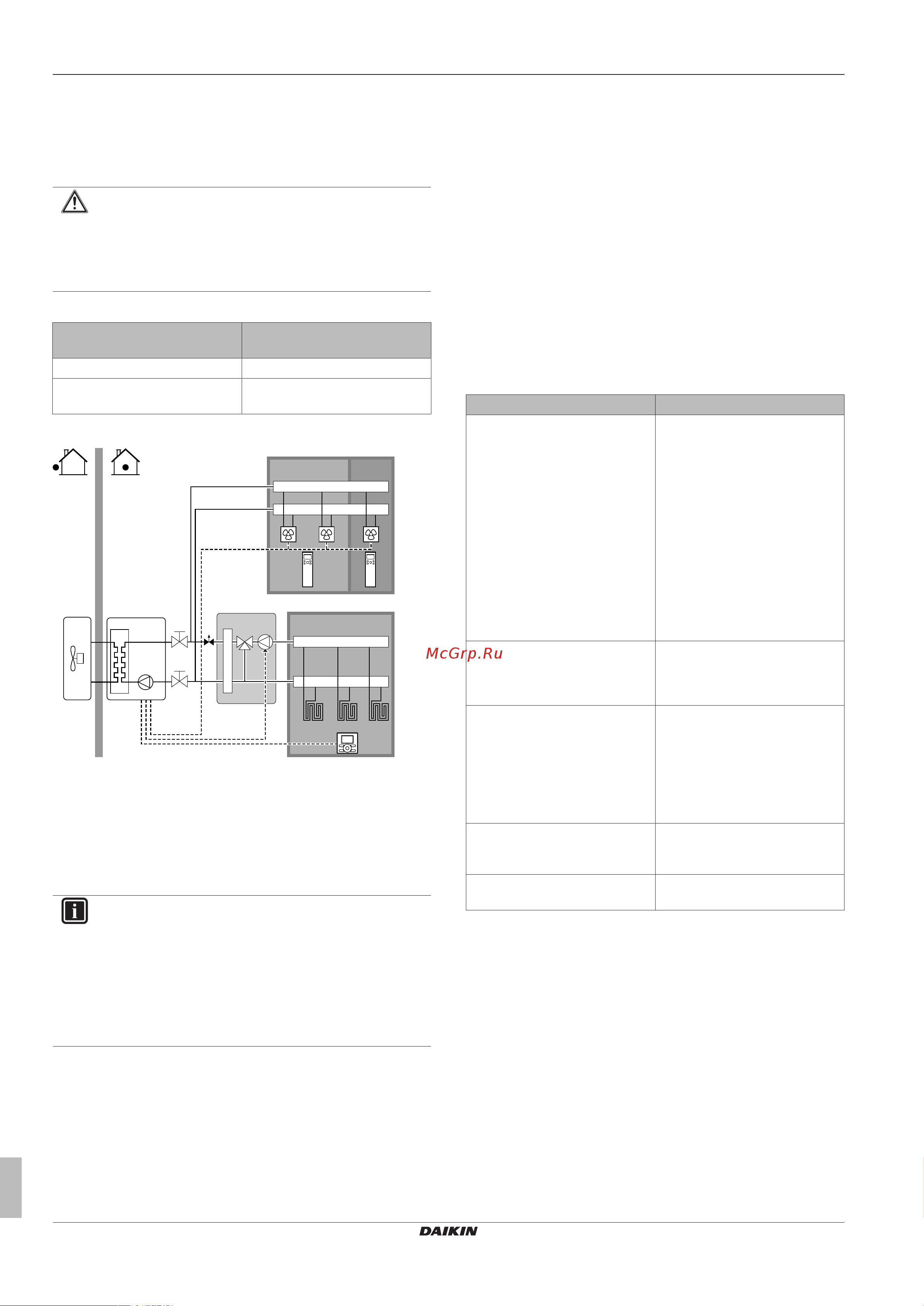

Настройка
B
A
a a
C
E
D
b
c
d
A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
E Помещение 3
a Пульт дистанционного управления конвекторов
тепловогонасоса
b Интерфейс пользователя
c Станция смесительного клапана
d Вентиль регулировки давления
ИНФОРМАЦИЯ
Вентиль регулировки давления должен быть
установлен перед станцией смесительного клапана.
Это необходимо для того, чтобы обеспечить
правильный баланс расхода воды между основной
температурной зоной выходящей воды и
дополнительной температурной зоной выходящей
воды в зависимости от требуемой емкости воды в
обеих температурных зонах.
Для основной зоны:
Станция смесительного клапана устанавливается до
подогрева полов.
Насос станции смесительного клапана управляется
сигналом ВКЛ/ВЫКЛ внутреннего агрегата (X2M/5 и X2M/7;
нормально закрытый выход запорного вентиля).
Температура в помещении контролируется интерфейсом
пользователя, который используется как комнатный
термостат.
Для дополнительной зоны:
Конвекторы теплового насоса непосредственно
подсоединены к внутреннему агрегату.
Нужная температура в помещении устанавливается через
пульт дистанционного управления конвекторов
тепловогонасоса для каждого помещения.
Сигналы запроса на нагрев каждого конвектора теплового
насоса параллельно соединяются с цифровым входом
внутреннего агрегата (X2M/1 и X2M/4). Внутренний агрегат
подает нужную дополнительную температуру воды на
выходе только при наличии фактического запроса.
Режим работы в помещении определяется интерфейсом
пользователя, подключенным к внутреннему агрегату.
Помните, что режим работы каждого пульта дистанционного
управления конвекторов тепловогонасоса устанавливается в
соответствии с внутренним агрегатом.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
#: [A.2.1.7]
Код: [C-07]
2 (Контроль RT): управление
блоком определяется на
основе окружающей
температуры интерфейса
пользователя.
Внимание!
Основное помещение =
интерфейс пользователя
используется в качестве
комнатного термостата
Прочие помещения =
внешний комнатный
термостат
Число зон температуры воды:
#: [A.2.1.8]
Код: [7-02]
1 (2 зоны LWT): основная +
дополнительная
Для конвекторов
тепловогонасоса:
Внешний комнатный термостат
для дополнительной зоны:
#: [A.2.2.5]
Код: [C-06]
1 (Термост.ВКЛ/ВЫК): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата.
Выход запорного вентиля Устанавливается, чтобы
следовать запросу термостата
основной зоны.
На станции смесительного
клапана
Задайте требуемую основную
температуру воды на выходе.
Преимущества
Комфорт.
Функции интеллектуального комнатного термостата
позволяют увеличивать или уменьшать нужную
температуру воды на выходе на основе фактической
температуры в помещении (модуляция).
Сочетание двух систем нагревательных приборов
обеспечивает превосходный комфорт при нагреве полов и
быстрый нагрев воздуха конвекторами теплового насоса
(например, в гостиной используется нагрев полов, а в
спальне —конвектор (отсутствует непрерывный нагрев)).
