4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
10
EPGA11~16DAV3 + EABH/X16DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556069-1 – 2019.02
b Приложение для опционного оборудования
c Руководство по монтажу внутреннего агрегата
d Руководство поэксплуатации
e Уплотнительное кольцо для запорного клапана
f Запорный клапан
g Перепускной клапан избыточного давления
h Настенный кронштейн
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Обозначение наружного агрегата
▪ Обозначение внутреннего агрегата
▪ Совместное использование наружного агрегата и
дополнительного оборудования
▪ Совместное использование внутреннего агрегата и
дополнительного оборудования
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.

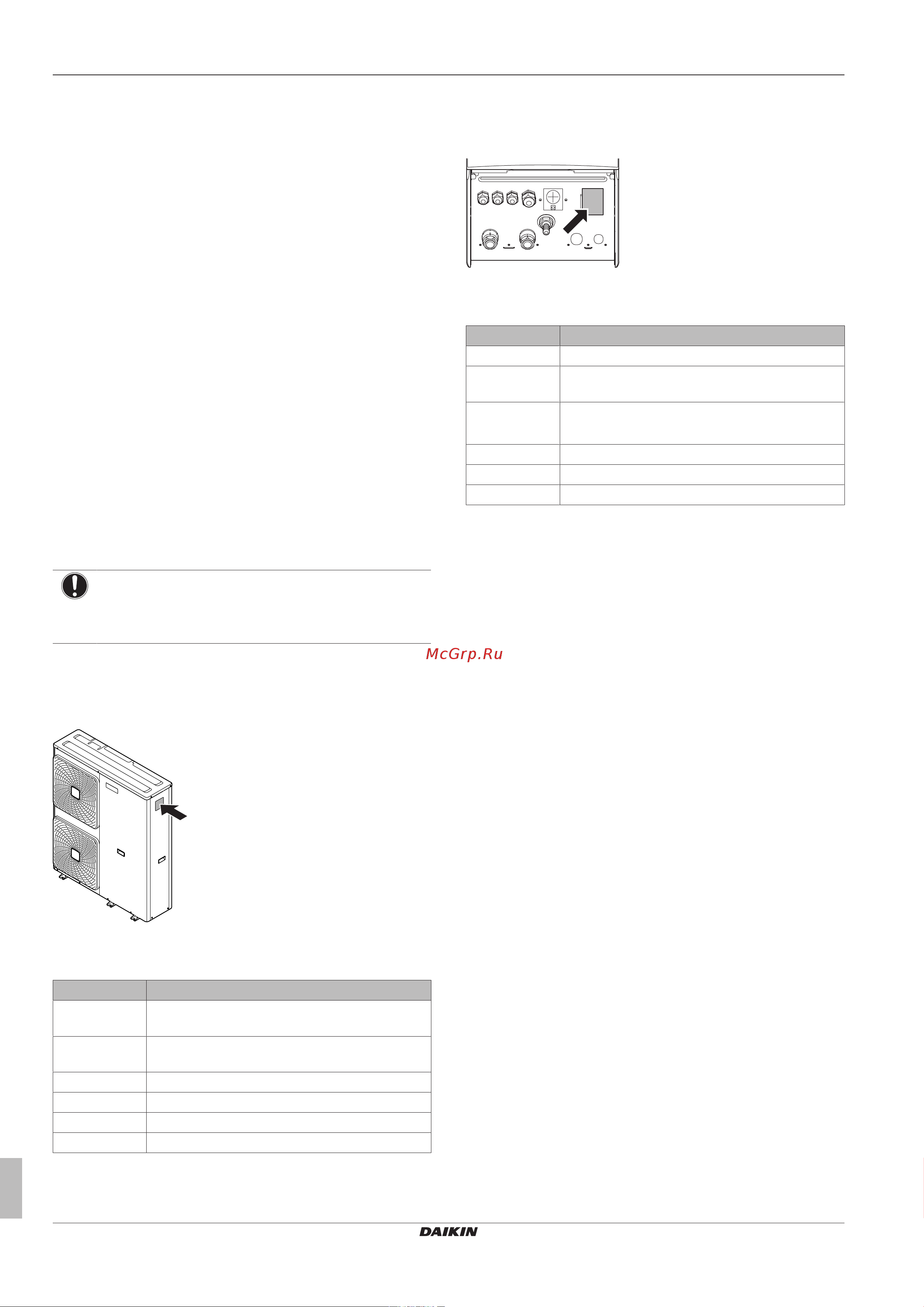

4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: EPGA11DAV3
Код Объяснение
EP Наружный агрегат сплит-системы с тепловым
насосом, исполнение для стран Европы
G Средняя температура воды— окружающая
зона: −10~−20°C
A Хладагент R32
11 Класс производительности
DA Модельный ряд
V3 Электропитание
4.2.2 Идентификационная табличка:
Внутренний блок
Местоположение
Идентификация модели
Пример: EABH16DA6V
Код Описание
E Европейская модель
AB Настенный гидромодуль сплит-системы с
отдельным резервуаром
H H=только нагрев
X=нагрев/охлаждение
16 Класс производительности
DA Модельный ряд
6V Модель резервного нагревателя
4.3 Комбинации агрегатов и
дополнительного оборудования
4.3.1 Возможные опции для наружного
агрегата
Нагреватель поддона (EKBPH140L7)
▪ Предотвращает обледенение поддона.
▪ Рекомендуется в зонах с низкой окружающей температурой и
высокой влажностью.
Порядок монтажа приводится в руководстве по монтажу
нагревателя поддона.
4.3.2 Возможные опции для внутреннего
агрегата
Интерфейс пользователя, используемый в качестве
комнатного термостата (BRC1HHDA)
▪ В качестве комнатного термостата используется интерфейс
пользователя подключенный к внутреннему агрегату.
▪ Интерфейс пользователя, используемый в качестве
комнатного термостата, должен устанавливаться в
помещении, которое требуется контролировать.
Порядок монтажа приводится в руководстве по монтажу и
эксплуатации используемого в качестве комнатного термостата
интерфейса пользователя.
Комнатный термостат (EKRTWA, EKRTR1)
Дополнительный термостат помещения подсоединяется к
внутреннему агрегату. Этот термостат может быть проводным
(EKRTWA) или беспроводным (EKRTR1).
Порядок монтажа приведен в руководстве по монтажу
комнатного термостата и в приложении для дополнительного
оборудования.
Дистанционный датчик для беспроводного термостата
(EKRTETS)
Внутренний беспроводной датчик температуры (EKRTETS)
используется только вместе с беспроводным термостатом
(EKRTR1).
