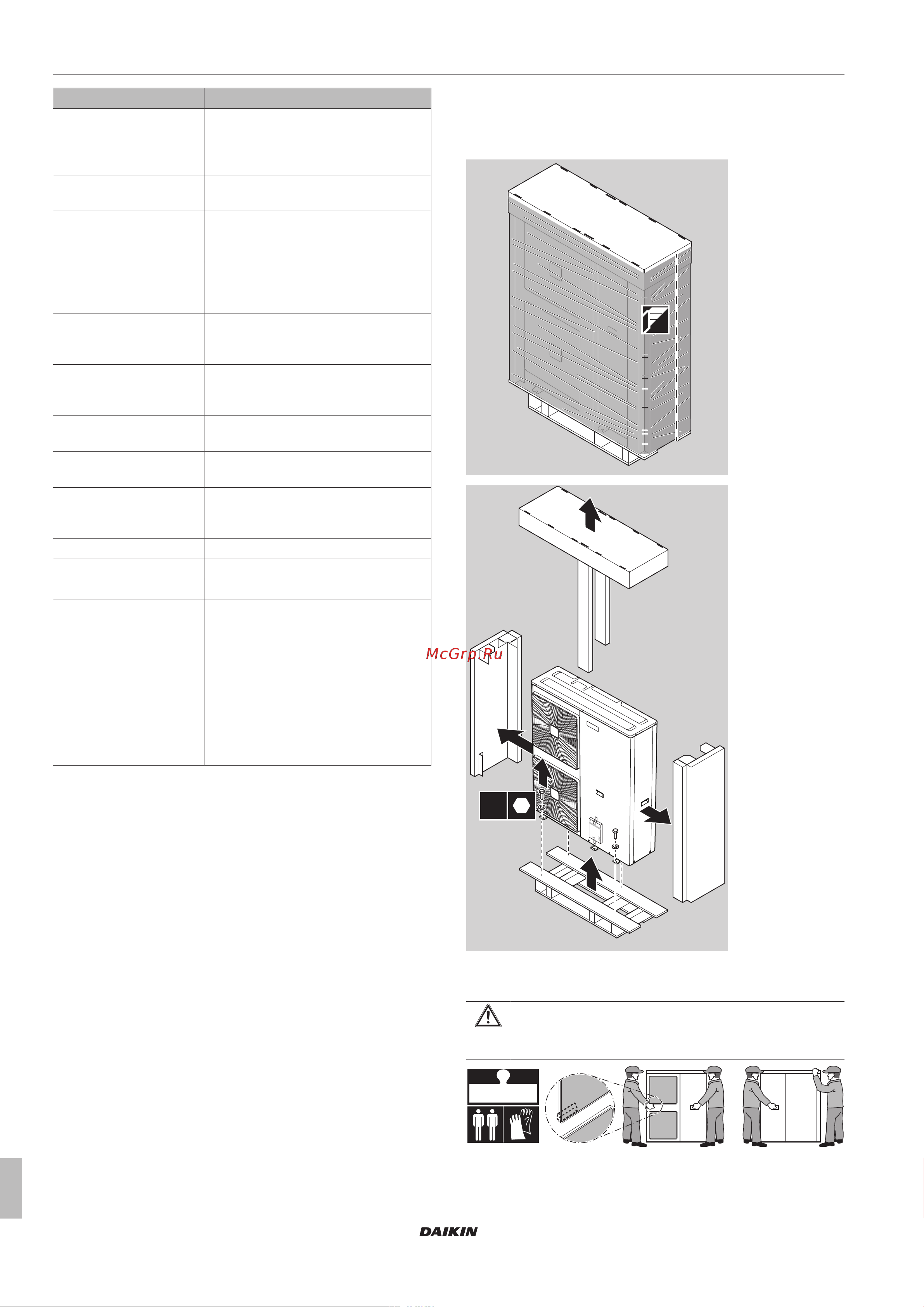

3 Информация о блоке
Руководство по применению для установщика
8
EPGA11~16DAV3 + EABH/X16DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556069-1 – 2019.02
Глава Описание
Информация об
агрегатах и
дополнительном
оборудовании
▪ Обозначение блоков
▪ Возможные комбинации агрегатов
и дополнительного оборудования
Руководство по
применению
Различные варианты монтажа
системы
Подготовка Рекомендуемые действия и
сведения, необходимые перед
выездом на место монтажа
Монтаж Порядок действий и необходимые
сведения, касающиеся монтажа
системы
Конфигурирование Порядок действий и необходимые
сведения, касающиеся настройки
системы после монтажа
Пуско-наладка Порядок действий и необходимые
сведения, касающиеся пуско-наладки
системы после настройки
Передача потребителю Передаваемые компоненты и
инструктаж потребителя
Техническое и иное
обслуживание
Порядок технического и иного
обслуживания блоков
Возможные
неисправности и
способы их устранения
Порядок действий в случае
возникновения проблем
Утилизация Порядок утилизации системы
Технические данные Технические характеристики системы
Глоссарий Определение терминов
Таблица местных
настроек
Таблица должна быть заполнена
установщиком и сохранена для
использования в будущем в качестве
справочного материала
Внимание! В справочном
руководстве пользователя также
приведена таблица настроек
установщика. Эта таблица должна
заполняться установщиком и
передаваться пользователю.
3 Информация о блоке
3.1 Обзор: информация о блоке
В этой главе описывается порядок действий после доставки
упакованных наружного и внутреннего агрегатов на место
монтажа.
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно
проверить на предмет повреждений. Обо всех повреждениях
НЕОБХОДИМО сразу же поставить в известность
представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в
помещение.
3.2 Наружный блок
3.2.1 Чтобы распаковать наружный агрегат
1
4
5
2
3
4×
3.2.2 Перемещение наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
143 kg
