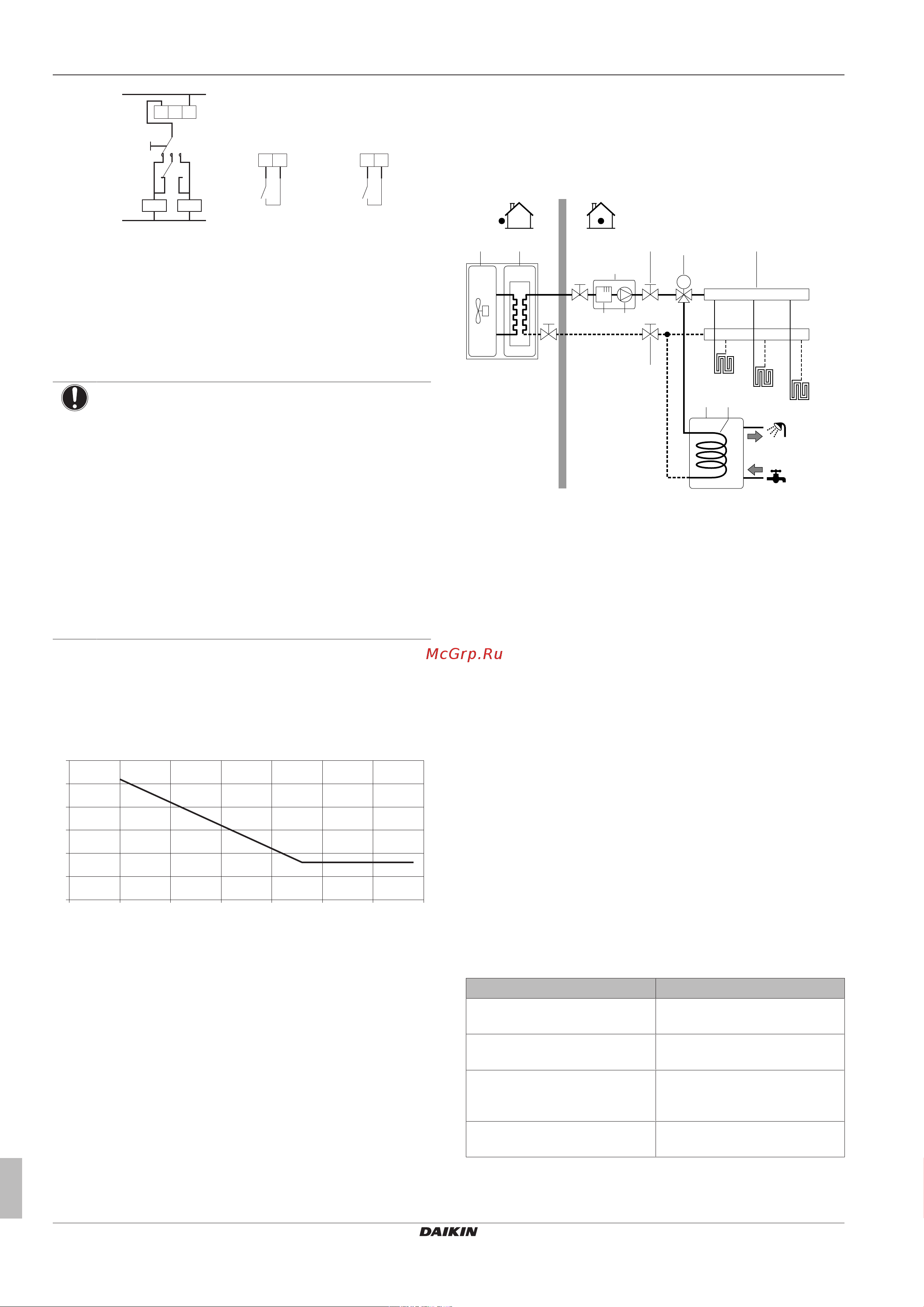

5 Руководство по применению
Руководство по применению для установщика
18
EPGA11~16DAV3 + EABH/X16DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556069-1 – 2019.02
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
B
TI
Вход термостата водонагревателя
A Вспомогательный контакт (нормально замкнутый)
H Комнатный термостат для обогрева (дополнительное
оборудование)
K1A Вспомогательное реле для активации внутреннего
нагревателя (приобретается на месте)
K2A Вспомогательное реле для активации водонагревателя
(приобретается на месте)
Indoor Внутренний агрегат
Auto Авто
Boiler Котел
ПРИМЕЧАНИЕ
▪ Проследите за тем, чтобы вспомогательный контакт
имел достаточную задержку по перепаду или по
времени во избежание частого переключения
между внутренним агрегатом и вспомогательным
водонагревателем.
▪ Если функцию вспомогательного контакта
выполняет термостат наружной температуры,
обязательно установите термостат в тени, чтобы
воздействие прямых солнечных лучей НЕ вызывало
ошибочное ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ.
▪ Частое переключение может вызвать коррозию
вспомогательного водонагревателя.
Дополнительную информацию можно получить у
производителя вспомогательного водонагревателя.
Уставка у вспомогательного газового водонагревателя
Во избежание замерзания трубопроводов с водой у
вспомогательного газового водонагревателя должна быть
фиксированная уставка температуры ≥55°C или
погодозависимая уставка ≥T
мин
.
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
T
a
(°C)
T
min
(°C)
T
a
Температура снаружи
T
мин
Минимальная погодозависимая уставка у
вспомогательного газового водонагревателя
5.4 Настройка резервуара горячей
воды бытового потребления
5.4.1 Схема системы –отдельный резервуар
ГВБП
FHL1
FHL2
FHL3
M
a c hf g
f
i j
e
b
d
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный клапан
g 3-ходовой клапан с электроприводом
h Коллектор (приобретается на месте)
i Резервуар ГВБП
j Змеевик теплообменника
FHL1...3 Подогревполов
5.4.2 Выбор объема и нужной температуры
для резервуара ГВБП
Люди воспринимают воду как горячую, когда ее температура
составляет 40°C. Поэтому потребление ГВБП всегда
выражается как эквивалент объема горячей воды при 40°C. В то
же время в резервуаре ГВБП можно установить более высокую
температуру воды (например, 53°C), после чего смешать с
холодной водой (например, 15°C).
Выбор объема и нужной температуры для резервуара ГВБП
состоит из следующего:
1 Определение потребления ГВБП (эквивалентное объему
горячей воды при температуре 40°C).
2 Определение объема и нужной температуры для
резервуара ГВБП.
Определение потребления ГВБП
Ответьте на следующие вопросы и рассчитайте потребление
ГВБП (эквивалентное объему горячей воды при 40°C),
используя типичный объем воды:
Вопрос Типичный объем воды
Сколько раз в день
необходимо принимать душ?
1душ = 10мин×10л/мин =
100л
Сколько раз в день
необходимо принимать ванну?
1ванна = 150л
Сколько воды в день
необходимо для кухонной
раковины?
1раковина = 2мин×5л/мин =
10л
Где еще необходима горячая
вода бытового потребления?
—
Пример: Если потребление ГВБП в день на семью из 4 человек
составляет:
