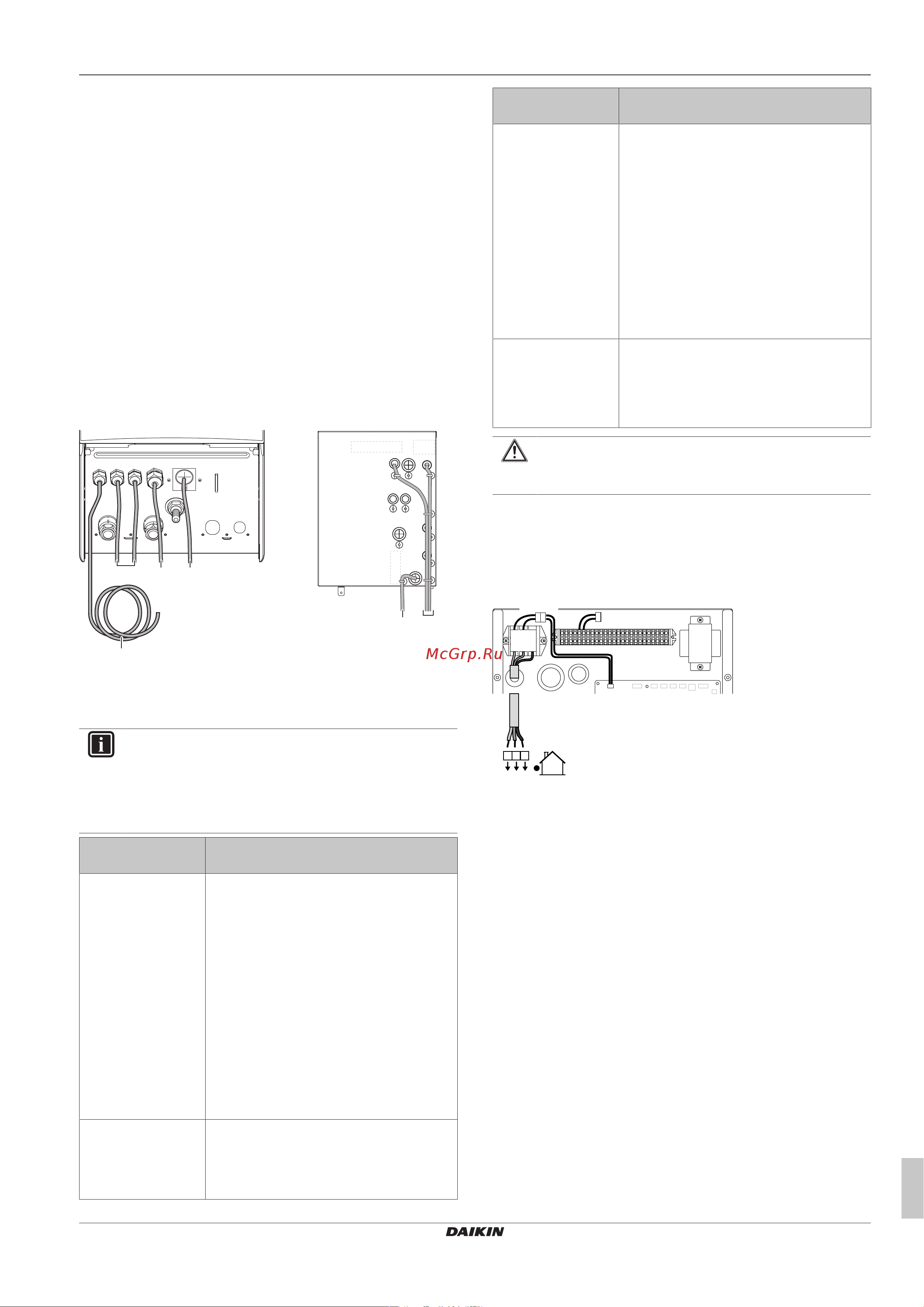

4 Монтаж
Руководство по монтажу
11
EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P644479-1 – 2020.12
4.4.1 Соблюдение электрических
нормативов
Только для резервного нагревателя внутреннего агрегата
См. раздел «Подсоединение электропитания к резервному
нагревателю» [412].
4.4.2 Подключение электропроводки к
внутреннему блоку
1 Откройте распределительную коробку, чтобы получить
доступ к задней стороне распределительной коробки. См.
раздел «Чтобы открыть внутренний агрегат» [46].
2 Проложите электропроводку, как описано ниже:
▪ Проникните в агрегат снизу.
▪ Проложите проводку через заднюю сторону
распределительной коробки.
▪ Зафиксируйте кабели с помощью кабельных стяжек на
креплениях стяжек на задней стороне
распределительной коробки.
b
a
X2M X1M
X5M
d
b+ca
c
a, b, c Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
d Устанавливаемый на заводе кабель для
электропитания резервного нагревателя
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
открывать распределительную коробку и получать
доступ к другим компонентам во время обслуживания.
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя (опция)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей
температуры (опция)
▪ Комнатный датчик окружающей
температуры (опция)
▪ Электрические счетчики
(приобретаются на месте)
▪ Предохранительный термостат
(приобретается на месте)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
c
Сигнал управления
высокого
напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Контроль режимов охлаждения/нагрева
помещения
d
Высоковольтное
питание
(устанавливаемый
на заводе кабель)
▪ Питание резервного нагревателя
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.4.3 Подключение основного источника
питания
1 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
X2M
X1M
1 2 3
1 2 3
1 2 3
1 2 3
X1A
X11YB
X11YA X11Y
1 2 3
a
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
на электроэнергию
Подсоедините X11Y к X11YB.
