Daikin EABX16DA9W [7/36] Монтаж

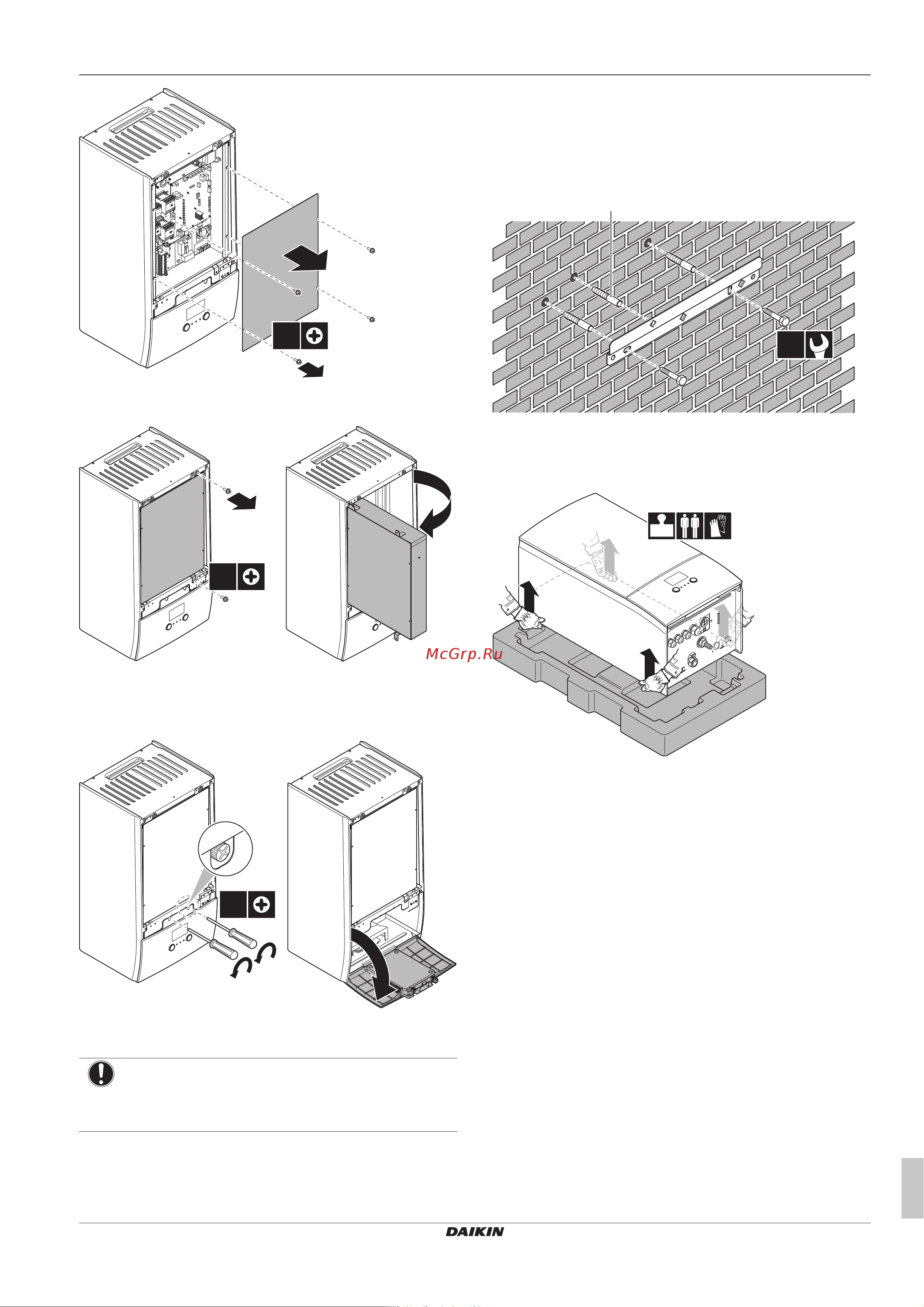

![Daikin EABX16DA9W [7/36] Монтаж](/views2/1749147/page7/bg7.png)
4 Монтаж
Руководство по монтажу
7
EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P644479-1 – 2020.12
4×
3 Если нужно выполнять работы за распределительной
коробкой, то откройте ее.
2×
1
2
4 Если нужно выполнять работы за панелью интерфейса
пользователя или загрузить новое программное
обеспечение в интерфейс пользователя, то откройте эту
панель.
1
2
3
2×
5 Возможный вариант: снимите панель интерфейса
пользователя.
ПРИМЕЧАНИЕ
Чтобы не повредить при снятии панель интерфейса
пользователя, отсоедините кабели на ее задней
стороне.
4.2 Монтаж внутреннего агрегата
4.2.1 Установка внутреннего агрегата
1 Закрепите стенной кронштейн (принадлежность) на стене
(горизонтально) с помощью 2 болтов диаметром 8мм.
2×
a
a Опция: Если вы хотите зафиксировать агрегат на
стене с внутренней стороны агрегата, предусмотрите
дополнительную резьбовую заглушку.
2 Поднимите агрегат.
42 kg
3 Закрепите агрегат на стенном кронштейне:
▪ Наклоните верх агрегата к стене в месте установки
стенного кронштейна.
▪ Установите кронштейн на заднюю сторону агрегата над
стенным кронштейном. Позаботьтесь о том, чтобы
агрегат был закреплен надлежащим образом.
