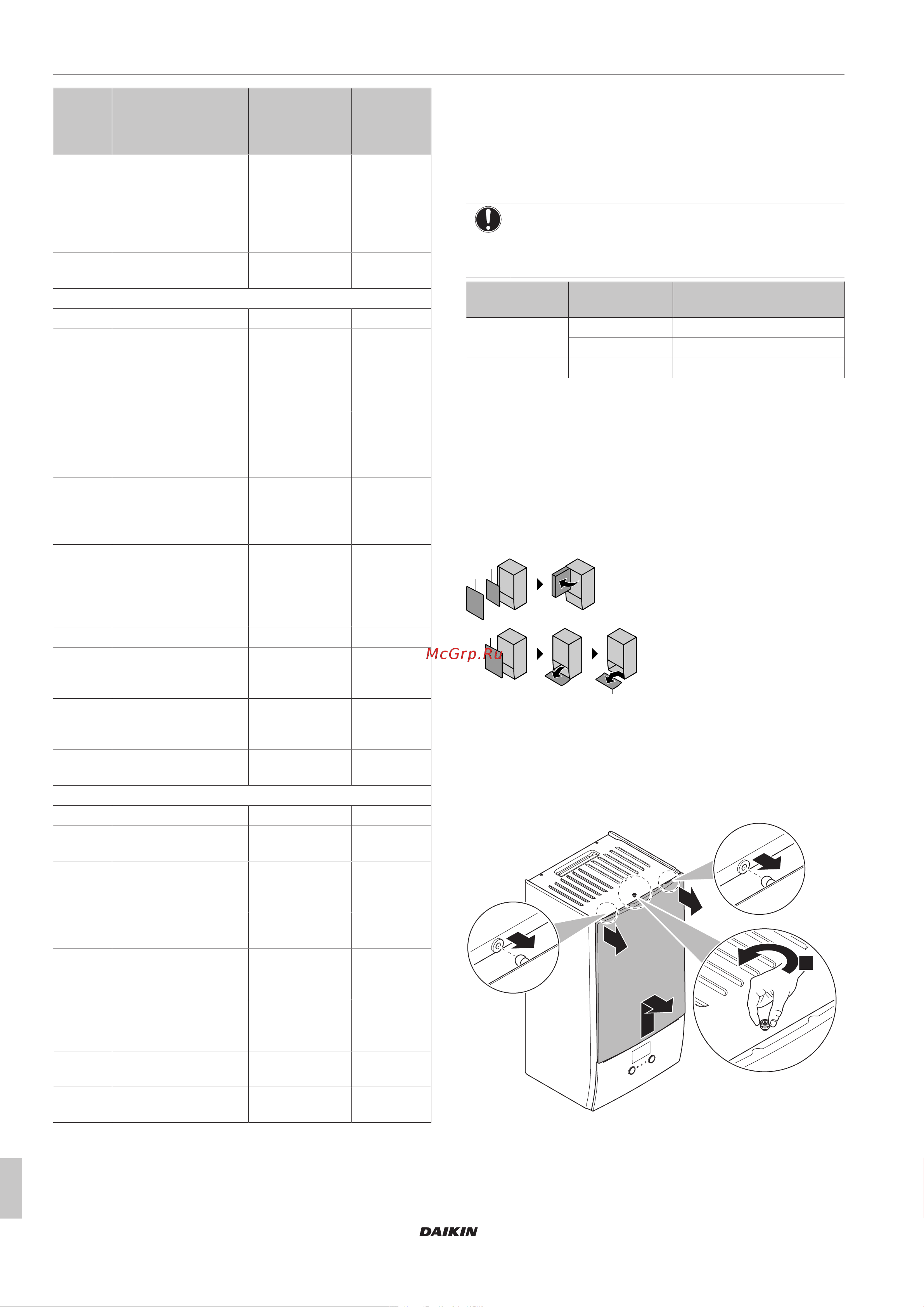

4 Монтаж
Руководство по монтажу
6
EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P644479-1 – 2020.12
Позиция Описание Провода Максималь
ный
рабочий
ток
4 Подача
электропитания с
предпочтительным
энергосбережением
(беспотенциальный
контакт)
2
(e)
5 Обычная подача
электропитания
2 6,3А
Опционное оборудование
6 3-ходовой клапан 3 100мА
(b)
7 Электропитание для
вспомогательного
нагревателя и защиты
от перегрева (от
внутреннего агрегата)
4+GND
(c)
8 Электропитание для
вспомогательного
нагревателя (для
внутреннего агрегата)
2+GND 13А
9 Термистор
резервуара горячей
воды бытового
потребления
2
(d)
10 Интерфейс
пользователя,
используемый в
качестве комнатного
термостата
2
(f)
11 Комнатный термостат 3 или 4 100мА
(b)
12 Наружный датчик
окружающей
температуры
2
(b)
13 Внутренний датчик
окружающей
температуры
2
(b)
14 Конвектор теплового
насоса
2 100мА
(b)
Компоненты, приобретаемые на месте
15 Запорный клапан 2 100мА
(b)
16 Электрический
счетчик
2 (на счетчик)
(b)
17 Насос горячей воды
бытового
потребления
2
(b)
18 Подача аварийного
сигнала
2
(b)
19 Переключение на
управление внешним
источником тепла
2
(b)
20 Контроль режимов
охлаждения/нагрева
помещения
2
(b)
21 Цифровые входы
потребления энергии
2 (на входной
сигнал)
(b)
22 Предохранительный
термостат
2
(e)
(a) Смотрите паспортную табличку на наружном агрегате.
(b) Минимальное сечение кабеля 0,75мм².
(c) Сечение кабеля 2,5мм².
(d) Кабель термистора и соединительный кабель (12м)
входят в комплект поставки резервуара горячей воды
бытового потребления.
(e) Кабель сечением 0,75мм²–1,25мм², максимальная
длина: 50м. Беспотенциальный контакт должен
выдерживать напряжение не менее 15 Впост.тока при
10мА.
(f) Кабель сечением 0,75мм²–1,25мм²; максимальная
длина: 500м. Подходит для соединений как
одиночного, так и двойного интерфейса пользователя.
(g) Сечение кабеля 1,5мм².
ПРИМЕЧАНИЕ
Дополнительные технические характеристики
различных соединений указаны внутри внутреннего
агрегата.
Тип резервного
нагревателя
Электропитани
е
Необходимое количество
жил кабеля
*6V 1N~ 230В (6V) 2+GND
3~ 230В (6T1) 3+GND
*9W 3N~ 400В 4+GND
4 Монтаж
4.1 Открытие агрегата
4.1.1 Чтобы открыть внутренний агрегат
Обзор
1
2
3
1
4
4
1 Лицевая панель
2 Крышка распределительной коробки
3 Распределительная коробка
4 Панель интерфейса пользователя
Снятие элементов
1 Снимите лицевую панель.
2
2
1
3
2 Если нужно подключить электропроводку, то снимите
крышку распределительной коробки.
