Русский
18
НАСТРОЙКА И УСТАНОВКА

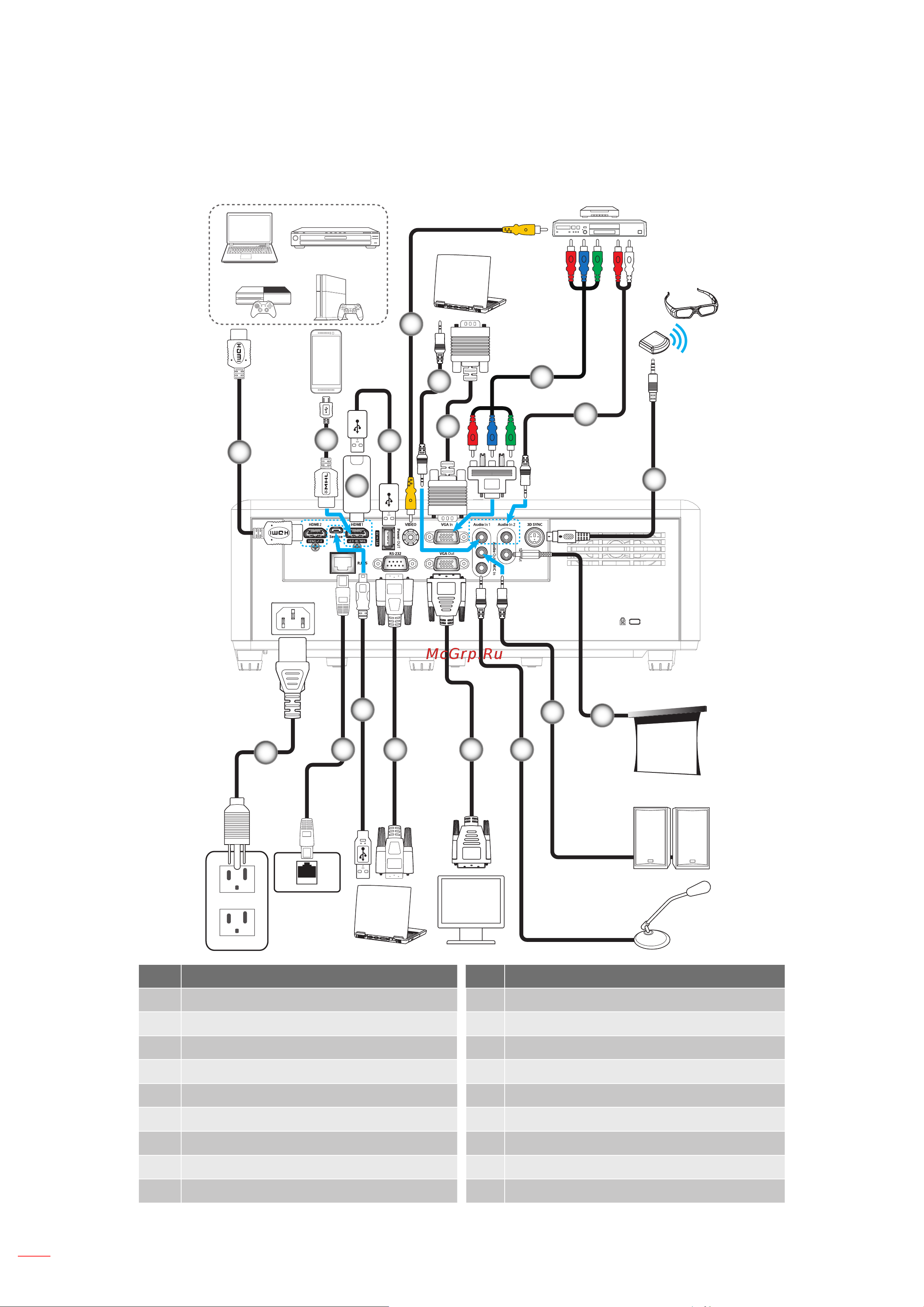

Подключение источников сигнала к проектору
1
2
3
4
5
6
7
8
9
11
12
131415
16
17
18
10
№ Пункт № Пункт
1. Кабель HDMI 10. Кабель передатчика 3D
2. Кабель MHL 11. Разъем постоянного тока 12 В
3. Адаптер HDMI 12. Кабель аудиовыхода
4. Кабель питания USB 13. Кабель микрофона
5. Видеокабель 14. Кабель VGA выход
6. Кабель для Аудиовход 15. Кабель RS232
7. Кабель входа VGA 16. Кабель USB
8. Кабель компонентного сигнала RCA 17. Кабель RJ-45
9. Кабель для Аудиовход 18. Шнур питания
