5 x Messa in funzione
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1441399_02 – 01/2021 – IT
Manuale di installazione e di esercizio
43
5.1.3 Impostazione dei parametri di messa in
funzione
Per l'impostazione dei parametri di messa in funzione, l'instal-
latore deve essere registrato nella regolazione.
Login tecnico
Impostare i necessari parametri di messa in funzione. A tale
scopo osservare e compilare la "Lista di controllo per la
messa in funzione".
– Per una spiegazione dei parametri di funzionamento,
vedere il manuale di esercizio della centralina.
– Riportare i valori regolati nelle tabelle corrispondenti del
Capitolo "Appunti" del manuale di esercizio della centra-
lina.
Attivare la protezione antilegionella (parametro [Anti-Legio-
nella day]), se necessario.
Con la sonda di temperatura esterna RoCon OT1 collegata,
posizionare il parametro [Outside Config] su "On".
In base ai requisiti dell'impianto impostare ulteriori parametri
di messa in funzione nella centralina della Daikin Altherma
EHS(X/H).

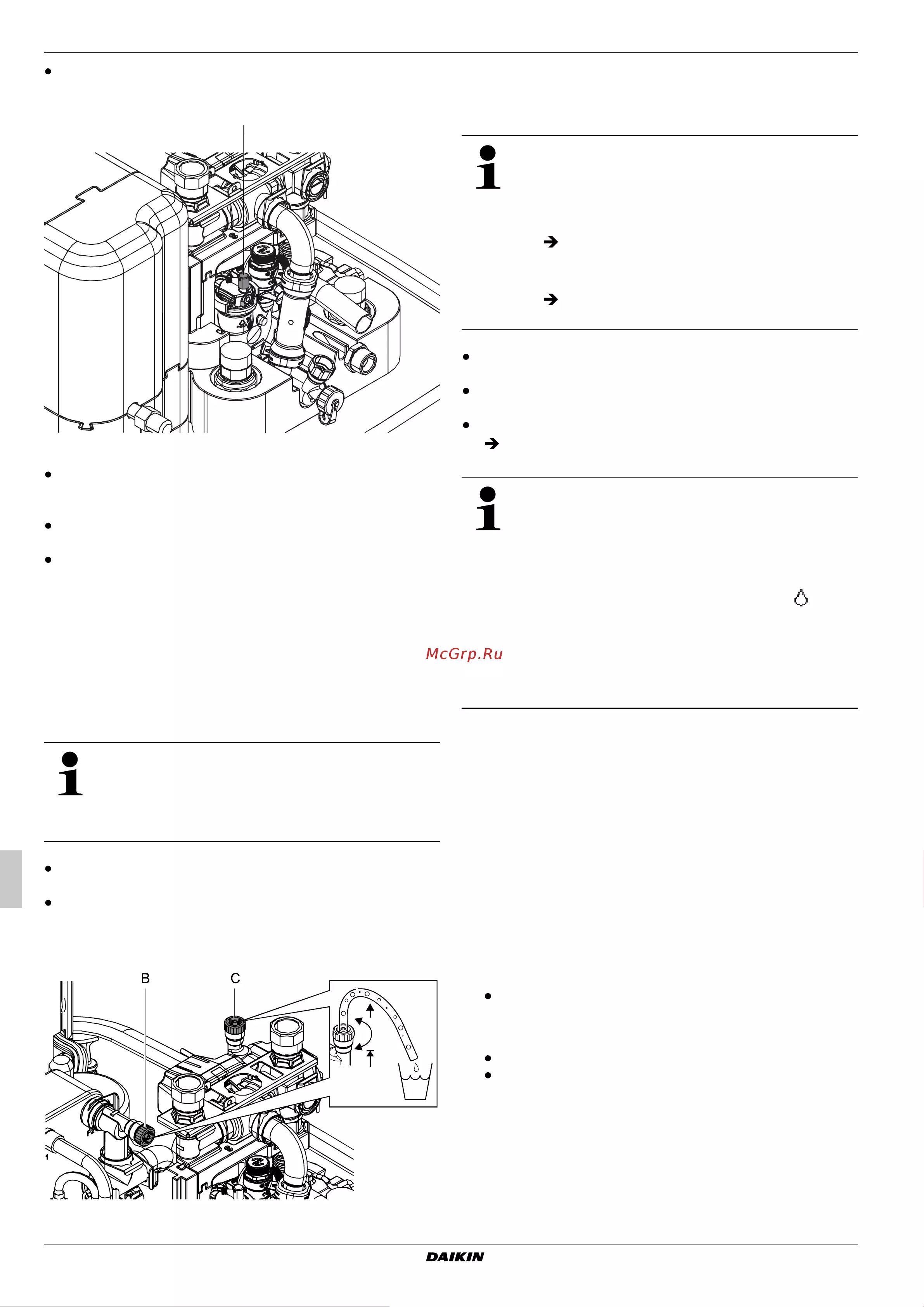

5.1.4 Spurgo del sistema idraulico

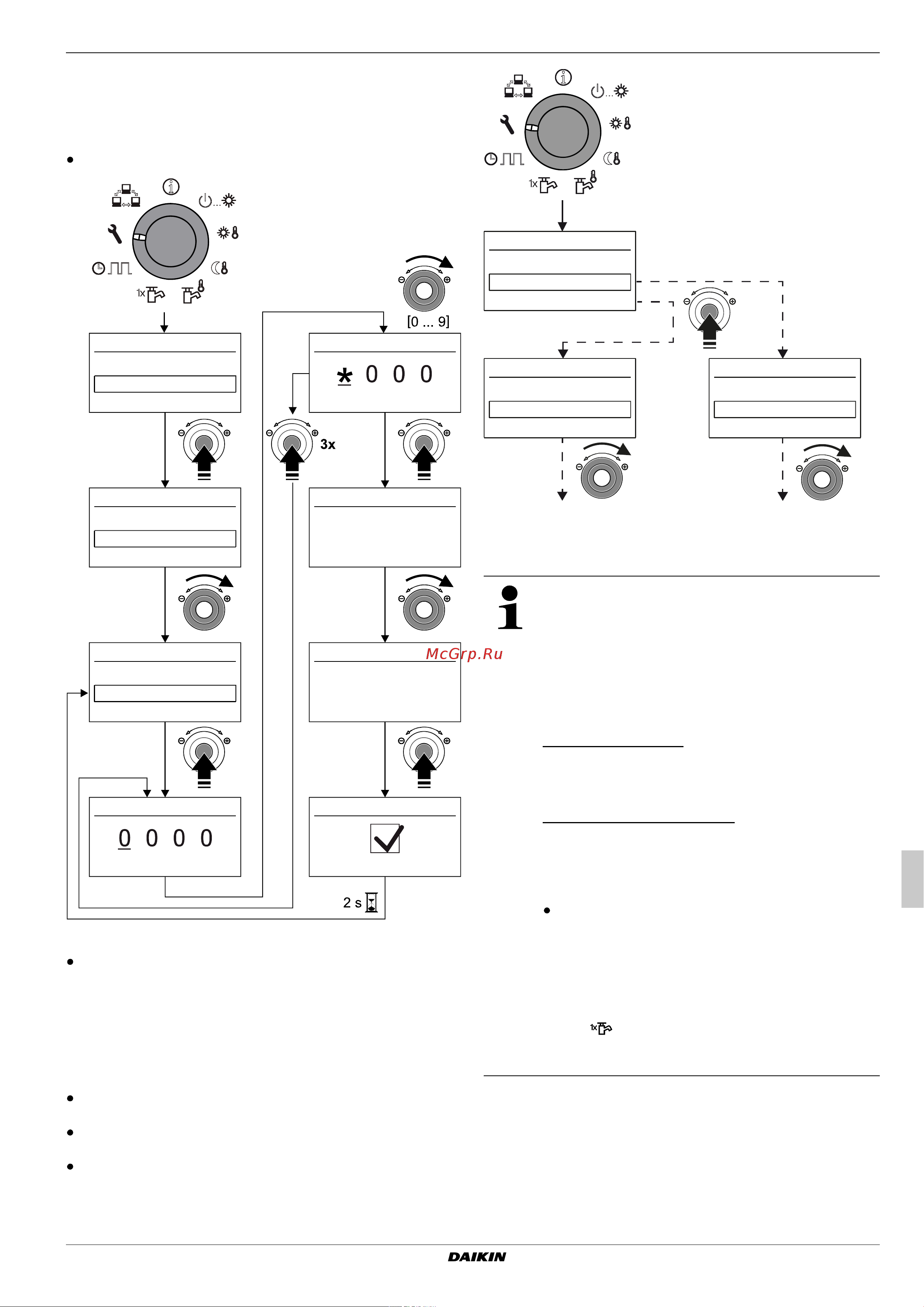

Fig. 5-1 Inserire il codice del tecnico
Configuration
Setup
System
Access Rights
User
Access Rights
Expert
Setup
Language
Date
Setup
Keylock Function
Access Rights
Outdoor type
Access Rights Access Rights
Access Rights
Fig. 5-2 Impostazione dei parametri di messa in funzione
Se la temperatura del bollitore scende al di sotto di
determinati valori minimi, i dispositivi di sicurezza di
Daikin Altherma EHS(X/H) impediscono il funziona-
mento della pompa di calore in presenza di basse
temperature esterne.
– Temperatura esterna< -2 °C, Temperatura
minima del bollitore = 30 °C
– Temperatura esterna< 12 °C, Temperatura
minima del bollitore = 23 °C
Senza Backup-Heater:
La temperatura dell'acqua del serbatoio deve essere
portata alla necessaria temperatura minima del bol-
litore mediante un riscaldatore esterno.
Con Backup-Heater (EKBUxx):
Con una temperatura esterna < 12 °C e una tempe-
ratura del bollitore < 35 °C, il Backup-Heater (EKBUxx)
viene attivato per riscaldare l'acqua del serbatoio ad
almeno 35 °C.
Per accelerare il procedimento di riscaldamento
con Backup-Heater, impostare temporanea-
mente
– Il parametro [Function Heating ] a = "1",
– Il parametro [Power DHW] al valore massimo
del Backup-Heater
– l'interruttore rotante sulla modalità operativa
e il parametro [1x Hot Water] su "On".
Ad avvenuto riscaldamento riportare il parame-
tro su "Off".
Configuration
Setup
System
System
Power DHW
BUH s1 power
Setup
Language
Date
