4 Функционирование
Руководство по эксплуатации
24
RoCon+ HP
RoCon+ HP
008.1444207_00 – 07/2018 – RU
4.5.9 Сброс интерфейса CUI
[→Main menu →Configuration →CUI Reset]
Из этого меню можно сбросить конфигурацию установки в со-
стояние по умолчанию. После этого требуется новая настройка
конфигурации системы. Необходимость в сбросе может возник-
нуть при обновлении ПО или изменении базовых настроек си-
стемы RoCon.
4.5.10 Сброс параметров
[→Main menu →Configuration →Parameter reset]
Это меню позволяет сбросить все индивидуальные настройки
параметров в состояние по умолчанию. Это может потребовать-
ся в случае ненадлежащей работы устройства Daikin Altherma
EHS(X/H) при отсутствии других видимых причин для этого.
4.6 Информация
[→Main menu →Info]
В этом меню отображаются все температуры установки, тип
теплогенератора, различные сведения о ПО, а также рабочие
состояния всех компонентов установки. Количество отображае-
мых параметров зависит от количества подключенных компо-
нентов. Данные значения настройке не подлежат.
4.6.1 Текущие установки
[→Main menu →Info →Current]
В этом меню представлена гидравлическая схема системы. На
первой и второй страницах показаны датчики и соответствую-
щие им текущие значения. На третьей странице отображаются
компрессор, насос и нагревательный стержень — на белом фо-
не при неактивном состоянии и на синем при активном. Для обо-
их смесительных клапанов отображается их текущее положе-
ние.

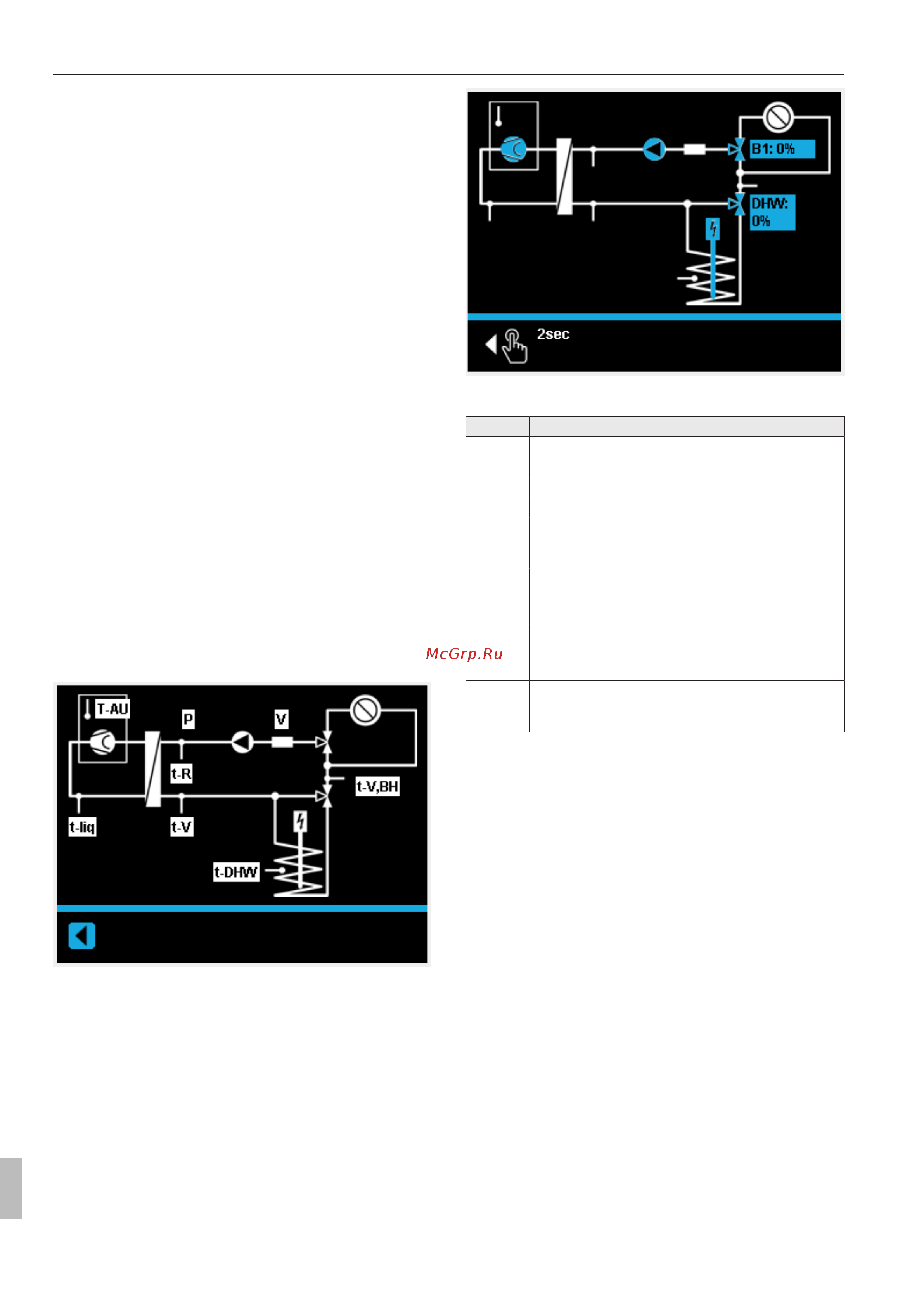

Рису-
нок4-7
Гидравлическая схема, первая страница
Рису-
нок4-8
Гидравлическая схема, вторая страница
Поз. Обозначение
t-AU Датчик наружной температуры
P Давление
В Объемный расход
t-R Температура в обратной линии системы отопления
t-V,BH Температура в подающей линии системы отопления,
после теплообменника поддержки системы отопле-
ния
t-liq Температура хладагента
t-V Температура подачи после пластинчатого теплооб-
менника
t-DHW Температура в накопительном баке горячей воды
B1 Текущее положение смесительного клапана 3UVB1
(0%:тепловая сеть; 100%:внутренний байпас)
DHW Текущее положение смесительного клапана 3UV
DHW (0%:тепловая сеть; 100%:накопительный бак
горячей воды)
Табли-
ца4-9
Условные обозначения на гидравлических схемах
4.6.2 Обзор
[→Main menu →Info →Overview]
В этом меню представлены текущие рабочие состояния и пока-
зания датчиков теплового насоса.
Дополнительные пояснения к параметрам в данном меню см. в
Глава 7.7.
4.6.3 Значения
[→Main menu →Info →Values]
Это меню содержит список текущих заданных и фактических
температур, а также состояний актуаторов и системы.
Дополнительные пояснения к параметрам в данном меню см. в
Глава 7.7.
4.6.4 Напор воды
[→Main menu →Info →Water pressure]
В этом меню крупным шрифтом указан текущий напор воды.
Это облегчает считывание в процессе монтажа установки.
