8 Ошибки и неисправности
Руководство по эксплуатации
57
RoCon+ HP
RoCon+ HP
008.1444207_00 – 07/2018 – RU
8 Ошибки и неисправности
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТО-
КОМ
Электростатический заряд может привести к пробоям
под действием напряжения, что может привести к раз-
рушению электронных частей.
▪ Перед тем как прикасаться к коммутационной плате,
обеспечить выравнивание потенциалов (например,
прикоснувшись к креплению платы).
8.1 Поиск и устранение
неисправностей
Электронный контроллер устройства Daikin Altherma EHS(X/H):
▪ сигнализирует об ошибках с помощью красной фоновой под-
светки дисплея и отображает на дисплее код неисправности
(см. Глава 8.3),
▪ показывает информационные сообщения о режиме работы,
которые не выделены красной фоновой подсветкой.
Интегрированный протокол сохраняет до 15 сообщений об
ошибках или прочих информационных сообщений о режиме ра-
боты, поступившие в последний момент.
В зависимости от режима работы сообщения передаются и на
подключенные комнатные устройства или комнатные термоста-
ты.
8.1.1 Отображение текущих неисправностей

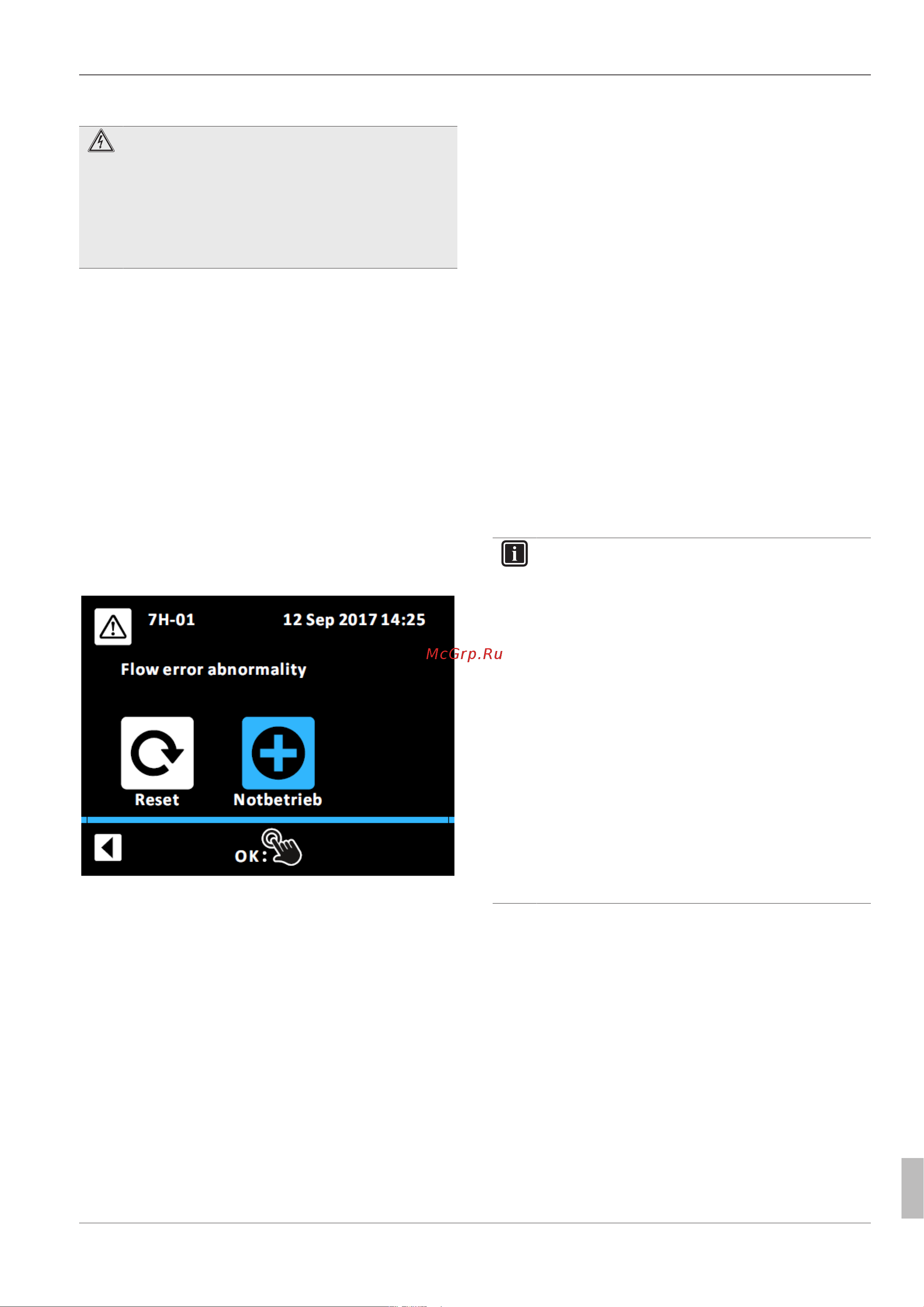

Рису-
нок8-1
Отображение текущего сообщения об ошибке
8.1.2 Просмотр протокола ошибок
Протокол ошибок можно просмотреть в меню «Ошибки» (Error).
Последнее поступившее (самое актуальное) сообщение об
ошибке отображается на первом месте. При поступлении нового
сообщения все предыдущие сообщения об ошибках перемеща-
ются на одну позицию вниз списка. 16-е сообщение при поступ-
лении нового сообщения удаляется.
Удалить весь протокол ошибок может только служба техниче-
ской поддержки.
8.1.3 Устранение неисправностей
Информационные сообщения, отображаемые без красной фо-
новой подсветки, как правило, не ведут к длительным ограниче-
ниям работы устройства RoCon.
Сообщения, отображаемые с кодом ошибки E.... и красной под-
светкой, требуют устранения неисправности авторизованными и
квалифицированными специалистами по системам отопления.
Описание предупреждающих сообщений см. в Глава 8.3.
1 Определить и устранить причину неисправности.
– Сработал контактор:
– На дисплее контроллера отсутствует индикация. Вы-
явить причину срабатывания контактора и устранить
неисправность. Вновь запустить установку.
▪ После устранения причины неисправности установка про-
должает нормальную работу.
– Контактор не сработал:
2 Коды ошибок не отображаются, хотя установка не работает
надлежащим образом. Найти и устранить причины (см. Гла-
ва 8.3).
▪ После устранения причины неисправности установка про-
должает нормальную работу.
3 Коды ошибок отображаются до тех пор, пока существуют
условия неисправности. Найти и устранить причины (см.
Глава 8.3).Если после устранения причины неисправности
сообщение о неисправности по-прежнему отображается, то
необходимо отключить установку от сети энергоснабжения
минимум на 10с для ее деблокировки.
▪ После устранения причины неисправности установка про-
должает нормальную работу.
ИНФОРМАЦИЯ
Для уверенности в том, что неисправность не была вы-
звана неправильными настройками, перед возможной
заменой деталей следует сбросить все параметры на
заводские настройки (см. Глава 4.5).
При невозможности определения причины неисправно-
сти следует обратиться к специалисту службы сервиса.
При этом нужно быть готовым предоставить следую-
щие важные данные об устройстве:
тип и заводской номер устройства Daikin Altherma
EHS(X/H) (указаны на заводской табличке теплового
насоса), а также версии ПО следующих компонентов:
a: панели управления RoCon+ B1 [Sw Nr B1/U1]
b: печатной платы RoCon BM2C [Sw Nr Controller]
c: автомата горения [Sw Nr FA]
При наличии опциональных компонентов системы
RoCon:
EHS157034 [Sw Nr B1/U1]
EHS157068 [Sw Nr mixing valve]
8.2 Аварийный режим
При неправильных настройках электронного контроллера или
нарушении функционирования 3-ходовых переключающих
клапанов можно продолжить работу системы отопления в ава-
рийном режиме, активировав в контроллере специальную функ-
цию «Аварийный режим» (Emergency) (см. указания в руко-
водстве по монтажу и техобслуживанию устройства Daikin
Altherma EHS(X/H)).
1 Вращением поворотной кнопки выбрать меню «Ошиб-
ки» (Error).
2 Подтвердить выбор кратким нажатием на поворотную кноп-
ку.
è На экране появится обзор.
3 Вращением поворотной кнопки выбрать меню «Аварийный
режим» (Emergency).
