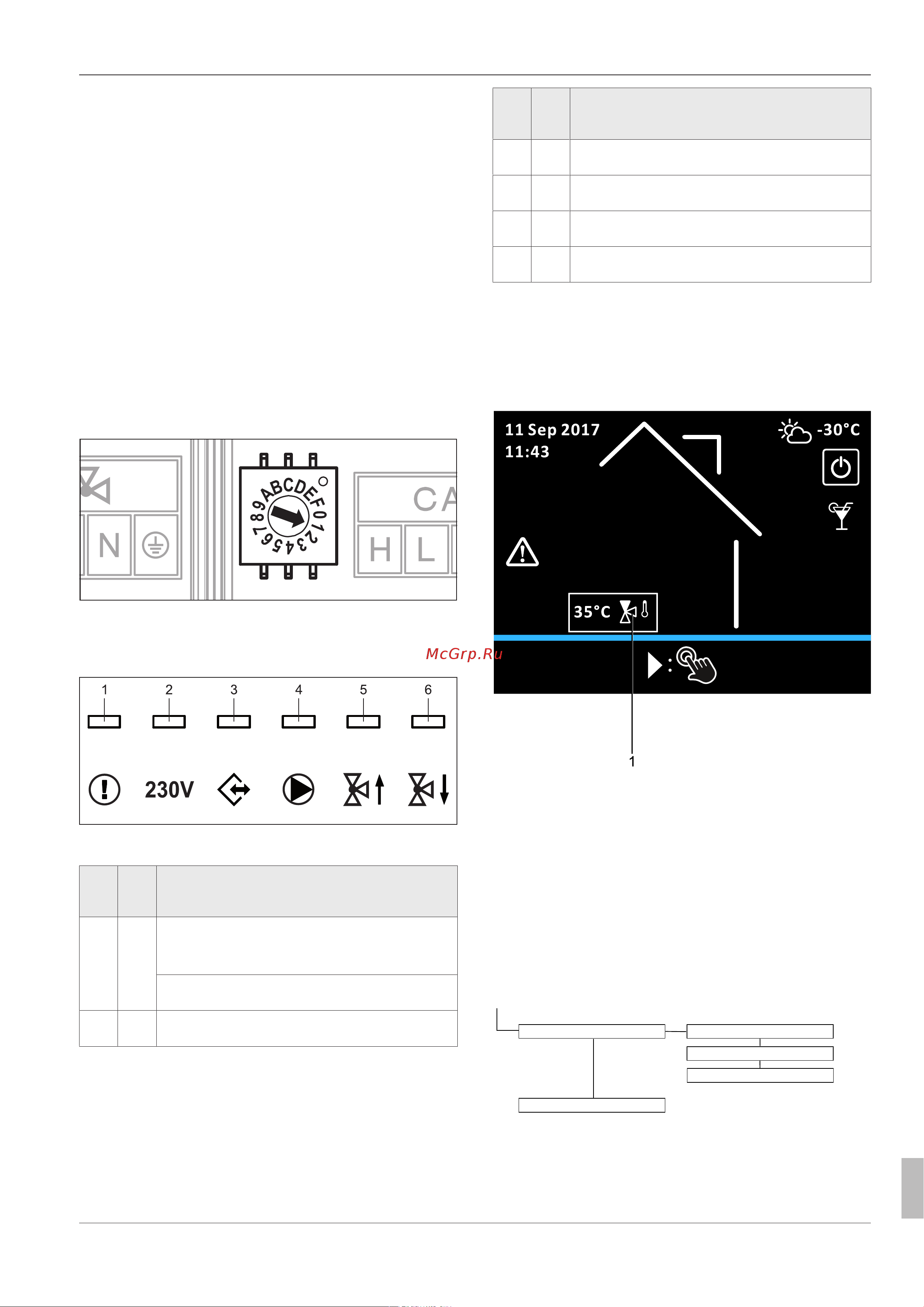

9 Модуль смесителя
Руководство по эксплуатации
59
RoCon+ HP
RoCon+ HP
008.1444207_00 – 07/2018 – RU
9 Модуль смесителя
Помимо прямого контура отопления, система отопления с моду-
лями EHS157068 может быть оснащена дополнительными на-
гревательными контурами. Эти дополнительные контуры можно
конфигурировать независимо от прямого контура отопления.
Конфигурация осуществляется по аналогии с конфигурацией
прямого контура отопления (см. Глава 4). При этом доступно
ограниченное количество параметров и функций (см. Глава 9.2).
Опциональный модуль смесителя EHS157068 не имеет соб-
ственной панели управления. Для конфигурации и управления
его необходимо соединить по шине CAN со встроенным в тепло-
генератор контроллером RoCon+ или комнатным устройством
EHS157034. В терминальном режиме (см.Глава 4.8) модулем
смесителя можно управлять с обоих устройств управления.
На переключателе адресов модуля смесителя (см. Рисунок 9-1)
необходимо настроить однозначно определяемый идентифика-
тор устройства (≥1) для контура отопления, регулируемого по-
средством данного модуля, который должен быть синхронизиро-
ван с (параметром [Heating circuit assignment]) модуля смесите-
ля (см. Таблица 4-10).
Рису-
нок9-1
Настройка идентификатора устройства для моду-
ля смесителя RoCon M1
Непосредственно на модуле смесителя EHS157068 можно опре-
делить текущий статус работы (см. Рисунок 9-2).
Рису-
нок9-2
Значение символов на индикаторах состояния
RoCon M1
Поз. Све-
то-
диод
Описание
1 крас-
ный
Мигает: внутренняя ошибка
(код ошибки передается в подчиненную панель
управления по шине CAN)
Горит: пониженное напряжение таймера после
прерывания подачи тока (>10ч)
2
зеле-
ный
Горит: индикатор работы, модуль смесителя вклю-
чен
Поз. Све-
то-
диод
Описание
3
зеле-
ный
Горит: обмен данными по шине CAN
4
зеле-
ный
Горит: включен насос контура смесителя
5
зеле-
ный
Горит: активируется функция смесителя «ОТКР»
6
зеле-
ный
Горит: активируется функция смесителя «ЗАКР»
Табли-
ца9-1
9.1 Начальный экран модуля
смесителя (терминальная
функция)
Рису-
нок9-3
Начальный экран модуля смесителя
Начальный экран модуля смесителя (Рисунок 9-3) представляет
собой сокращенную версию начального экрана устройства
RoCon+ HP. Значение значков соответствует Таблица 3-4,
единственной отображаемой системной температурой при этом
является температура смесителя (Рисунок 9-3, поз. 1).
9.2 Обзор параметров смесителя
Меню: «Режим работы» (Mode)
См. Глава 6.1.
Меню: «Пользователь» (User)
Room temperature setpoint 1
Room temperature setpoint 2
Room temperature setpoint 3
Room
Reducing
Рису-
нок9-4
Параметры в меню «Пользователь» (User)
Меню: «Программа таймера» (Time program)
См. Глава 6.3.
