4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
10
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1A – 2018.11
h Настенный кронштейн
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Обозначение наружного агрегата
▪ Обозначение внутреннего агрегата
▪ Совместное использование наружного агрегата и
дополнительного оборудования
▪ Совместное использование внутреннего агрегата и
дополнительного оборудования
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.

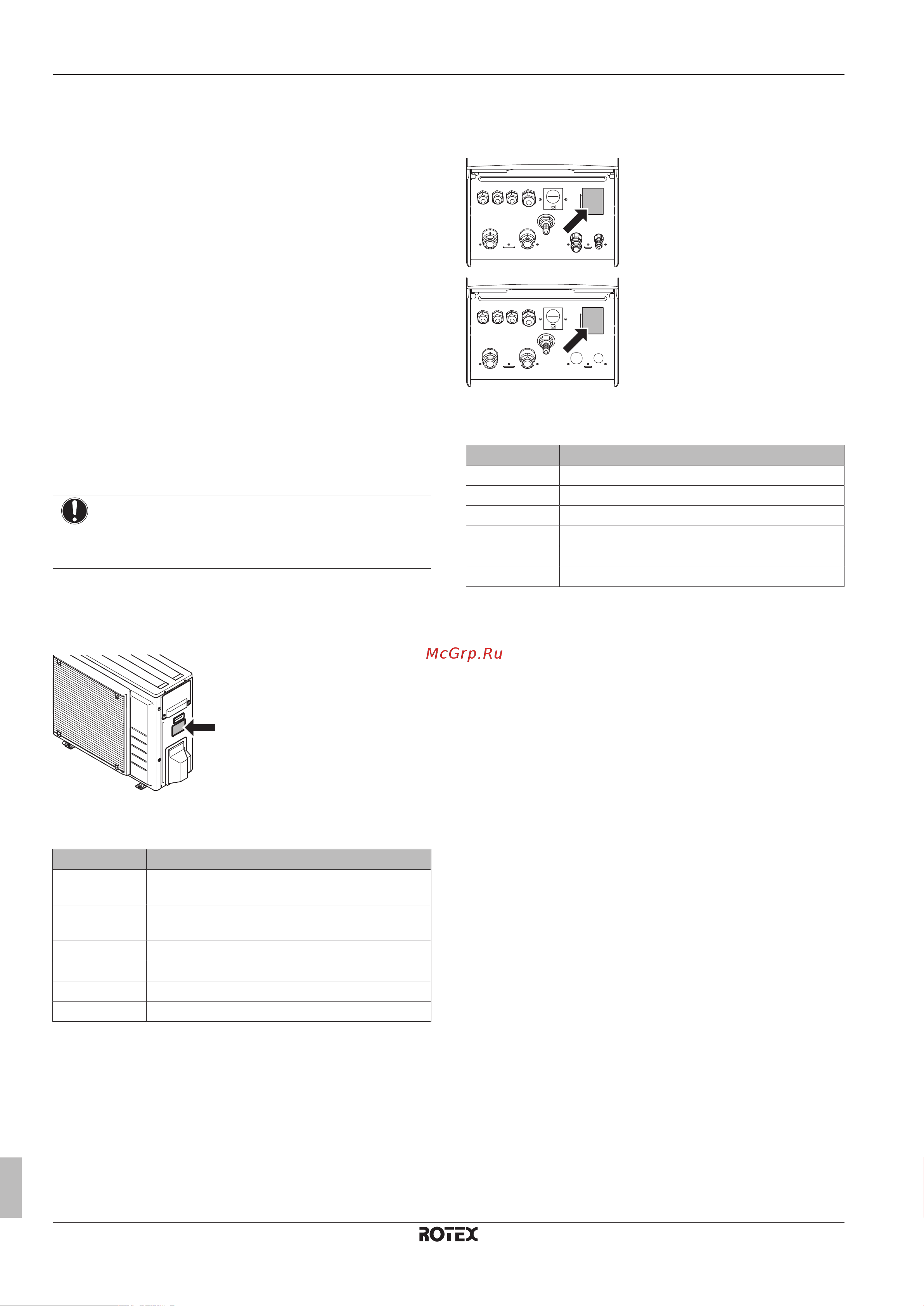

4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: RRGA06DAV3
Код Объяснение
RR Тепловой насос наружного агрегата сплит-
системы
G Средняя температура воды – окружающая
зона: −10~−20°C
A Хладагент R32
06 Класс производительности
DA Модельный ряд
V3 Электропитание
4.2.2 Идентификационная табличка:
Внутренний блок
Местоположение
Идентификация модели
Пример: RHBX04DA6V
Код Описание
R Модель ROTEX
HB Устанавливаемый на стене внутренний агрегат
X Нагрев/охлаждение
04 Класс производительности
DA Модельный ряд
6V Модель резервного нагревателя
4.3 Комбинации агрегатов и
дополнительного оборудования
4.3.1 Возможные опции для наружного
агрегата
Комплект дренажного поддона (EKDP008D)
Комплект дренажного поддона необходим для сбора конденсата
из наружного агрегата. Комплект дренажного поддона состоит
из следующего:
▪ Дренажный поддон
▪ Монтажные кронштейны
Порядок монтажа приведен в инструкциях по монтажу
дренажного поддона.
Нагреватель дренажного поддона (EKDPH008CA)
Нагреватель дренажного поддона необходим для
предотвращения замораживания дренажного поддона.
Данное оборудование рекомендуется устанавливать с холодных
регионах с низкими температурами наружного воздуха или
сильными снегопадами.
Порядок монтажа приведен в инструкциях по монтажу
нагревателя дренажного поддона.
Швеллеры (EKFT008D)
Швеллерный профиль представляет собой монтажные
кронштейны, на которых устанавливается наружный агрегат.
Данное оборудование рекомендуется устанавливать с холодных
регионах с низкими температурами наружного воздуха или
сильными снегопадами.
Порядок монтажа приведен в инструкциях по монтажу
наружного агрегата.
