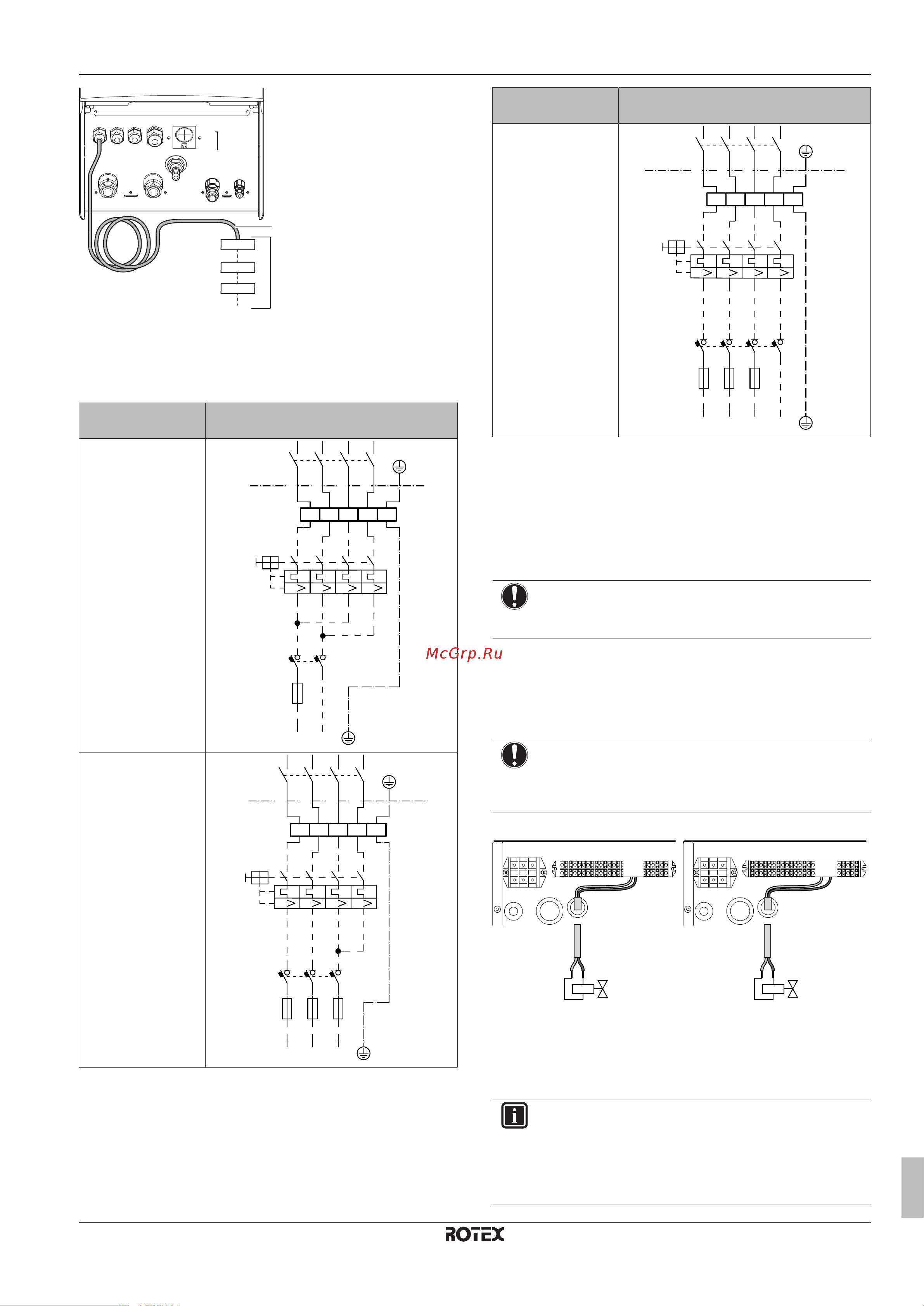

7 Монтаж
Руководство по применению для установщика
51
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1A – 2018.11
a
b
X6M
F1B
Q1DI
a Устанавливаемый на заводе кабель, подсоединенный к
контактору резервного нагревателя внутри
распределительной коробки (K5M для моделей *6V и
*9W)
b Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
Модель
(электропитание)
Подключение электропитания к
резервному нагревателю
*6V (6V: 1N~230В)
1N~, 50 Hz
230 V AC
SWB
4
3
6
5
2
1
K5M
14
13
Q1DI
1
2
3
4
5
6
7
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
*6V (6T1: 3~230В)
SWB
3~, 50 Hz
230 V AC
4
3
6
5
2
1
K5M
14
13
1
2
3
4
5
6
7
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
Модель
(электропитание)
Подключение электропитания к
резервному нагревателю
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
BRN
GRY
BLK
BLU
F1B Предохранитель защиты от перегрузки (приобретается
на месте). Рекомендуемый предохранитель для
моделей *6V и *9W: 4-полюсный; 20А; кривая 400В;
класс отключения C.
K1M Контактор (в распределительной коробке)
K5M Защитный контактор (в распределительной коробке)
Q1DI Устройство защитного отключения (приобретается на
месте)
SWB Распределительная коробка
X6M Клеммная колодка (приобретается на месте)
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания
резервного нагревателя.
7.9.10 Подсоединение запорного клапана
1 Подсоедините кабель управления клапана к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подсоединяется по-
разному.
X2M
X1M
X2M
X1M
NO NC
M2S M2S
21 2921 28
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
7.9.11 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, проверьте полярность.
Положительный вывод СЛЕДУЕТ подсоединять к
контактам X5M/6 и X5M/4; отрицательный — к
контактам X5M/5 и X5M/3.
