Tecnoclima CF-GAS 1200 [17/32] Схема нагревательного контура
![Tecnoclima CF-GAS 800 [17/32] Схема нагревательного контура](/views2/1786300/page17/bg11.png)
17

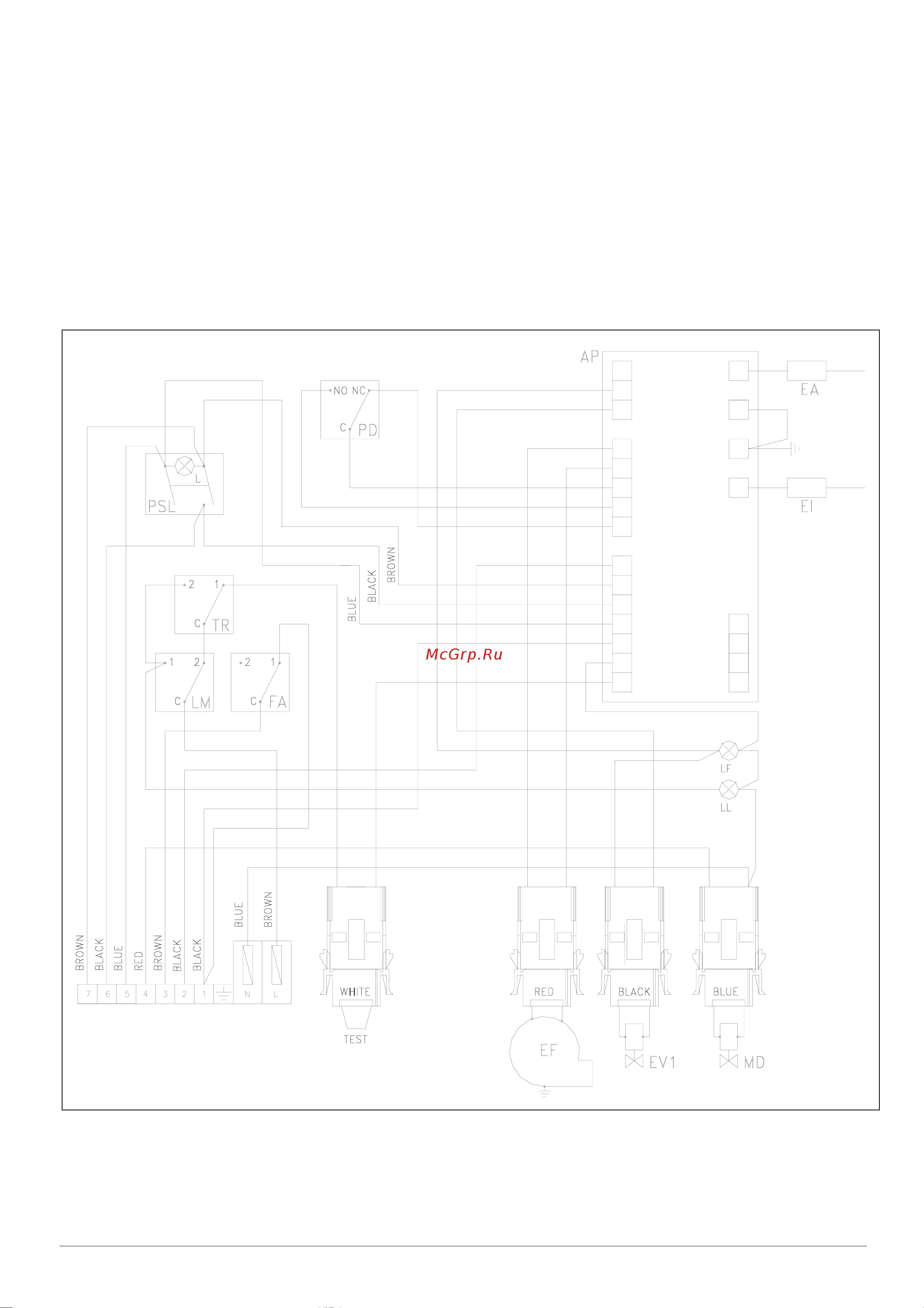

• СХЕМА НАГРЕВАТЕЛЬНОГО КОНТУРА
Обозначения
PD
пресостат
AP
электронная схема контроля пламени
PSL
деблокирующий переключатель с
интегрированным светящим индикатором
LF
светящий индикатор включенного прибора
EA
поджигающий электрод
LL
светящий индикатор срабатывания термостата
LIMIT
EI
электрод контроля пламени
EF
датчик продуктов сгорания
LM
термостат LIMIT
EV1
электромагнитный клапан газовой арматуры
TR
термостат регулятора
MD
электромагнитный клапан для управления
модуляции подачи газа (только CF 100 и 500)
FA
термостат минимальной температуры
TEST
проверка срабатывания защитных устройств.
Цветная маркировка проводов:
white белый
red красный
black черный
brown бурый
blue синий
