19
Узел горелки прибора настроен для подключения к приводу природного газа G20.
Комплект для переключения на другой газ расположен внутри каждого прибора.
Переключение на другой газ могут выполнять только специалисты. При этом меняют сопла и посредством
электромагнитных клапанов газовой арматуры настраивают давление газа в горелке. Указания по переключению на
другой газ приведены в настоящей инструкции. При завершении переключения рядом с этикеткой прибора приклеивают
этикетку с данными выполненной настройки.
Теплообменниками PE 20 C - PE 30 C оснащенные приборы комплектуют газовой арматурой SIT 830 TANDEM. При
необходимости доступа к регулированию давления, следует удалить пластмассовый колпачок, а болт RP по часовой
стрелке ввинтить до упора.
Теплообменниками PE 40 C - PE 60 C оснащенные приборы комплектуют газовой арматурой SIT 822 NOVA. При
необходимости доступа к регулированию давления следует удалить металлический колпачок, потом удалить белый
пластмассовый болт и поставить пружинную скобу (код SIT 0907037).
Следует обратить внимание на диаметр сопл форсунки и давление газа горелки установленных сопл. Давление,
которое измеряют после удаления заглушки коллектора, должно соответствует указанному на этикетке прибора.
После переключения на коллектор наклеивают этикетку, которая имеется в комплекте для переключения.
Следует убедится тем, что размеры всех узлов прибора и контура привода контура газа (баллона, труб, газовых
клапанов и кранов, устройства для предварительного уменьшения давления) соответствуют размерам, указанным в
разделе подключения прибора.
• ГАЗОВАЯ АРМАТУРА

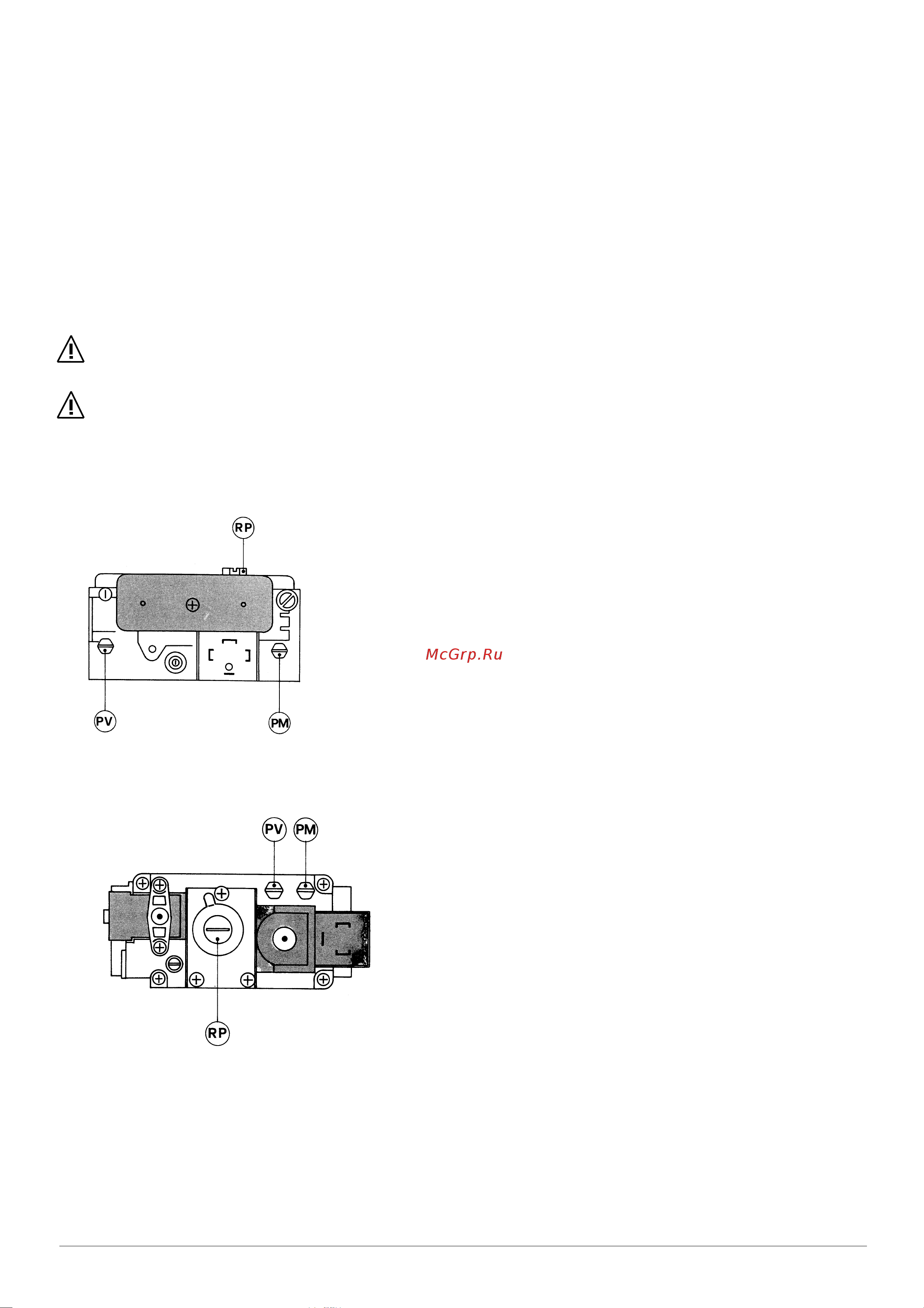

Газовая арматура SIT 830 TANDEM CF100 (PE 30 C)
CF200 (PE 20+30 C), CF300 (PE 20 C) и CF400 (PE 30 C)
Обозначения
PM - подключение измерения давления перед
прибором;
PV - подключение измерения давления за
прибором;
RP - болт настройки давления.
Газовая арматура SIT 822 NOVA CF300 (PE 40 C), CF400 (PE 60 C) CF500 (PE 60 C + PE 60 C)
Обозначения
PM - подключение измерения давления перед
прибором;
PV - подключение измерения давления за
прибором;
RP - болт настройки давления.
