18
ПОДКЛЮЧЕНИЕ ГАЗА
Выполнение всех необходимых подключений в строгом соответствии с требованиями действующих регламентов и
правил можно доверить только специалисту.
• ПОДКЛЮЧЕНИЕ ПРИВОДА КОНТУРА ГАЗА
Перед отправкой из завода приборы Roof Top серии CF GAS настраивают на природный газ группы G20, а комплект для
переключения на пропан G31 или бутан G30 поставляют в комплекте поставки.
Перед подключением газа необходимо проверить:
соответствие имеющегося газа данным настройки, указанным на этикетке прибора;
соблюдение размеров и характеристик привода с учетом технических данных модуля горелки;

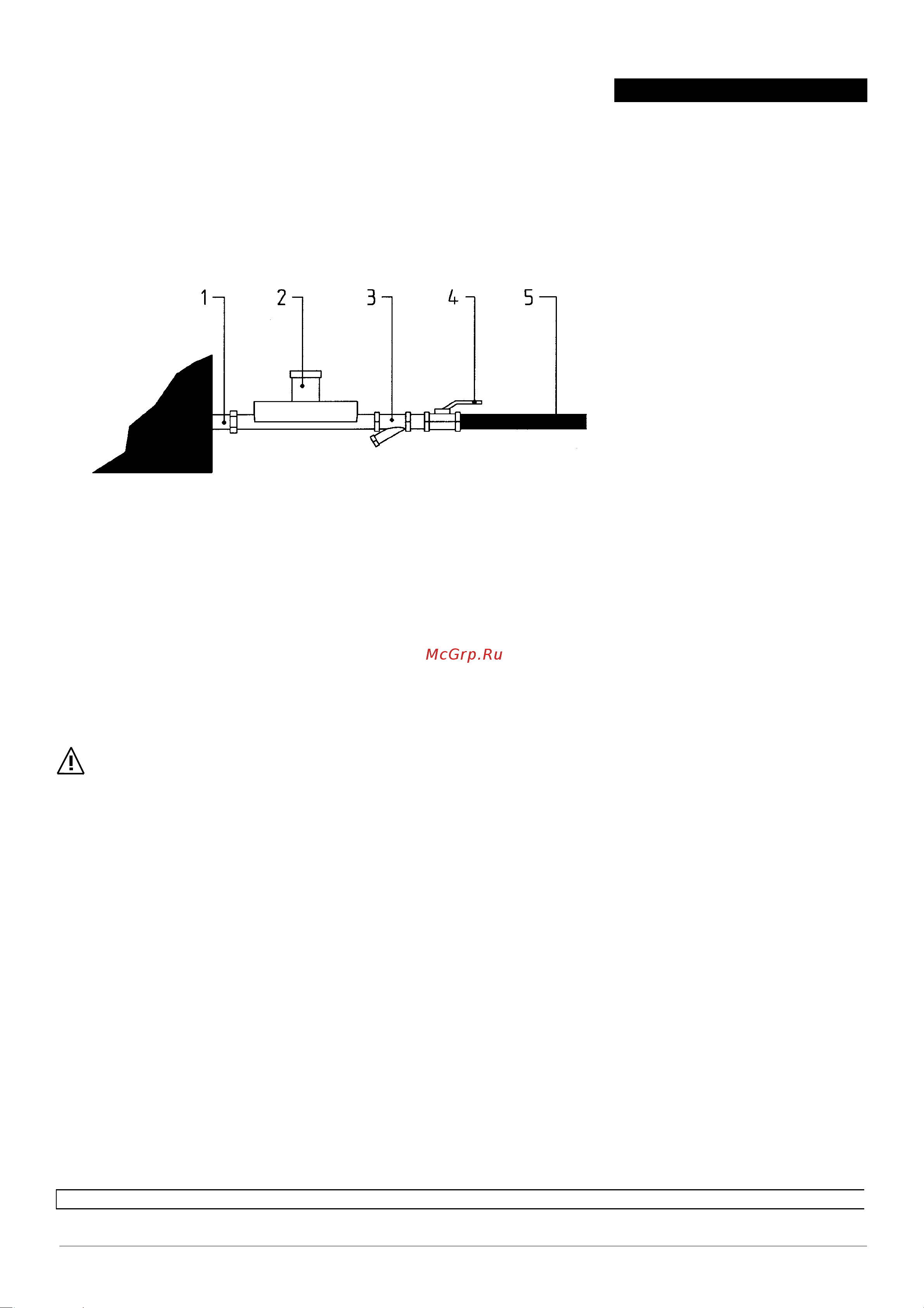

привод контура газа присоединяют через ниппель с резьбой, который расположен на фронтальной стороне прибора
1 Приборы оснащены ниппелем с резьбой
прибор Gas CF100 ½ дюйма
приборы Gas CF200 – 300 – 400 – 500 ¾ дюйма
2 Регулятор давления
Необходим для обеспечения нижеуказанного требуемого давления газа.
природного газа G20 20 мбар;
сжиженного газа пропана G31 37 мбар;
сжиженного газа бутана G30 30 мбар.
3 Фильтр
Предупреждает загрязнение прибора и обеспечивает простоту проверок и обслуживания.
4 Рычаг для блокирования подачи газа
блокирует подачу газа при выполнении любых работ по техническому обслуживанию.
5 Привод контура газа.
Замечания по подключению сжиженного газа:
При подключении сжиженного газа пропана или бутана в непосредственной близости у баллона сжиженного газа
рекомендуют установить первый редуктор газа и обеспечить снижение давления газа до 1,5 бар. Второй редуктор
устанавливают в непосредственной близости прибора. Этот редуктор снижает давление газа от 1,5 бар до ≤ 40 мбар.
Подключением третьего редуктора у прибора обеспечивают правильное давление привода газа.
При чрезмерно высоком давлении газа в баллоне следует информировать поставщик газа и выяснить необходимость
подключения предварительного устройства для уменьшения давления газа на приводе.
Рекомендуется подключать отключающее устройство, которое срабатывает при несоблюдении минимального
допустимого давления газа и предупреждает появление проблем (повышенного образования нагара и отсутствие
поджигания пламени при запуске) по мере уменьшения количества газа в баллоне.
• ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Приборы Roof Top полностью подготовлены для присоединения на месте последующей эксплуатации. Специалисту,
который готовит прибор к первому включению, является необходимым при точном соблюдении требований выполнить
только подключения, указанные в соответствующей схеме настоящей инструкции:
к клеммам подключают регулятор температуры помещения, который устанавливают в центре отапливаемой зоны
примерно на 1,5 метровой и этим предупреждают воздействие на прибор сквозняков, посторонних источников тепла и
холода.
К прибору также можно подключить нижепоименованную дополнительную оснастку:
устройство дистанционного управления, оснащенное световым индикатором дефекта и переключателем
деблокирования прибора управления (аналогичным переключателю PSL);
контрольное устройство минимальной температуры потока подаваемого воздуха (FA термостат);
дополнительный дистанционный датчик температуры (дополнительная принадлежность);
систему сигнализации засорения фильтра (дополнительная принадлежность);
датчик удельной влажности воздуха (дополнительная принадлежность).
ПРИ НЕПРАВИЛЬНОМ ПОДКЛЮЧЕНИИ МОЖНО ИСПОРТИТЬ ПРИБОР УПРАВЛЕНИЯ
