ДВУХУРОВНЕВЫЙ ГАЗОВЫЙ ЭЛЕКТРОКЛАПАН:

Регулирование давления газа на форсунках на стадии max на газах пропан G31 и бутан G30:

Когда электроклапан функционирует на стадии max, орган регулирования давления газа электроклапана должен

быть исключен. В таком режиме пропускная способность горючего и, следовательно, тепловая мощность зависят

только от давления питания и диаметра установленных форсунок.

Для того, чтобы исключить устройство регулирования давления газового электроклапана, установить работу на

стадии max (контакт SF замкнут) и задействовать винты RP как указано на предыдущей странице:

• снять пластиковый колпачок

• удерживая винт регулирования стадии min RP1 (крестовой или прямой отверткой) закрутить до упора

шестиугольный регулировочный винт RP2.

• надеть колпачок и опечатать с помощью краски

Регулирование давления газа на форсунках на стадии min на газах пропан G31 и бутан G30:

Когда электроклапан функционирует на стадии

min, устройство регулирования давления газового

электроклапана должно быть задействовано. В таком режиме пропускная способность горючего и,

следовательно, тепловая мощность зависят от диаметра и рабочего давления форсунок.

Для отладки устройства регулирования давления газового электроклапана, установить работу на стадию min

(контакт SF разомкнут) и задействовать винт RP1, регулируя давление согласно рекомендациям данным на

предыдущей странице.

• Снять пластиковый колпачок

• Регулировать давление, действуя винтом RP1. Вращая по часовой стрелке давление, увеличивается,

вращая против часовой стрелки, давление уменьшается.

• Надеть колпачок и опечатать с помощью краски

В устройствах, имеющих 2 газовых электроклапана необходимо производить регулирование газа

на форсунках независимо на обеих группах.

МОНТАЖ ДИАФРАГМЫ ПЕРВИЧНОГО ВОЗДУХА:

Изделия снабжены диафрагмами первичного воздуха, устанавливать которые необходимо согласно указаниям

на следующих рисунках:

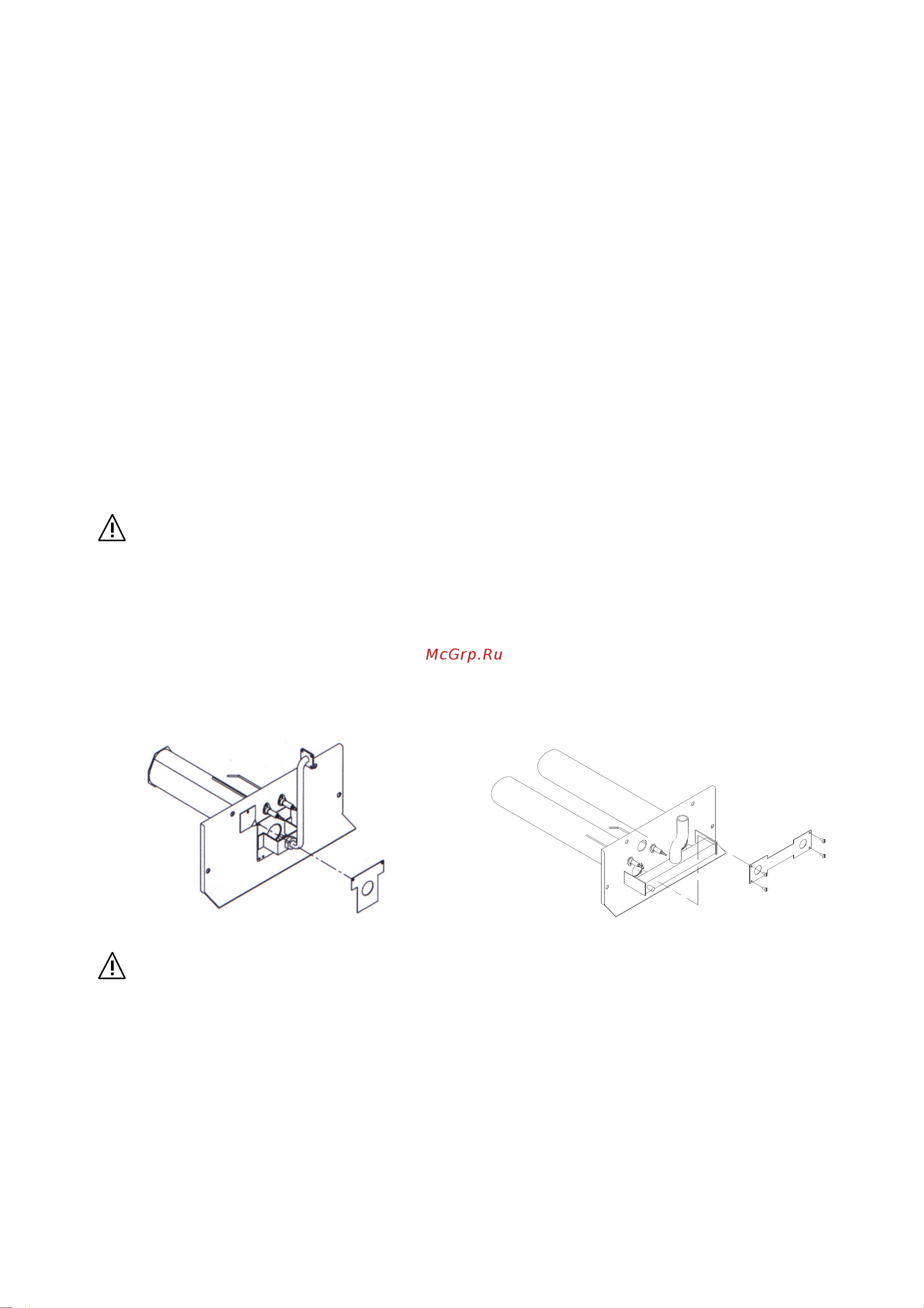

Инструкция по монтажу диафрагмы первичного

воздуха на горелках с одной трубкой горелки

(тип 1)

Инструкция по монтажу диафрагмы первичного

воздуха на горелках с двумя трубками горелки

(тип 2).

Диафрагма первичного воздуха устанавливается только для эксплуатации на газах пропан G31 и

бутан G30. В случае использования газа метан G20 диафрагма обязательно должна быть снята.
