Вентилятор каждого холодильного цикла работает отдельно от другого, позволяя сохранять надежность и
уменьшить потребление при частичной нагрузке. Имеется также функция постоянного и надежного контроля
температуры конденсации. Винтовые вентиляторы вертикальной нагрузки были установлены, чтобы
минимизировать уровень шума передаваемого зданию. Электродвигатели вентиляторов имеют внутреннюю
защиту от перегрузок и отсутствия фаз. Внутренняя часть компрессора и соответствующие компоненты и
трубопровода являются легкодоступными для ремонта.
Секция испарения имеет достаточно большой размер для обеспечения высоких пределов изменения воздушного
потока, избегая затягивания капель воды конденсации, способствуя также низким падениям внутреннего
статического давления.
Установки с двойным компрессором имеют батарею, снабженную циклами, выбираемыми с целью
использования всей фронтальной площади, а также полной глубины пластинчатого радиатора для того, чтобы
увеличить удаление влаги и слоение воздуха при частичной нагрузке.
Емкость сбора конденсата герметично изолирована мастикой, с целью минимизировать риск выброса жидкого
газа.
Вся секция термически и акустически изолирована моющимися панелями.

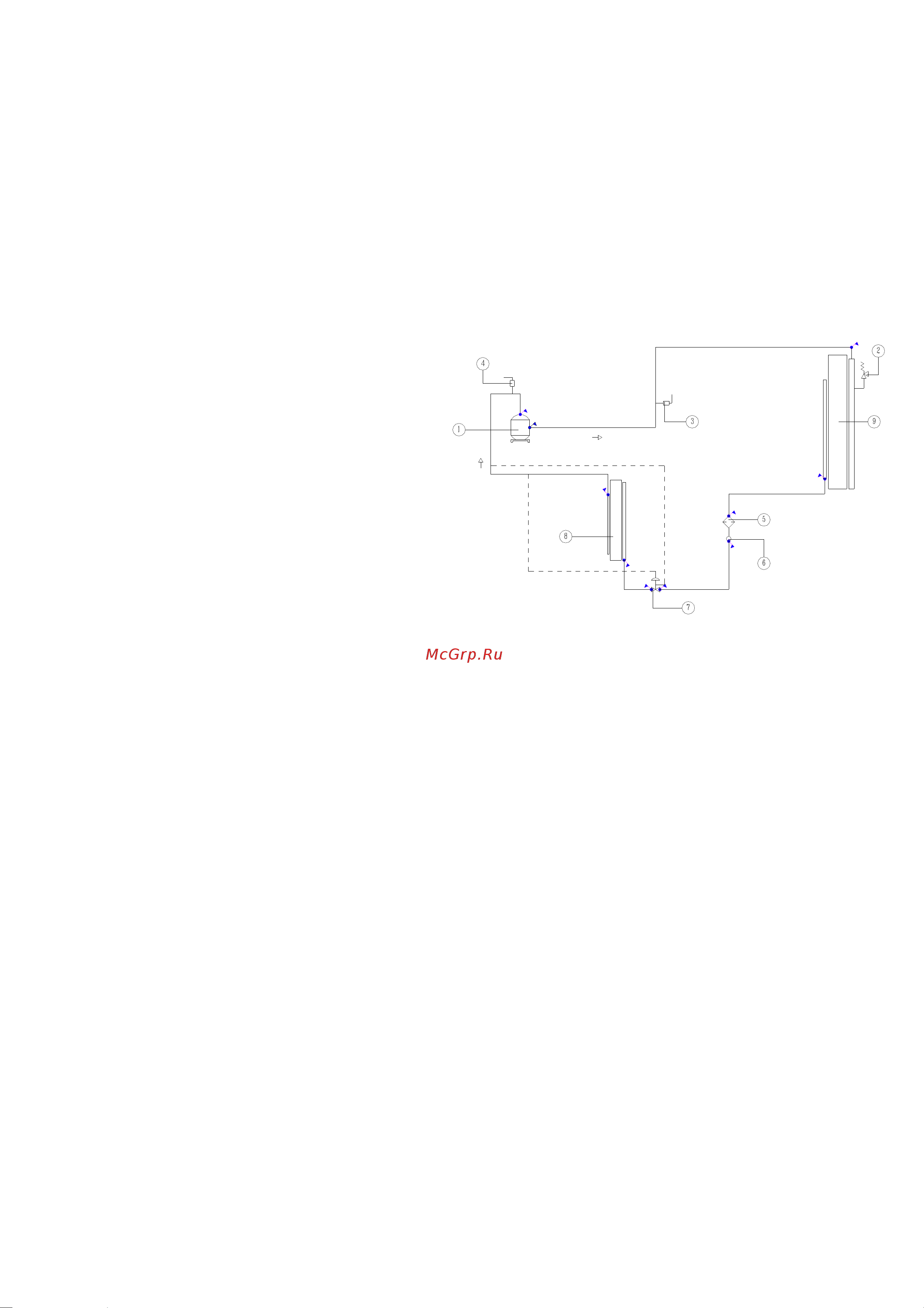

Перечень
Компрессор
Плавкая вставка
Прессостат высокого давления (28 bar)
Прессостат низкого давления (1 bar)
Фильтр-осушитель
Смотровое окно
Расширительный клапан
Испаритель
конденсатор
СЕКЦИЯ ГАЗОВОГО НАГРЕВА:
Данная секция установлена на подаче вентилятора. Позволит кроме обеспечения дополнительной защиты
двигателя также уменьшение остаточных шумов перед сужающимся отверстием отдела, что часто бывает
необходимо в случаях, требующих использование наибольшего статического давления.
Запатентованный теплообменник выполнен из нержавеющей стали, одношаговый со стороны дымов, “cross flow”
(поперечный поток) со стороны воздуха, подходящий для газа. Отличается также высокой эффективностью и
практически исключает техобслуживание. Изготовлен из листового железа, с возможностью без труда
производить операции по чистке и техобслуживанию, испытан по нормативам UNI CIG 9462 состоит из:
• Камера сгорания из стали INOX с низкой тепловой нагрузкой.
• Элементы обмена модулируемые запатентованные, большой площади, из стали INOX трапециевидного
сечения с трубчатым рельефом для достижения показателей теплоотдачи превышающих 90%. Во всех
элементах обмена отсутствуют сварные соединения в непосредственной близости к пламени горелок с
целью избежать уязвимых мест, могущих повлиять на целостность обменника.
• Дымовой коллектор из стали INOX, включает в себя специальный внутренний нагнетатель,
способствующий улучшению отвода продуктов сгорания. Дымовой коллектор снабжен широкой смотровой
дверцей.
Сторона воздуха легко чистится, так как не требует снятия или передвижения прокладок и жаростойкого
материала. Конструкция исключает термический стресс расширения, так как каналы отвода воздуха
расширяются. Выбор установок с двойными теплообменниками мотивируется не только способностью
изменения мощности, но также для исключения возможности появления коррозиии, являющейся следствием
больших объемов образующегося конденсата. Это особенно актуально в случаях, когда предвидится большой
объем обрабатываемого воздуха в помещениях с очень низкими температурами. Горелка всасывающего типа
снабжена клапан, помещенный в специальную нишу, защищенную от атмосферных явлений во время открытия
при возможных операциях по техобслуживанию. Логика контроля пламени является распространенной, а
газовая линия может быть подвержена самым серьезным проверкам с последующей сертификацией
специальными ведомствами.
ЭКСТРАКТОР ДЫМА:
Состоит из центробежного одноступенчатого вентилятора обычного всасывания, приводится в действие
электродвигателем с самоохлаждающимся ротором. Работа экстрактора управляется автоматически
устройством контроля пламени и постоянно контролируется дифференциальным прессостатом. Экстрактор
расположен в нише всасывания, а следовательно в потоке холодного воздуха, что позволяет поддерживать
нормальную рабочую температуру электродвигателя без перегревов.
