4 Функционирование
Руководство по эксплуатации
18
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020
Дополнительные пояснения к данному меню и возможные
значения параметров см. в «7.5.5 Меню: Intelligent Storage
Mgmt» [441].
4.5 Конфигурацию
[→Main menu →Configuration]
Это меню позволяет оптимизировать рабочие характеристики
установки в соответствии с конструкцией системы и
потребностями пользователя. Дополнительные программы
облегчают ввод в эксплуатацию. В зависимости от прав доступа
(пользователь или специалист) доступны различные
параметры.
4.5.1 Права доступа (код специалиста)
[→Main menu →Configuration →Access]
Определенные функции и параметры контроллера имеют
ограничения по правам доступа и могут быть скрыты от
пользователя. Для получения доступа к ним необходимо ввести
код специалиста.

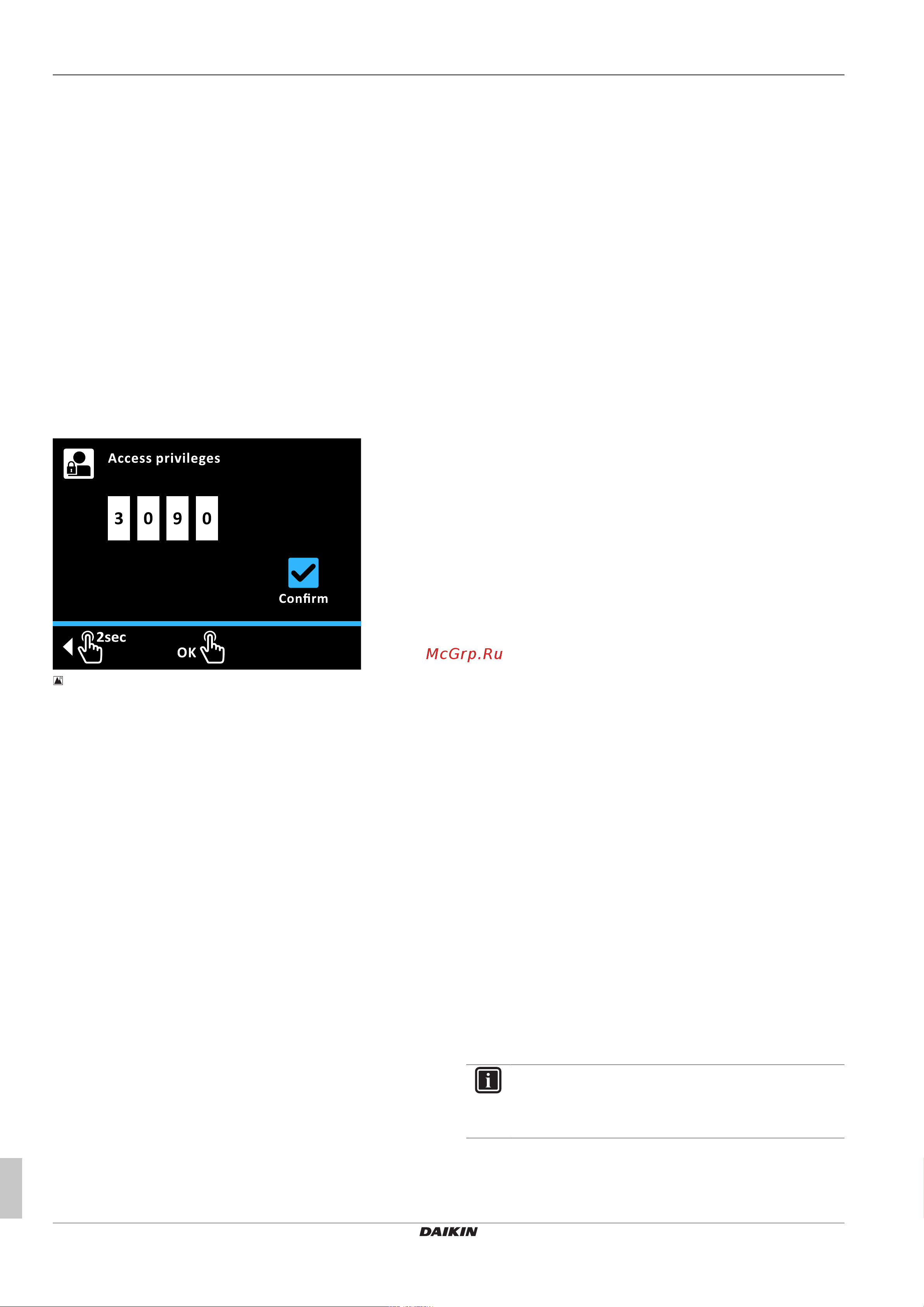

4‒1 Настройка кода доступа
Пример: настройка кода 3090 (только в качестве примера,
комбинация не является действительным кодом доступа)
[→Main menu →Configuration →Access]:
1 Вращением поворотной кнопки по часовой стрелке
выделить синим первое поле ввода.
2 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Первое поле ввода начнет мигать синим
цветом.
3 Поворачивать поворотную кнопку по часовой стрелке до
появления в поле значения 3.
4 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Выделение синим перейдет на второе поле
ввода.
5 Вращением поворотной кнопки по часовой стрелке
переместить выделение на третье поле ввода.
6 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Третье поле ввода начнет мигать синим
цветом.
7 Поворачивать поворотную кнопку по часовой стрелке до
появления в поле значения 9.
8 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Выделение синим перейдет на четвертое поле
ввода.
9 Поворачивать поворотную кнопку по часовой стрелке до
выделения синим значка подтверждения.
10 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Система проверит код и закроет экран
настройки.
4.5.2 Датчики
[→Main menu →Configuration →Sensors]
Это меню позволяет активировать и конфигурировать
(опциональные) датчики. Также здесь можно назначать
заданные значения давления для воды.
Дополнительные пояснения к данному меню и возможные
значения параметров см. в «7.6.1Меню: Sensors» [441].
4.5.3 Конфигурация контура отопления
[→Main menu →Configuration →HC config]
В этом меню настраиваются базовые функции контура
отопления.
Дополнительные пояснения к данному меню и возможные
значения параметров см. в «7.6.2 Меню: Heating circuit
config» [442].
Погодозависимое регулирование температуры
воды на выходе
При активации погодозависимого регулирования температуры
воды на выходе осуществляется автоматическая коррекция
температуры воды на выходе (параметр [Feed temperature,
target]) в зависимости от температуры снаружи в соответствии с
заданной характеристикой нагрева/охлаждения.
В состоянии поставки данная функция активирована. Для ее
деактивации и последующей активации требуется ввод кода
специалиста (управление по заданным уставкам).
В случае подключения комнатного устройства RoCon U1
(EHS157034) к устройству RoCon+ HP1 выполняется
регулирование заданных температур по фактической
температуре наружного воздуха и воздуха в помещении
(параметр [Room influence]).
Настройка этой функции возможна только при условии ввода
кода специалиста. В случае необходимости обратитесь к
вашему специалисту по системам отопления.
Для активации и деактивации этой функции используется
параметр [Weather-compensated] в меню «Configuration».
▪ Параметр [Weather-compensated] = «Weather-compensated»
означает погоду контроля компенсированных температур
потока в соответствии с настройками, выполненные в меню
[Heating] и [Cooling].
▪ Параметр [Weather-compensated] = «Feed temperature, fixed»
означает регулирование по фиксированной заданной
температуре
▪ В режиме нагрева: параметр [Feed temperature, heating
mode] или параметр [Feed temperature, reducing mode]
▪ В режиме охлаждения: параметр [Feed temperature, cooling
mode]
ИНФОРМАЦИЯ
Погодозависимое регулирование температуры воды на
выходе не влияет на заданную температуру подачи
при запросе от контура горячей воды.
