3 Управление
Руководство по эксплуатации
9
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020

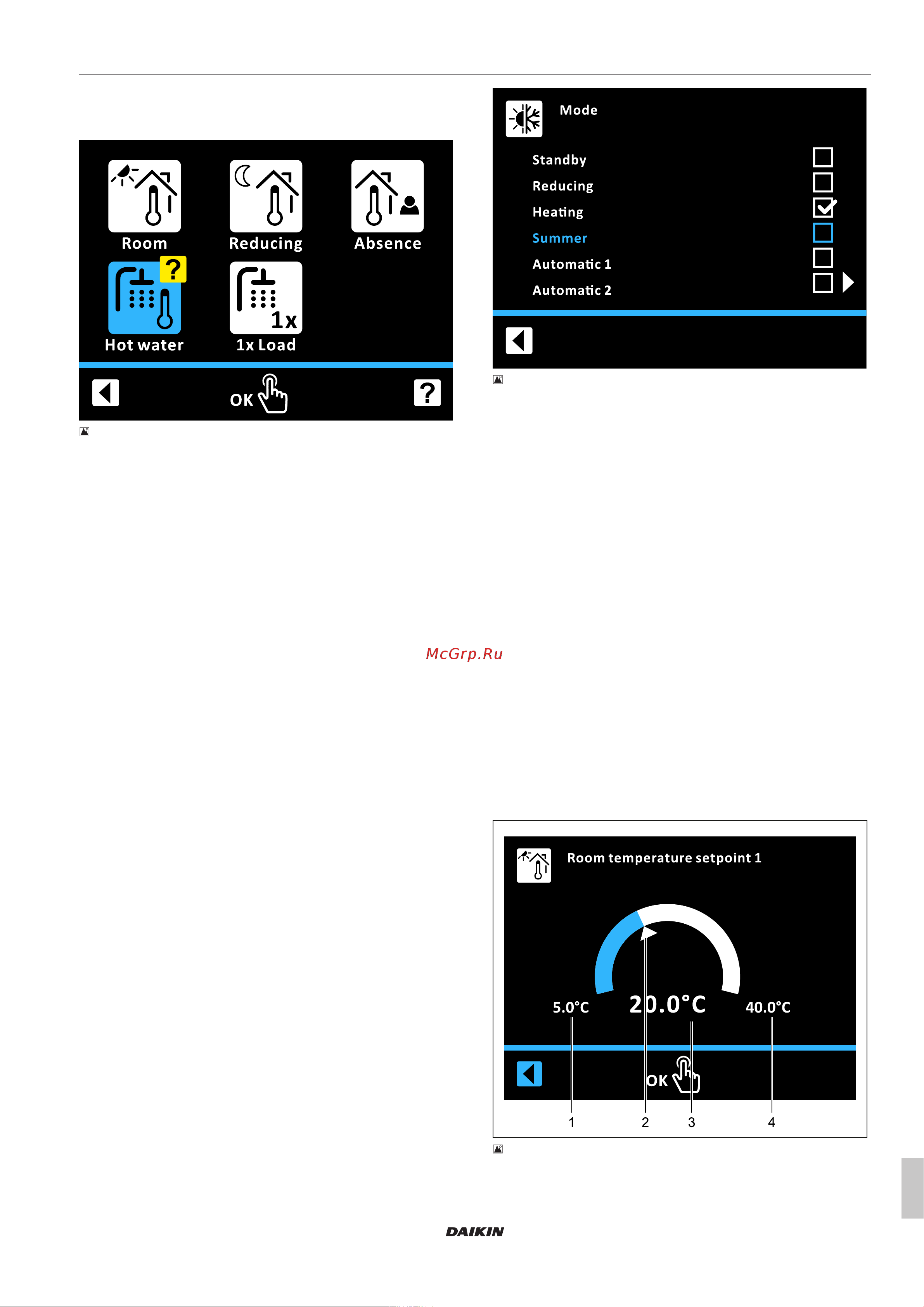

3.3.2 Функция справки
Для каждого значка меню предусмотрено текстовое пояснение.
3‒4 Функция справки
Пример: вызов текста справки к меню «Hot water» и закрытие
функции справки [→Main menu →User]:
1 Поворачивать поворотную кнопку по часовой стрелке до
выделения синим фоном значка вызова справки на панели
задач.
2 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Активируется функция справки, на последнем
значке меню появится символ «?».
3 Поворачивать поворотную кнопку против часовой стрелки,
пока символ «?» не окажется на значке «Hot water».
4 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: На экране появится текст справки к меню «Hot
water».
5 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Текст справки закроется.
6 Поворачивать поворотную кнопку по часовой стрелке до
выделения синим фоном значка вызова справки на панели
задач.
7 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Функция справки завершена.
3.3.3 Навигация по спискам и выбор
отдельных позиций
Существует два вида списков: с исключительно
информационной функцией и с возможностью выбора
отдельных позиций. Перемещение между позициями списка
осуществляется вращением поворотной кнопки.
Многостраничные списки отличаются наличием стрелки
перехода на следующую страницу. Переход между позициями в
списке, расположенными на разных страницах, осуществляется
вращением поворотной кнопки.
В списках с возможностью выбора выбранные позиции
обозначаются галочкой. Нажатием кнопки «OK» активируется
другая позиция списка. Соответствующая настройка
сохраняется в память, и список закрывается.
3‒5 Список с выбранной позицией
Пример: переключение в режим работы «Summer» [→ Main
menu →Operating mode]
1 Вращением поворотной кнопки по часовой стрелке
выделить синим позицию списка «Summer».
2 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Напротив позиции списка «Summer» появится
галочка.
3 Поворачивать поворотную кнопку против часовой стрелки
до выделения синим значка возврата.
4 Нажмите и отпустите поворотную кнопку, чтобы
подтвердить выбор («OK»).
Результат: Настройка будет сохранена в память, экран
настройки закроется.
3.3.4 Настройка уставок
Уставки параметров можно настраивать в пределах
отображаемой шкалы. Новое значение сохраняется нажатием
кнопки «OK». При длительном нажатии на поворотную кнопку
экран настройки закрывается без сохранения изменений. Для
некоторых параметров, наряду со значениями, на шкале
предусмотрена опция «Off». Чтобы выбрать эту настройку,
необходимо повернуть поворотную кнопку против часовой
стрелки еще на одну позицию после минимального значения.
3‒6 Экран настройки параметра
1 Минимальное значение
2 Стандартное значение
3 Значение, выбранное в текущий момент
4 Максимальное значение
