4 Функционирование
Руководство по эксплуатации
23
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020
ИНФОРМАЦИЯ
Процедура согласно EN1264, часть4:
Контуры отопления после изготовления ангидритных и
цементных стяжек необходимо проверить на
герметичность с помощью гидравлического испытания.
Герметичность должна быть обеспечена
непосредственно до и во время заливки стяжки.
Уровень испытательного давления должен достигать
не менее 1,3-кратного максимально допустимого
рабочего давления.
При опасности замораживания следует предпринять
соответствующие меры, как например, применение
незамерзающих жидкостей или поддержание
постоянного температурного режима здания. Если для
работы установки в соответствии с назначением
незамерзающая жидкость больше не требуется, то
следует удалить незамерзающую жидкость путем
опорожнения и промывания установки с помощью не
менее чем 3-кратной смены воды.

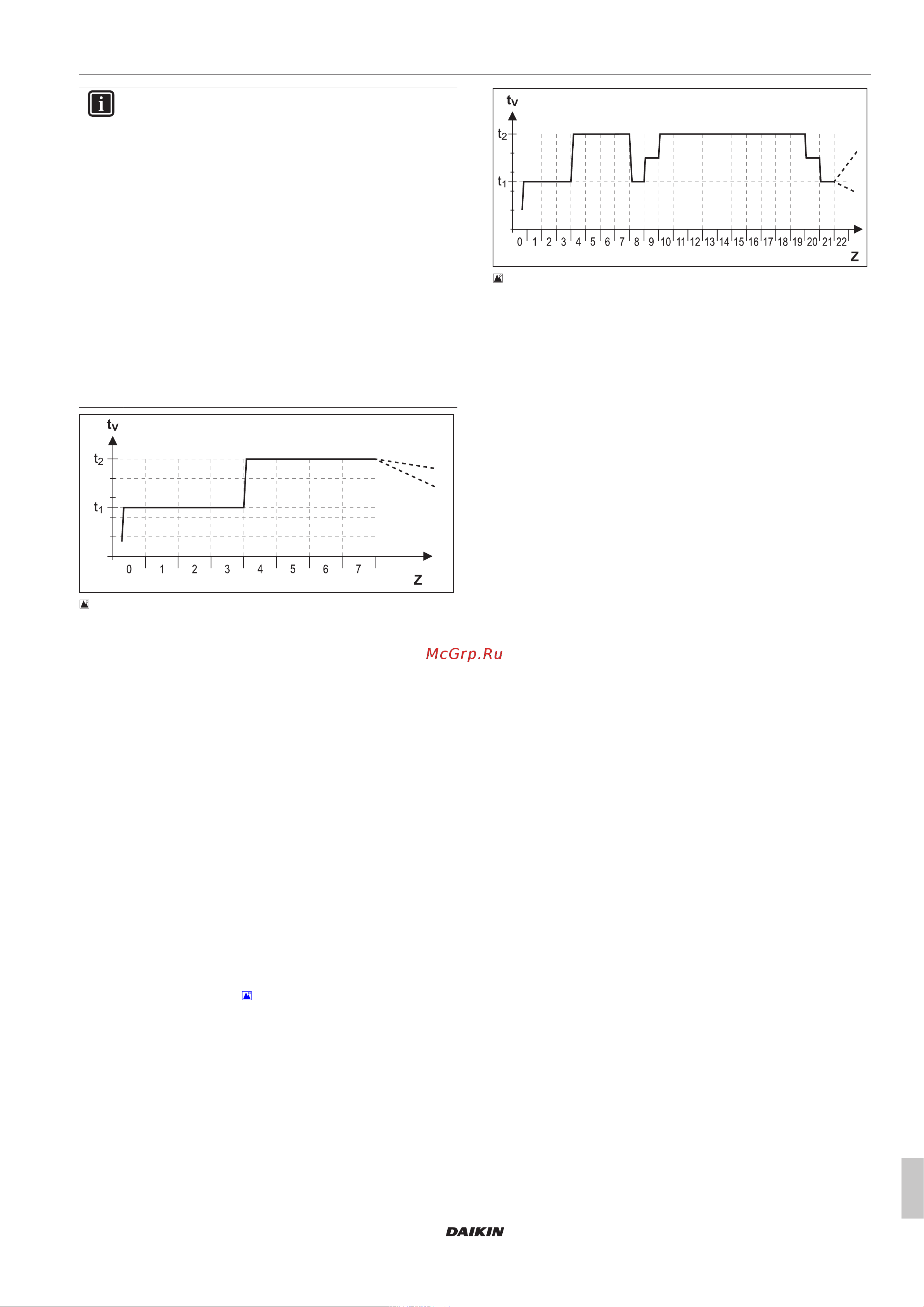

4‒5 График времени программы сушки стяжки при
функциональном нагреве
t
1
Температура запуска 25°C
t
2
Максимальная температура контура отопления
t
V
Температура воды на выходе
Z Продолжительность сушки стяжки в днях после
запуска функции
Нагрев для достижения готовности покрытия
Процесс высыхания стяжки трудно предсказуем. При высокой
влажности воздуха он может полностью прекратиться. Процесс
высыхания стяжки можно ускорить с помощью системы теплого
пола (нагревание для достижения стадии готовности покрытия)
или таких мероприятий, как механическая сушка.
Каждое нагревание для достижения стадии готовности покрытия
отдельно заказывается заказчиком строительных работ как
дополнительная работа согласно правилам выполнения
подрядно-строительных работ (VOB). Достижение стадии
готовности покрытия является необходимым условием для
начала работ укладчиком верхнего слоя покрытия, для того
чтобы он мог поставить бездефектный предмет подряда.
С помощью стандартных настроек можно активировать
комбинированную программу функционального нагрева и
нагрева для достижения готовности покрытия, чтобы достичь
уровня остаточной влажности стяжки, соответствующего стадии
готовности покрытия (см. « 4‒6 График времени программы
сушки стяжки при комбинированном функциональном
нагревании и нагревании для достижения стадии готовности
покрытия» [4 23]). Как правило, перед укладкой покрытия
следует с помощью измерительной техники определить
остаточную влажность стяжки.
4‒6 График времени программы сушки стяжки при
комбинированном функциональном нагревании и нагревании
для достижения стадии готовности покрытия
t
1
Температура запуска 25°C
t
2
Максимальная температура контура отопления
t
V
Температура воды на выходе
Z Продолжительность сушки стяжки в днях после
запуска функции
Дополнительные пояснения к данной функции и возможные
значения настройки см. в «7.6Configuration» [441].
4.5.8 Мастер конфигурирования
[→Main menu →Configuration →Wizard]
Это меню содержит параметры, запрашиваемые Мастером
конфигурирования. Они обеспечивают возможность быстрой
коррекции настроек системы. См. «5.1 Мастер
конфигурирования» [427].
4.5.9 Сброс параметров
[→Main menu →Configuration →Parameter reset]
Это меню позволяет сбросить все индивидуальные настройки
параметров до заводских настроек. Это может потребоваться в
случае ненадлежащей работы устройства внутреннего агрегата
при отсутствии других видимых причин для этого.
4.6 Информация
[→Main menu →Information]
В этом меню отображаются все температуры установки, тип
теплообменника, различные сведения о ПО, а также рабочие
состояния всех компонентов установки. Количество
отображаемых параметров зависит от количества
подключенных компонентов. Данные значения настройке не
подлежат.
4.6.1 Текущие установки
[→Main menu →Information →Current]
В этом меню представлена гидравлическая схема системы. На
первой и второй страницах показаны датчики и
соответствующие им текущие значения. На третьей странице
отображаются компрессор, насос и нагревательный стержень —
на белом фоне при неактивном состоянии и на синем при
активном. Для обоих 3-ходовых клапанов отображается их
текущее положение.
