НАСТРОКА ГАЗОВОЙ АРМАТУРЫ

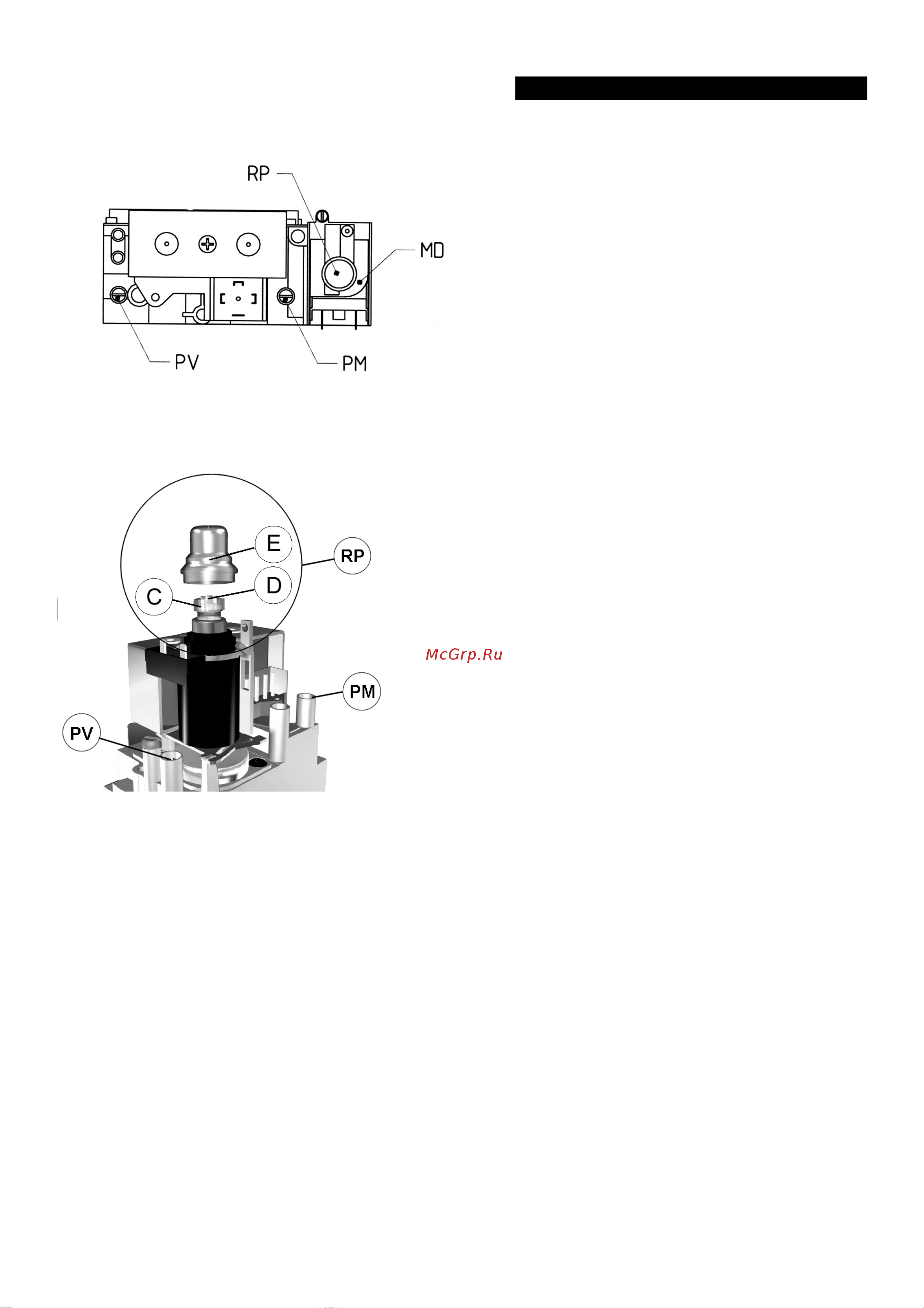

Прибор CF100 оснащен двухступенчатой газовой арматурой MODELL SIT 836 TANDEM.
PM - подключение измерения давления перед
прибором;
PV - подключение измерения давления за
прибором;
RP - болт настройки давления.
MD - катушка, управляющая модуляцией.
Проверка и настройка максимального давления (максимальной
тепловой мощности):
Манометр подключают к PV и измеряют рабочее давление форсунок.
Устанавливают максимальную номинальную тепловую мощность
прибора.
Проверяют соответствие измеренного рабочего давления форсунок
давлению, указанному на этикетке газа.
При настройке максимального давления следует:
- удалить прозрачный колпачок C регулятора давления
электромагнитного клапана;
- положение регулирующей гайки B меняют 10 мм гаечным ключом:
при вращении по часовой стрелке давление газа на выходе газовой
арматуры увеличивается, при вращении против часовой стрелки
давление газа уменьшается;
- прозрачный колпачок C регулятора давления электромагнитного
клапана ставят на прежнее место и фиксируют красной краской.
-
Проверка и настройка минимального давления (минимальной
тепловой мощности):
Манометр подключают к PV и измеряют рабочее давление форсунок.
Устанавливают минимальную номинальную тепловую мощность
прибора.
Проверяют соответствие измеренного рабочего давления форсунок
давлению, указанному на этикетке газа.
При настройке минимального давления следует:
- удалить прозрачный колпачок C регулятора давления
электромагнитного клапана;
- положение регулирующей гайки B меняют 10 мм гаечным ключом:
при вращении по часовой стрелке давление газа на выходе газовой
арматуры увеличивается, при вращении против часовой стрелки
давление газа уменьшается;
прозрачный колпачок C регулятора давления электромагнитного
клапана ставят на прежнее место и фиксируют красной краской.
