22
Горелку выключают регулятором температуры помещения, после этого отключают напряжение электрической
сети и закрывают газовый кран (клапан подачи газа). Снимают манометр и, с целью предупреждения утечки газа,
убеждаются в том, что болт- заглушка регулятора давления газа ввинчена до упора.
Открывают кран подачи газа, включают напряжение электрической сети и поворотом ручки регулятора
температуры помещения устанавливают искомое значение температуры помещения..
Этим завершают подготовку прибора к эксплуатации.
КЛЕММЫ ПОДКЛЮЧЕНИЯ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ ПОМЕЩЕНИЯ
Все узлы управления прибора расположены на щитке управления.
При выполнении работ по монтажу, техническому обслуживанию или уходу и при необходимости доступа к внутри
прибора расположенным устройствам управления, является необходимым предварительно отключить прибор от
электрической сети.
Рекомендации по обеспечению корректной установки регулятора температуры помещения:
расстояние до полов - около 1,5 м;
монтируют на внутренней стене и обеспечивают отсутствие побочного влияния посторонних источников тепла или
холода и прямых солнечных лучей;
кабель подключения к прибору и контакты подключения должны быть размещены отдельно от других электрических
кабелей в отдельном канале, который, при возможности следует надежно экранировать;
при применении кабелей, имеющих сечение жилы проводника 1 mm² длиной 0-50 м максимальное общее допусти-
мое расстояние от регулятора комнатной температуры до прибора может достигнуть 150 м;
при подключении прибора является обязательным строго соблюдать полярность (клемму кабеля T+ нужно
подключить к клемме T+ контактной колодки, а клемму кабеля T- - к клемме T- контактной колодки).

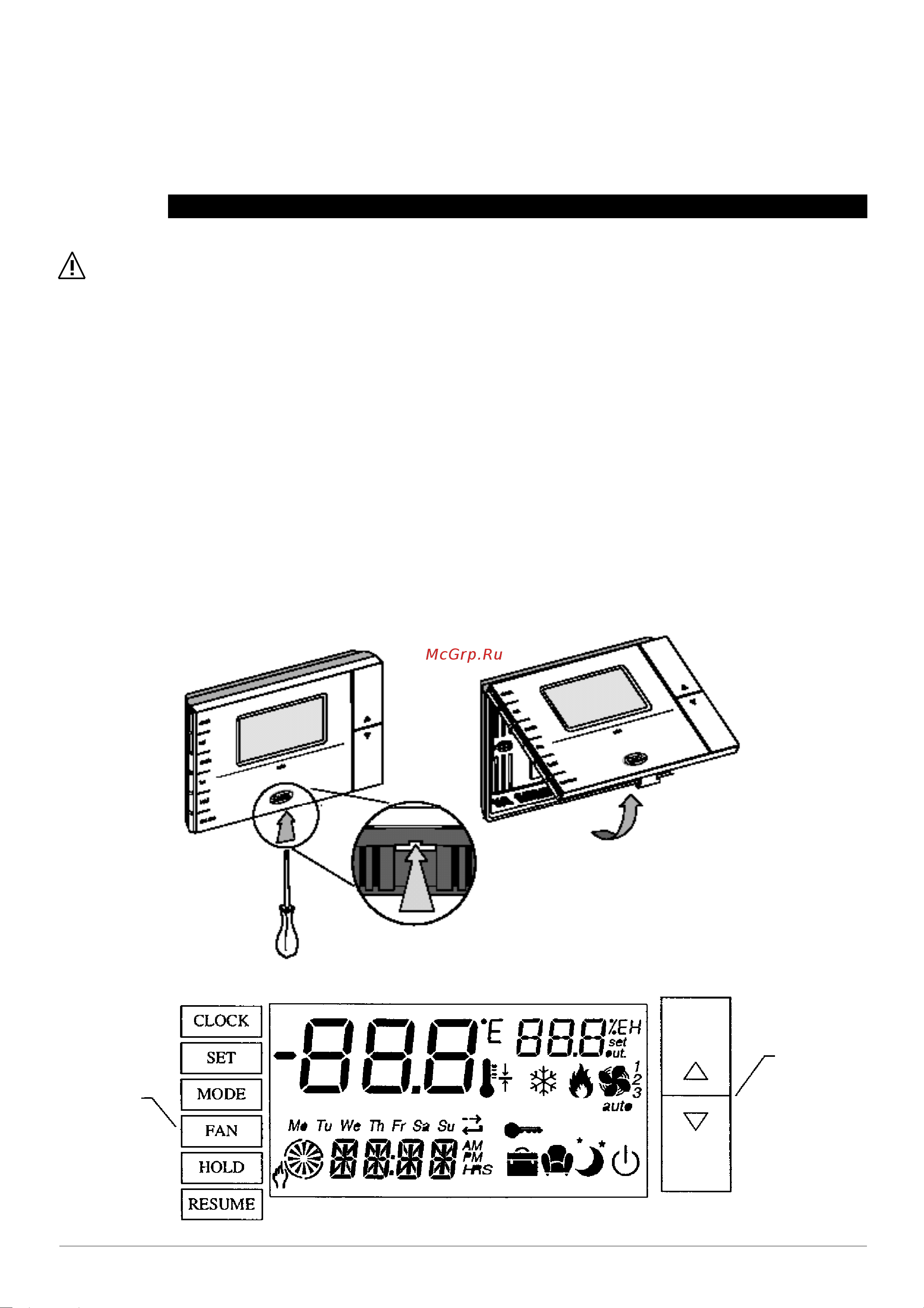

Крепление на стене:
В прорезь, которая имеется по середине задней стенки цоколя, следует вставить лезвие плоской
отвертки и ее нажатием освободить блокирующий фиксатор;
нажимая верхнюю часть фронтальной панели, открывают верхнюю крышку регулятора;
нижний цоколь прикрепляют к стене, кабель во внутрь до центра цоколя протягивают через овальное отверстие:
кабель к контактной колодке подключают по схеме, приведенной на стр. 14 и 15;
закрывают корпус регулятора.
КНОПКИ УПРАВЛЕНИЯ И ИНДИКАТОР:
кнопки
set-point для
изменения
значения
настройки
кнопки
выбора
функций
вид снизу
