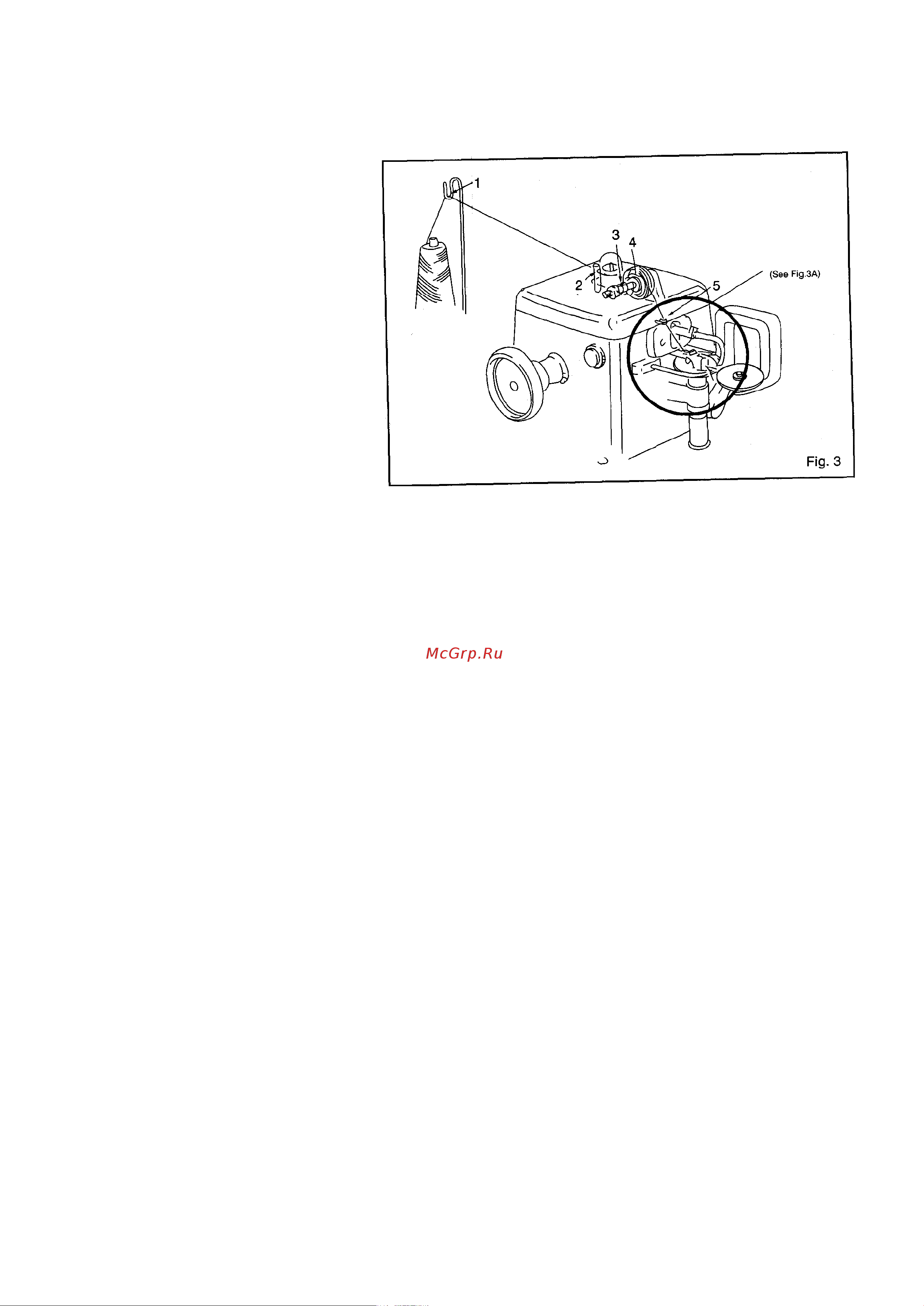

3) Заправка нити (Рис.3, 3A)
Протяните нить, идущую с катушки,
через нитенаправитель 1 стойки
катушкодержателя, затем через стойку
предварительного натяжения 2 и
между прижимными дисками 4
регулятора натяжения 3. Затем
проведите нить через глазок 5,
нитенаправитель 6, вокруг
направителя 7, вниз через щель 8, в
щель 9 и заправьте через отверстие
иглы 10 снизу вверх, оставив
свободный конец нити длиной 25-
50mm.
Содержание
- I назначение и спецификация 3
- Ii инструкция по эксплуатации 3
- Область применения и спецификация 3
- Подготовка к работе 3
- Спецификация 3
- Установка иглы рис 3
- Заправка нити рис 3a 4
- Ill регулировки узлов и мехенизмов 5
- Грубая регулировка эксцентрика продвижения 5
- Регулирование длины стежка рис 5
- Регулировка игловодителя и подающего ролика 5
- Регулировка положения иглы 6
- Положение максимального отклонения петлителя 7
- Установка взаимного положения иглы и петлителя 8
- Внимание после проведения регулировки 10
- Для gp4 4 t 1 2mm gp4 5 t 2 2 mm gp4 5a t 2 3mm если регулировка требуется 10
- Когда игла начинает возвратное движение назад и носик петлителя пересекает ось иглы 10
- Необходимо снова проверить установки с 10
- Отпустите винт крепления кулачка на главном валу и поворачивая кулачок отрегулируйте 10
- По 8 пункты 10
- Положение петлителя после чего затяните винт 10
- Расстояние t между носиком петлителя и центром ушка иглы должны быть 10
- Iv возможные неполадки 13
- V принадлежности 14
