Gemsy GP4 [7/14] Положение максимального отклонения петлителя

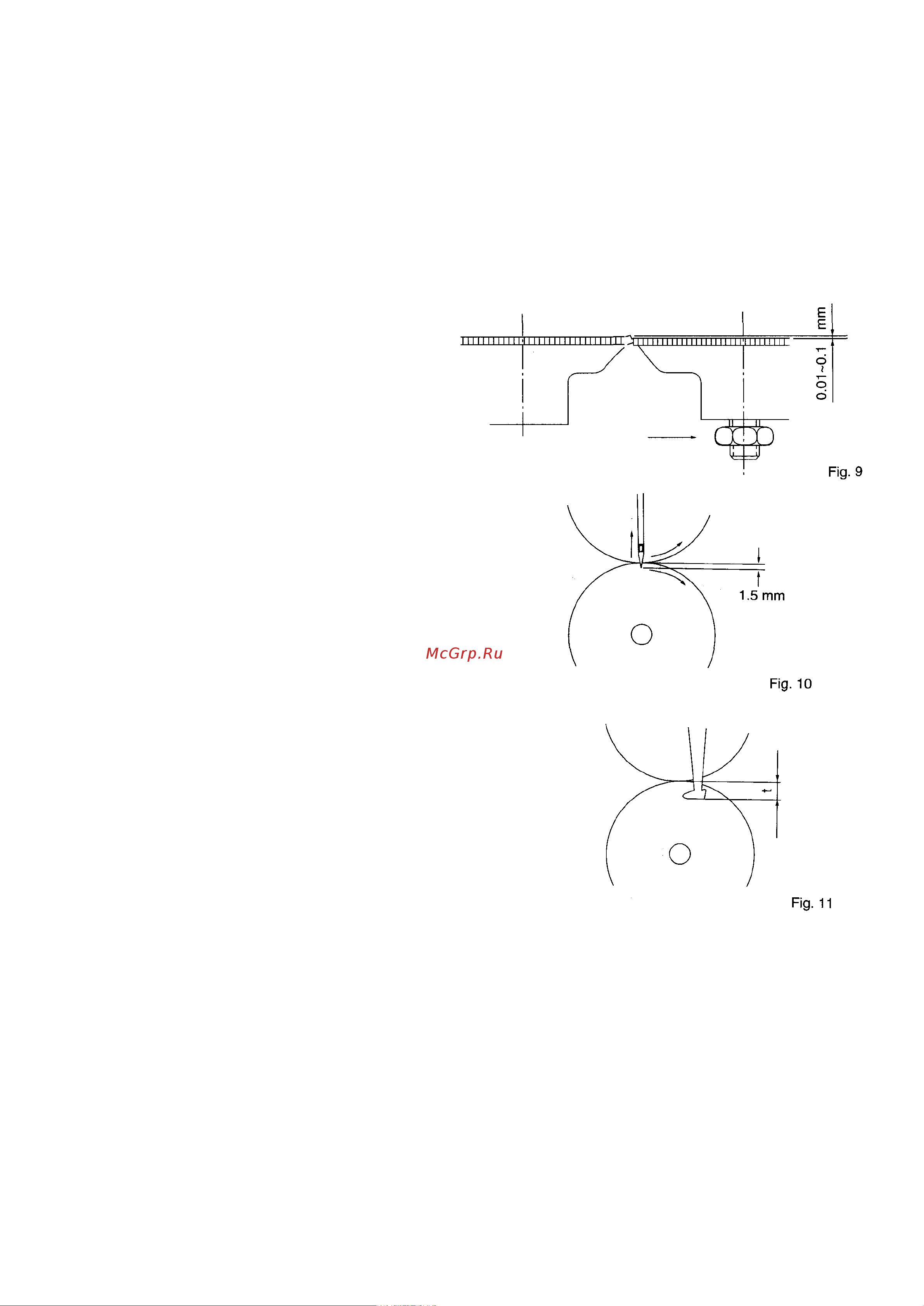

5. Установка положения прижимного и подающего роликов.

Прижимной ролик должен быть на 0.01 - 0.10 мм

ниже подающего (как показано на Рис.9). Если

необходимо отрегулировать положение

прижимного ролика, отпустите контргайку,

поворачивайте винт, чтобы поднять или опустить

ролик как требуется и убедитесь, что прижимной

ролик параллелен с подающим роликом. Затем

повторно зажмите контргайку.

Выбор времени продвижения материала.

Ролик продвижения должен начать свое вращение когда

острие иглы, при возвратном движении, будет выступать

за его кромку на 1,5 мм(Рис.10). Если требуется

регулировка, каретку эксцентрика на главном валу (рис. 5)

ослабляют, вращают, пока установят время начала

продвижения и повторно закрепляют эксцентрик.

7.Положение максимального отклонения петлителя

Когда петлитель максимально выдвинут вперед на

шьющего, расстояние от передней кромки петлителя до

кромки подающего ролика (t) должно быть:

для GP4-4, t = 6+

0,3

мм; GP4-5, t=6.5+

0,3

мм; GP4-6, T=7.5+

0,3

мм;

если требуется корректировка, отпустите винт крепления

рычага продвижения петлителя (как показано на Рис.

5),отрегулируйте петлитель и затяните винт крепления.

(Рис.11)
