Gemsy GP4 [6/14] Регулировка положения иглы

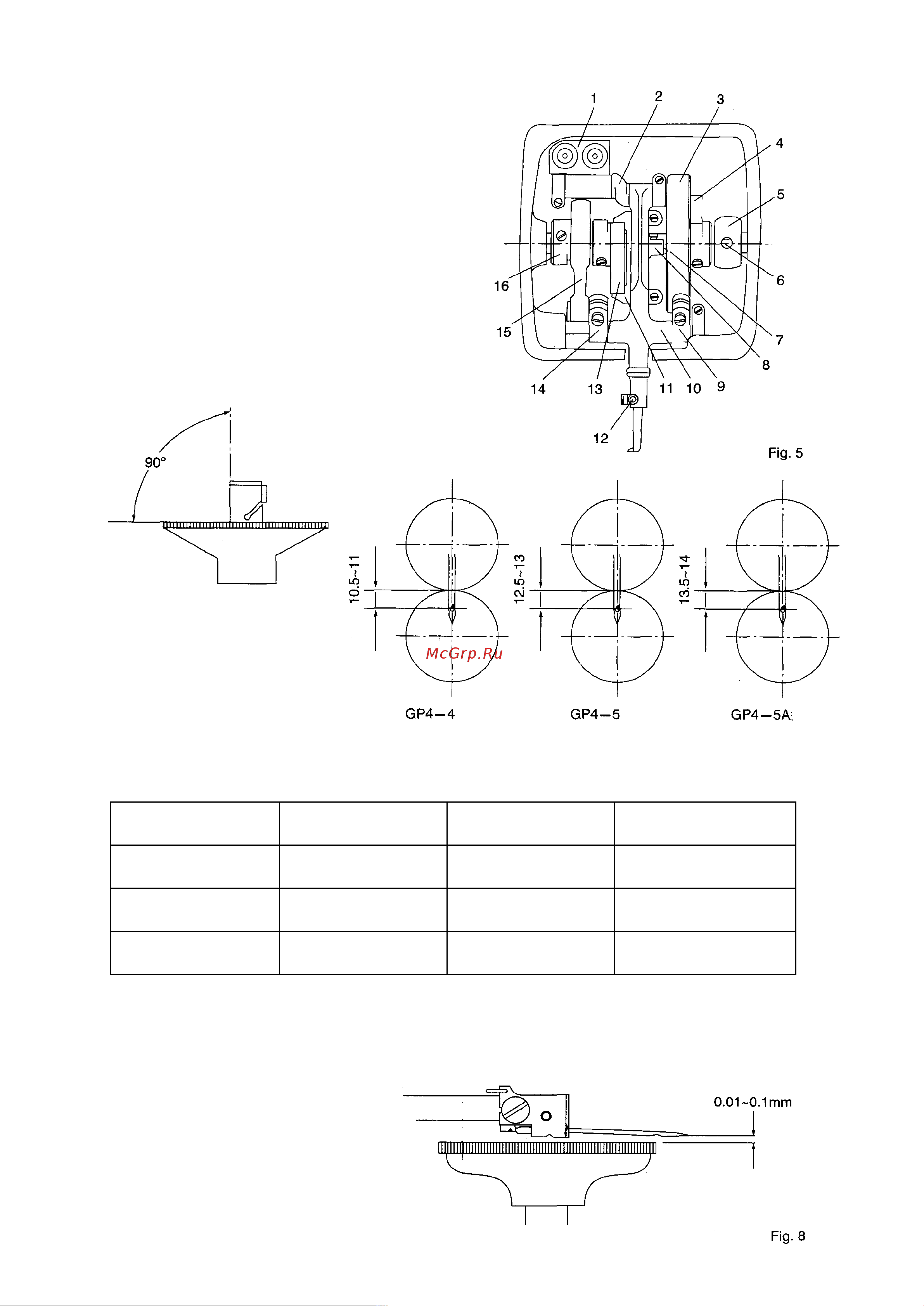

1. Задняя опора кривошипа петлителя

2. Кривошип петлителя

3.Эксцентрик петлителя

4. Балансир (противовес)

5. Узел эксцентрика подачи

6. Эксцентрик подачи

7. Коленвал кривошипа петлителя

8. Шар кривошипа петлителя

9. Соединительное звено рычага петлителя

10. Рычаг -основание петлителя

11. Рамка игловодителя

12. Винт крепления петлителя

13. Эксцентрик продвижения игловодителя

14. Шатун эксцентрикадвижения петлителя

15. Соединительное звено эксцентрика петлителя

16. Эксцентрик горизонтального продвижения петлителя

3. Регулировка

положения иглы

Установите иглу в крайнее

переднее положение, вращая

ручное колесо. Если требуется

регулировка, отпустите два

винта крепления игловодителя и сместите его вперед или назад, добиваясь зазоров в соответствии с

рис. 7. Затем затяните винты и удостоверьтесь, что иглодержатель расположен под прямым углом.

Тип машины иглы нить материал

GP4-4 40-60 5.9 tex/3 х/б нить Тонкий и мягкий мех

GP4-5 60-90 7.5 tex/3 х/б нить Средний мех

GP4-5A 90-120 7.5 tex/3 х/б нить Тяжелый толстый мех

4. Установка иглы и подающего ролика.

Требования по установке иглы и ролика подачи показаны на Рис.8. Если требуется регулировка,

отпустите винт крепления ролика подачи и отрегулируйте в соответствии со схемой. Затем повторно

затяните винт.
