Brother Innov-Is 97Е NV97Е [10/96] Аксессуары
![Brother Innov-Is 97Е NV97Е [10/96] Аксессуары](/views2/1470273/page10/bga.png)
8
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

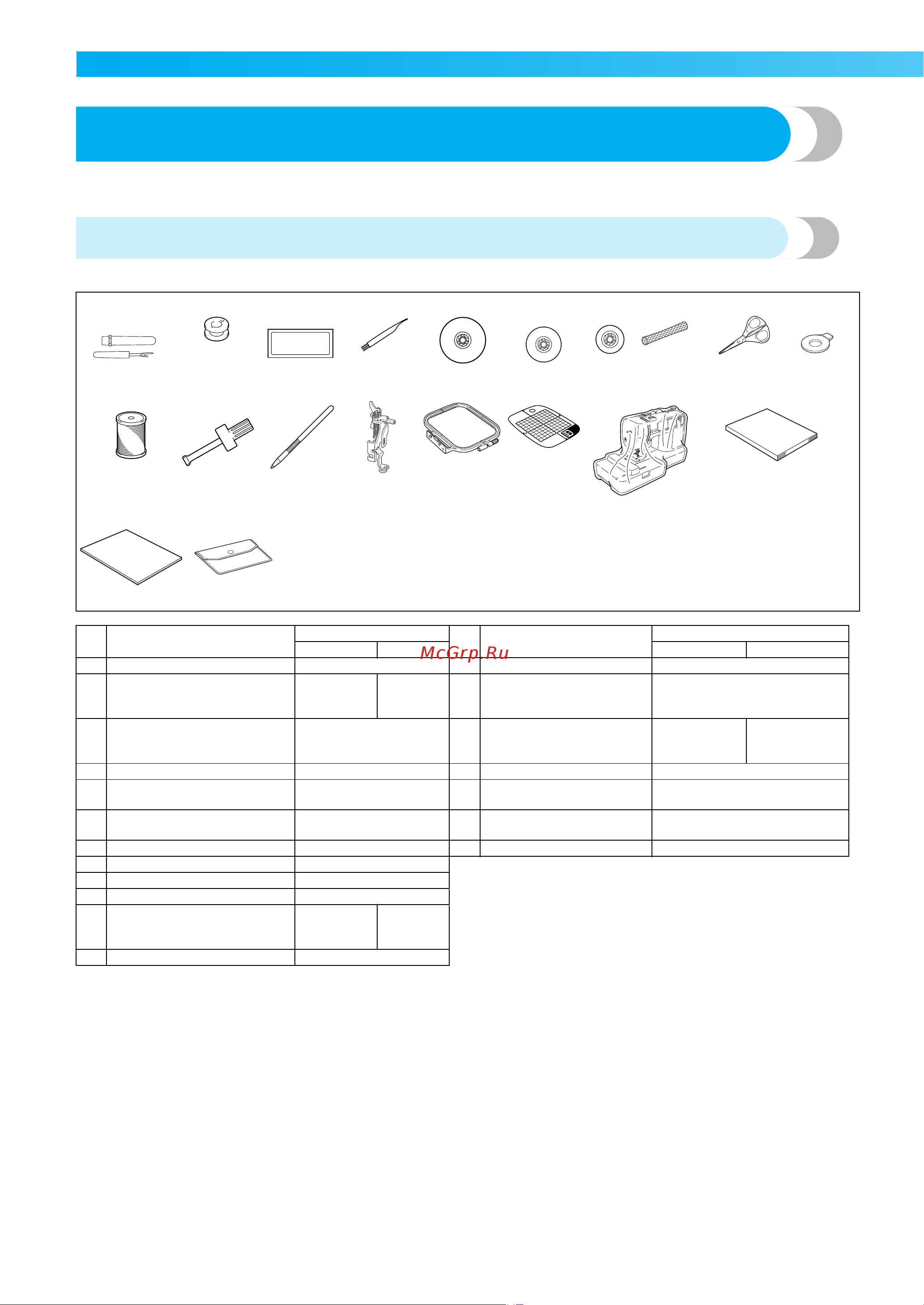

Аксессуары
После вскрытия упаковочной коробки проверьте наличие перечисленных ниже аксессуаров.
Если какие-либо из них отсутствуют или повреждены, обратитесь к дилеру.
Аксессуары в комплекте поставки
1. 2.
3.
*1
4. 5. 6. 7. 8. 9.
10.
11.
12. 13. 14. 15. 16. 17.
18. 19.
*
1 75/11 3 иглы, 90/14 1 игла
№ Наименование детали
Код детали
№ Наименование детали
Код детали
США / Канада
Прочие
США / Канада
Прочие
1 Вспарыватель XZ5082-001 13 Стилус XE3069-001
2
Шпулька (4)
(Одна установлена на
машину.)
SA156
SFB 14
Лапка для вышивания
"Q"
(в машине)
XD0474-151
3 Набор игл X59535-051 15
Комплект пялец
(средние)
10 см (В) x 10 см (Ш)
SA432 EF62
4 Щетка для чистки X59476-021 16 Пылезащитный чехол XE5387-001
5
Колпачок катушки
(большой)
130012-024 17
Руководство по
эксплуатации
XG5806-001
6
Колпачок катушки
(средний) (в машине)
XE1372-001 18 Краткий справочник XG5874-001
7 Колпачок катушки (малый) 130013-124 19 Сумка для аксессуаров XC4487-021
8 Сетка для катушки XA5523-020
9 Ножницы XC1807-121
10 Дискообразная отвертка XC1074-051
11
Нижняя нить для
вышивания poly #90 марки
Brother
EBT-PE EBT-PEN
12 Отвертка XC4237-021
