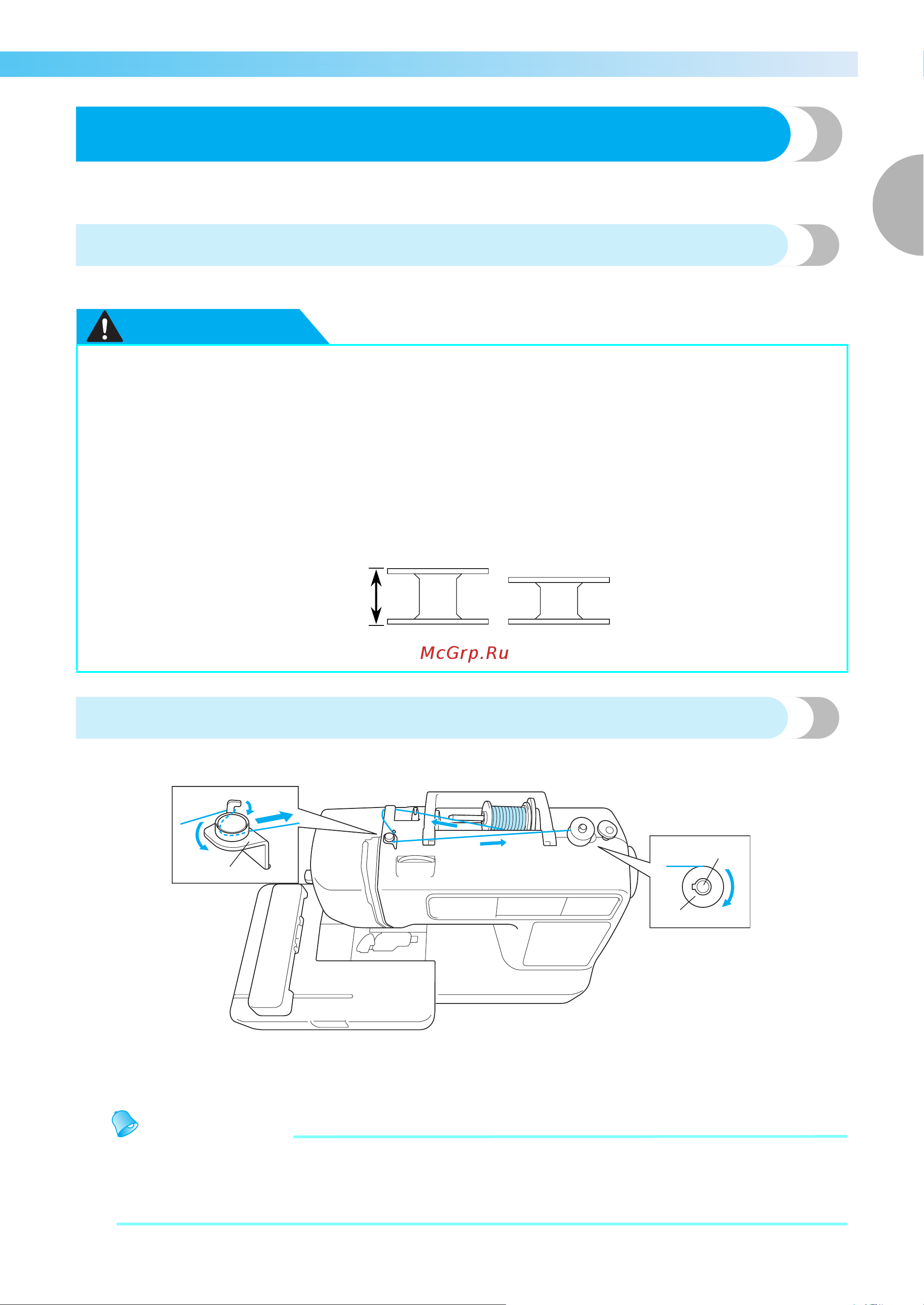

Намотка и установка шпульки 29
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Намотка и установка шпульки
В данном разделе описывается намотка нити на шпульку и последующая установка намотанной
шпульки в машину.
Меры предосторожности при работе со шпулькой
При работе со шпулькой соблюдайте указанные ниже меры предосторожности.
ОСТОРОЖНО!
Намотка шпульки
Намотайте нить на шпульку, чтобы подготовить нижнюю нить для вышивания.
a Нитенаправитель для намотки шпульки
b Вал устройства намотки шпульки
c Шпулька
Напоминание
Для получения вышивки высокого качества используйте вышивальную нить,
предназначенную для данной машины. Если использовать другие нити, рисунок может
получиться неправильно.
Подробная информация содержится в разделе "Дополнительные
аксессуары" (страница 9).
● Используйте только шпульку (номер детали: SA156, SFB), предназначенную
специально для этой машины. Использование других шпулек может привести
ктравмам или кповреждению машины.
●
Шпулька, входящая в комплект поставки, разработана специально для данной
вышивальной машины. Использование шпулек, предназначенных для других
моделей, приводит к нарушениям работы машины. Используйте только шпульку
из комплекта поставки или шпульки того же типа (номер детали: SA156, SFB).
SA156 относится к шпулькам класса 15.
Для данной
модели
Для других
моделей
11,5 мм
Фактический размер
a
b
c
